Referenzhandbuch für die Diagnoseanzeigen von Precision Mobile-Systemen

요약: Dieser Artikel führt Sie durch die verschiedenen Diagnose-LEDs und deren Bedeutung auf den verschiedenen Precision Mobile Workstations.

이 문서는 다음에 적용됩니다. 이 문서는 다음에 적용되지 않습니다. 이 문서는 특정 제품과 관련이 없습니다. 모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.
기타 리소스 확인

지침

Integrierte Diagnoseanzeigen haben bei Dell Precision Mobile-Produkten eine lange Tradition. Zu welchem Zeitpunkt während des Power-On Self-Test (POST) ein Laptop Probleme aufweist Diese können sein:

  • Akustische Signale
  • Betriebsschalter, die verschiedene Zustände und Farben anzeigen
  • Sperr- und Status-LEDs, die Zustände und Farben ändern
  • Eine Kombination aus allen

Der folgende Artikel stellt ein Referenzhandbuch für die für jedes Modell verfügbaren Codes dar und erklärt, was diese Codes im Einzelnen bedeuten. Diese sind je nach Modell und Jahr verschieden. Diese Anzeigen sind lediglich ein Ausgangspunkt, um die Fehlerbehebung einzugrenzen, die Sie durchführen, um die Ursache Ihres aktuellen Problems zu identifizieren. Sie können dies als Ausgangspunkt verwenden, um das richtige Troubleshooting-Handbuch zu finden, das Sie benötigen. Alternativ können Sie sich auch an den technischen Support wenden, um weitere Hilfe zu erhalten. Dieser sucht ebenfalls nach diesen Indikatoren.

Inhaltsverzeichnis:

  1. Diagnose-LEDs für die Precision-Serie (2021 bis 2025)
  2. Diagnose-LEDs für die Precision-Serie (2016 bis 2020)
  3. Diagnose-LEDs für die Precision-Serie (2011 bis 2015)
  4. Diagnose-LEDs für die Precision-Serie (2008 bis 2010)
  5. Diagnose-LEDs für die Precision-Serie (vor 2007)
  6. Glossar der Akronyme



Hinweis: Denken Sie bei allen im Folgenden aufgeführten Tabellen daran, dass die Diagnose-LEDs nur als Fortschrittsanzeige für den POST-Verlauf dienen. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.

Zurück nach oben

Diagnose-LEDs für die Precision Mobile-Serie (2021 bis 2025)

Bei dieser Serie von Laptops wurden die Diagnose-LEDs so geändert, dass nur noch die folgende Methode verwendet wird:

Bei dieser Methode wird nur die Akku-LED als Anzeige verwendet. Die Diagnose-LED ist jetzt der Status und die Farbe der Akku-LED, während sie Sie anblinkt.

Precision 7780 Produktabbildung

|

Stromversorgung LED-Funktionsweise Energiezustand des Systems Akkuladestand
AC Adapter Power-LED ist aus On (S0) - Off (S5) Fully Charged
AC Adapter Power-LED leuchtet weiß S0 - S5 Less than Fully Charged
Battery Power-LED ist aus Hibernate (S4) - S5 11-100%
Battery Power-LED leuchtet gelb S4 - S5 Less than 10%
Warnung: Die Akku-LED dient nur als Fortschrittsanzeige für den POST-Verlauf. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.

Diese Laptops verwenden die in der folgenden Tabelle aufgelisteten gelben/weißen Blinkmuster der Akku-LEDs, um Fehler zu bestimmen:

Hinweis:

Die Blinkmuster bestehen aus zwei Gruppen von Zahlen, die Folgendes darstellen: (Erste Gruppe: gelb blinkend, zweite Gruppe: weiß blinkend).

  • Erste Gruppe: Die LED blinkt 1 bis neunmal, gefolgt von einer kurzen Pause, in der die LED im Intervall von 1,5 Sekunden erlischt. Sie leuchtet gelb.
  • Zweite Gruppe: Die LED blinkt 1 bis neun Mal, gefolgt von einer längeren Pause, bevor der nächste Zyklus im Intervall von 1,5 Sekunden wieder in weißer Farbe beginnt.
Zum Beispiel: Ein "No Memory"-Fehler wird erkannt (2,3). Die Akkuladungs-LED blinkt zweimal gelb, danach folgt eine Pause und dann blinkt sie dreimal weiß. Die LED-Betriebsanzeige pausiert 3 Sekunden lang, bevor der nächste Wiederholungszyklus beginnt.

In der folgenden Tabelle werden Informationen zu den gelben und weißen Blinkmustern mit möglichen Troubleshooting-Schritten angegeben:

Reihenfolge des LED-Blinkens Fehlerbeschreibung Fehler
1,1 Trusted Platform Module (TPM) Detection Failure Motherboard Error
1,2 SPI Flash Failure Motherboard Error
1, 3 Hinge Cable Short tripped OCP1
1, 4 Hinge Cable Short tripped OCP2
1,5 Embedded Controller (EC) unable to program i-Fuse Motherboard Error
1,6 EC Code flow errors Power Issue
2,1 Central Processor Unit (CPU) Possible CPU Failure
2,2 Motherboard Basic input Output Setup (BIOS) Motherboard Covers BIOS Corruption, or Read-Only Memory (ROM) Error
2,3 Memory No memory or Random Access Memory (RAM) detected
2,4 Memory Memory or RAM failure
2,5 Memory Invalid Memory Installed
2,6 Motherboard Chipset Motherboard or Chipset Error
2,7 Liquid Crystal Display (LCD) LCD Failure
2,8 LCD Motherboard Failure
3,1 Real-Time Clock (RTC) Power Failure Complementary Metal-Oxide Semi-Conductor (CMOS) Battery Failure
3,2 Peripheral Component Interconnect (PCI) or Video PCI, or Video Card or Chip Failure
3,4 BIOS Recovery 2 Recovery Image Found But Invalid
3,5 Power Rail Failure EC ran into power sequencing failure
3,6 System Management BIOS (SBIOS) Flash Corruption Flash corruption detected by SBIOS
3,7 Management Engine (ME) Error Timeout waiting on ME to reply to Host Embedded Controller Interface (HECI)
4,1 Memory Dual Inline memory modeul (DIMM) power rail failure Reset and swap the memory among the available slots. If issue persists memory module failure
4,2 CPU Power Cable Connection issue Run the Power Supply Unit (PSU) Bult-In Self-Test (BIST). If issue continues Motherboard, PSU, and cabling failure

Zurück nach oben

Diagnose-LEDs für die Precision Mobile-Serie (2016 bis 2020)

Bei dieser Serie von Laptops wurden die Diagnose-LEDs so geändert, dass sie je nach Modell des Laptops zwei verschiedene Methoden verwenden:

  • Eine Methode verwendet nur die Betriebsanzeige-LED. Die Diagnose-LED ist jetzt der Status der Betriebsanzeige-LED und wie oft diese jeweils blinkt.
  • Die andere Methode verwendet nur die Akku-LED. Die Diagnose-LED ist jetzt der Status und die Farbe der Akku-LED, während sie Sie anblinkt.

Dell Precision 5510 Produktabbildung

Status der LED-Betriebsanzeige Beschreibung
Power-LED ist aus
  • Ruhemodus oder Suspend to Disk (S4)
  • Strom ist aus (S5).
Power-LED leuchtet gelb Boot Failure - This is a system fault error condition, including the power supply. Only the +5VSB rail on the power supply is working correctly.
LED-Betriebsanzeige blinkt gelb Boot Failure - The computer is receiving electrical power, and power supplied by the power supply is normal. A device might be malfunctioning or incorrectly installed. Refer to the table below for Amber Blinking Pattern diagnostics suggestion and possible failures.
Power-LED leuchtet weiß The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes.
Weiß blinkend The system is in a low power state, either S1 or S3. This does not indicate a fault condition.
Warnung: Die LED-Betriebsanzeige dient nur als Fortschrittsanzeige für den POST-Verlauf. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.

Hinweis: Gelbes LED-Blinkmuster: Die Betriebsschalter-LED blinkt mit den entsprechenden LED-Codes für den entsprechenden Fehlerzustand. Das wiederholte Muster hat eine lange Pause in der Mitte.

Beispiel: Es wurde kein Speicher festgestellt. Die Betriebsschalter-LED blinkt zweimal, gefolgt von einer Pause, blinkt dann zweimal, gefolgt von einer Pause usw. Dieses Muster wird fortgesetzt, bis der Laptop ausgeschaltet ist.
LED-Funktionsweise Problembeschreibung Nächste Schritte
1 System Board: BIOS, ROM Failure
  • Aktualisieren Sie das BIOS auf die neusten Version.
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2 No Memory or RAM detected
  • Prüfen Sie, ob Speicher installiert ist
  • Weitere Speicher-Fehlerbehebung
3 System board, Chipset Error, Clock Failure, Gate A20 Failure, Super I/O Failure, Keyboard controller failure
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
4 Memory or RAM failure
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
5 CMOS battery failure
  • Beheben Sie Probleme mit der CMOS-Batterie
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
6 Video card or chip failure
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
7 CPU Failure
  • Führen Sie die Intel CPU Diagnosehilfsprogramme aus
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.

Dell Precision 7710 Produktabbildung

Status der LED-Betriebsanzeige Beschreibung
Power-LED ist aus
  • Ruhemodus oder Suspend to Disk (S4)
  • Strom ist aus (S5).
Power-LED leuchtet weiß The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes.
Weiß blinkend The system is in a low power state, either S1 or S3. This does not indicate a fault condition.
Warnung: Die LED-Betriebsanzeige dient nur als Fortschrittsanzeige für den POST-Verlauf. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.

Hinweis: Das Blinkmuster besteht aus zwei Ziffernfolgen. Sie stellen die erste Gruppe (gelbes Blinken) und die zweite Gruppe (weißes Blinken) dar.
  • Erste Gruppe: Die Akku-LED blinkt gelb bis zu neunmal und pausiert dann eineinhalb Sekunden, bevor die zweite Gruppe ausgeführt wird.
  • Zweite Gruppe: Die Akku-LED blinkt weiß bis zu neunmal und pausiert drei Sekunden vor dem erneuten Ausführen der ersten Gruppe.

Beispiel: Es wurde kein Speicher erkannt (2, 3). Die Akku-LED blinkt zweimal gelb, gefolgt von einer Pause, blinkt dann dreimal weiß, gefolgt von einer Pause usw. Dieses Muster wird fortgesetzt, bis der Laptop ausgeschaltet ist.

LED-Funktionsweise Problembeschreibung Nächste Schritte
Gelb Weiß
2 1 CPU Failure
  • Führen Sie die Intel CPU Diagnosehilfsprogramme aus
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.
2 2 System Board: BIOS, ROM Failure
  • Aktualisieren Sie das BIOS auf die neusten Version.
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2 3 No Memory / RAM detected
  • Prüfen Sie, ob Speicher installiert ist
  • Weitere Speicher-Fehlerbehebung
2 4 Memory / RAM failure
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 5 Invalid Memory Installed
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 6 System board, Chipset Error
  • Aktualisieren Sie das BIOS auf die neusten Version.
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
2 7 System board, LCD
  • Aktualisieren Sie das BIOS auf die neusten Version.
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 1 CMOS battery failure
  • Beheben Sie Probleme mit der CMOS-Batterie
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
3 2 PCI or Video card/chip failure
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 3 BIOS Recovery 1
  • Wiederherstellungs-Image nicht gefunden
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 4 BIOS Recovery 2
  • Recovery Image gefunden aber ungültig
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 5 Power Rail Failure
  • Im EC ist ein Fehler bezüglich der Stromsequenzierung aufgetreten
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 6 SBIOS Flash Corruption
  • Beschädigte Aktualisierung von SBIOS erkannt
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 7 ME Error
  • Zeitüberschreitung beim Warten auf Antwort auf HECI-Meldung von ME
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.

Dies zeigt die LED-Codes für die Akku-Energieverwaltung an.

LED-Funktionsweise Battery State
Blinking Amber and White light (repeated) An unauthenticated or unsupported non-Dell AC adapter is plugged to your notebook
Blinking Amber and Steady White light (repeated) Temporary battery failure with AC adapter present
Constantly blinking Amber Fatal battery failure with AC adapter present
Solid White The battery in charge mode with AC Adapter
Light off The battery in full charge mode with AC adapter present
Light off The battery in full charge mode without AC adapter present
Solid Amber Battery charge is critically slow (approx. 30 minutes or less of battery life remaining), without AC adapter present

Zurück zum Anfang

Diagnose-LEDs für die Precision-Serie (2011 bis 2015)

Bei dieser Serie wurden die Diagnose-LEDs so geändert, dass nur noch die Systemstatus-LED-Anzeigen verwendet werden. Die Diagnose-LEDs sind jetzt die Festplattenaktivitätsanzeige, die Akkuanzeige und die WLAN-Anzeige.

Dell Precision 2800 Produktabbildung

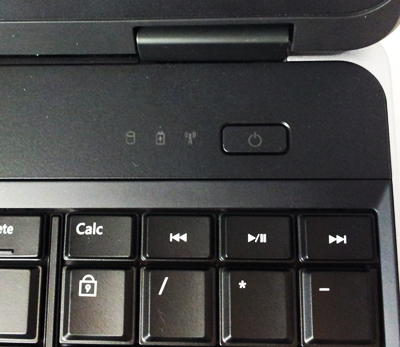

Systemstatus-LED 2800

Symbol Beschreibung
HDD-Symbol HDD activity light - Turns white when the laptop reads or writes data
Akkusymbol Battery indicator light - Turns on steadily or blinks to indicate battery charge status
Wireless-Symbol Wi-Fi light - Turns on when wireless networking is enabled

Wenn der Laptop an eine Steckdose angeschlossen ist, gilt für die Betriebs- und Akkuanzeige Folgendes:

LED-Funktionsweise Beschreibung
Solid white color Battery charging with AC adapter
Pulsing white color (slow increase/decrease in illumination) The system in Standby, Battery charging with AC adapter
Off System Off, Battery charging with AC adapter (power >90%)

Diagnose-LED Beschreibung Nächster Schritt
Festplatten- oder Speicher-LED
HDD-Symbol		 Batterie-LED
Akkusymbol		 Wireless-LED
Wireless-Symbol
Blinking Solid Solid The microcontroller is handing control of the system to the processor. This code persists if no processor is detected
  • Setzen Sie den Prozessor neu ein.
  • Wenden Sie sich an den Support
Solid Blinking Solid The memory has encountered an error
  • Setzen Sie die Speichermodule wieder ein.
  • Versuchen Sie es mit Arbeitsspeicher in verschiedenen Steckplätzen.
  • Wenden Sie sich an den Support
Blinking Blinking Blinking A system board component is faulty
  • Wenden Sie sich an den Support
Blinking Blinking Solid The video card is preventing the system from completing POST
  • Wenden Sie sich an den Support
Blinking Blinking Off The keyboard is preventing the system from completing POST
  • Schließen Sie das Tastaturkabel neu an
  • Wenden Sie sich an den Support
Blinking Off Blinking The USB controller encountered a problem during initialization
  • Entfernen Sie alle USB-Geräte
  • Wenden Sie sich an den Support
Solid Blinking Blinking No SODIMM memory modules are installed
  • Setzen Sie die Speichermodule wieder ein.
  • Versuchen Sie es mit Arbeitsspeicher in verschiedenen Steckplätzen.
  • Wenden Sie sich an den Support
Blinking Solid Blinking The LCD encountered a problem during initialization
  • Bringen Sie das LCD-Kabel wieder an
  • Wenden Sie sich an den Support
Off Blinking Blinking The modem is preventing the system from completing POST
  • Setzen Sie das Modem neu ein.
  • Wenden Sie sich an den Support

LED-Funktionsweise Beschreibung
Alternately blinking amber light and blue light An unauthenticated or unsupported, non-Dell AC adapter is attached to your laptop
Alternately blinking amber light with steady blue light Temporary battery failure with AC adapter present
Constantly blinking amber light Fatal battery failure with AC adapter present
Light off The battery in full charge mode with AC adapter present
Blue light on The battery in charge mode with AC adapter present

Zurück zum Anfang

Diagnose-LEDs für die Precision-Serie (2008 bis 2010)

Diese Serie nutzte eine Kombination aus Tastatur-Status-LEDs mit System-Status-LEDs am Gehäuse.

Dell Precision 6500 Produktabbildung

Diese Modelle verfügten über einen Block mit Tastatur-Status-LEDs an der Vorderseite des Gehäuses, die entweder stetig grün leuchteten, grün blinkten oder aus waren. Dell Technologies hat nachfolgend eine Tabelle beigefügt, die zeigt, was diese angeben.

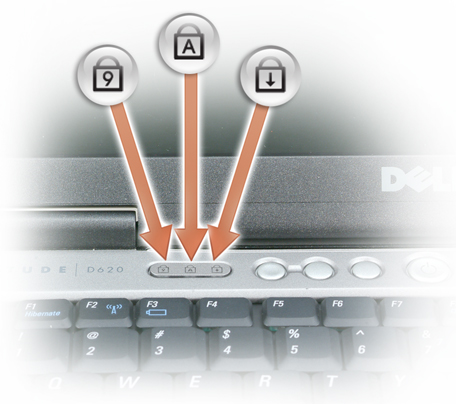

Kybd-Status-LED

Symbol Beschreibung
Kappen Caps Lock light - Turns on when the Caps Lock is engaged
Scrollen Scroll Lock light - Turns on when the Scroll Lock is engaged
Num Number Lock light - Turns on when the Number Lock is enabled

LED-Muster
(1 2 3)		 LED
Muster		 Beschreibung Nächster Schritt
ON-FLASH-FLASH-2 ON-FLASH-FLASH No SODIMMs are installed
  • Installieren Sie unterstützte Speichermodule
  • Wenn bereits Speicher vorhanden ist, setzen Sie die Module nacheinander in jeden Steckplatz ein.
  • Versuchen Sie es mit zweifelsfrei funktionierendem Speicher eines anderen Geräts oder ersetzen Sie den Speicher
  • Kontaktieren des Supports
FLASH-ON-ON-2 FLASH-ON-ON System board error
  • Setzen Sie den Prozessor neu ein.
  • Kontaktieren des Supports
FLASH-ON-FLASH-2 FLASH-ON-FLASH LCD Panel Error
  • Bringen Sie das LCD-Kabel wieder an
  • Kontaktieren des Supports
OFF-FLASH-OFF-2 OFF-FLASH-OFF Memory compatibility error
  • Installieren Sie kompatible Speichermodule
  • Sind zwei Module installiert, entfernen Sie eines und testen Sie das verbleibende. Testen Sie das andere Modul in demselben Steckplatz. Wiederholen Sie den Test mit dem nicht verwendeten Steckplatz mit beiden Modulen
  • Kontaktieren des Supports
ON-FLASH-ON-2 ON-FLASH-ON Memory is detected but has errors
  • Setzen Sie das Speichermodul wieder ein.
  • Sind zwei Module installiert, entfernen Sie eines und testen Sie das verbleibende. Testen Sie das andere Modul in demselben Steckplatz. Wiederholen Sie den Test mit dem nicht verwendeten Steckplatz mit beiden Modulen
  • Kontaktieren des Supports
OFF-FLASH-FLASH-2 OFF-FLASH-FLASH Modem Error
  • Trennen Sie das Modem und schließen Sie es wieder an
  • Kontaktieren des Supports
FLASH-FLASH-FLASH-2 FLASH-FLASH-FLASH System board error
  • Kontaktieren des Supports
FLASH-FLASH-OFF-2 FLASH-FLASH-OFF Option ROM Error
  • Trennen Sie das Gerät und schließen Sie es wieder an
  • Kontaktieren des Supports
OFF-ON-OFF-2 OFF-ON-OFF Storage device error
  • Entfernen Sie die Festplatte und das optische Laufwerk und setzen Sie sie wieder ein
  • Testen Sie den Laptop mit der Festplatte und dem optischen Laufwerk.
  • Kontaktieren des Supports
FLASH-FLASH-ON-2 FLASH-FLASH-ON Video card error
  • Kontaktieren des Supports

Wenn der Laptop an eine Steckdose angeschlossen ist, gilt für die Akkuanzeige Folgendes:

  • Abwechselnd gelb und blau blinkende Anzeige: An Ihren Laptop ist ein nicht von Dell stammendes oder nicht unterstütztes Netzteil angeschlossen
  • Abwechselnd gelb blinkende und stetig blaue Anzeige: Vorübergehender Akkuausfall bei vorhandenem Netzteil
  • Konstant gelb blinkende Anzeige: Schwerwiegender Akkuausfall bei vorhandenem Netzteil
  • Licht aus: Akku vollständig geladen bei angeschlossenem Netzteil
  • Das blaue Licht leuchtet: Akku wird geladen bei angeschlossenem Netzteil

Um den Akkuladestand zu überprüfen, drücken Sie die Statustaste auf der Ladestandanzeige und lassen die Taste wieder los. Anschließend leuchten die Ladestandsanzeigen auf. Jede Anzeige repräsentiert etwa 20 Prozent der Gesamtladekapazität des Akkus. Wenn beispielsweise vier der Anzeigen aufleuchten, ist der Akku also noch zu 80 Prozent geladen. Wenn keine Anzeige aufleuchtet, ist der Akku entladen.

Um den Akkuzustand anhand der Ladestandanzeige zu überprüfen, drücken Sie die Statustaste auf der Akku-Ladestandanzeige und halten Sie sie mindestens 3 Sekunden lang gedrückt. Wenn keine der Anzeigen aufleuchtet, ist der Akku mit mehr als 80 Prozent der ursprünglichen Ladekapazität in gutem Zustand. Jede aufleuchtende Anzeige stellt eine prozentuelle Verschlechterung dar. Wenn fünf Anzeigen aufleuchten, verbleiben weniger als 60 Prozent der Ladekapazität. In diesem Fall sollten Sie den Akku ersetzen.

Zurück zum Anfang

Diagnose-LEDs für die Precision-Serie (vor 2007)

Integrierte Diagnoseindikatoren haben bei den mobilen Dell Precision-Workstations eine lange Tradition. Dies können hörbare Signaltöne und spezifische Diagnose-LEDs sein, die anzeigen, wann ein Laptop während des POST (Power On Self-Test) Probleme aufweist.

Dell Precision 4300 Produktabbildung

Diese Modelle verfügten über einen Block mit Tastatur-Status-LEDs an der Vorderseite des Gehäuses, die entweder stetig grün leuchteten, grün blinkten oder aus waren. Dell Technologies hat unten eine Tabelle beigefügt, die zeigt, was diese angeben.

Kybd-Status-LED

Symbol Beschreibung
Kappen Caps Lock light - Turns on when the Caps Lock is engaged
Scrollen Scroll Lock light - Turns on when the Scroll Lock is engaged
Num Number Lock light - Turns on when the Number Lock is enabled

Blinkcode LED-Muster Beschreibung Nächster Schritt
F1 Flash-On-On The microcontroller is handing control of the system to the processor. This code persists if no processor is detected.
  • Setzen Sie den Prozessor neu ein.
  • Kontaktieren des Supports
T2 On-Flash-On The memory has encountered an error.
  • Setzen Sie die Speichermodule wieder ein.
  • Kontaktieren des Supports
F3 Flash-Flash-Flash A system board component is faulty.
  • Kontaktieren des Supports
T4 Flash-Flash-On The video card is preventing the system from completing POST.
  • Kontaktieren des Supports
D5 Flash-Flash-Off The keyboard is preventing the system from completing POST.
  • Schließen Sie das Tastaturkabel neu an
  • Kontaktieren des Supports
D6 Flash-Off-Flash The USB controller encountered a problem during initialization.
  • Entfernen Sie alle USB-Geräte
  • Kontaktieren des Supports
D7 On-Flash-Flash No SODIMMs are installed.
  • Installieren Sie die Speichermodule.
  • Setzen Sie die Speichermodule wieder ein.
  • Kontaktieren des Supports
D8 Flash-On-Flash The LCD encountered a problem during initialization.
  • Bringen Sie das LCD-Kabel wieder an
  • Kontaktieren des Supports
D9 Off-Flash-Flash The modem is preventing the system from completing POST.
  • Trennen Sie das Modem und schließen Sie es wieder an
  • Kontaktieren des Supports

Systemstatus-LED 4300

Wenn der Laptop an eine Steckdose angeschlossen ist, gilt für die Akkuanzeige Folgendes:

  • Stetig grün leuchtend: Der Akku wird aufgeladen.
  • Grün blinkend: Der Akku ist fast vollständig geladen.

Wenn der Laptop mit Akkubetrieb betrieben wird, leuchtet die Akkuanzeige folgendermaßen:

  • Aus – Der Akku ist ausreichend geladen (oder der Laptop ist ausgeschaltet).
  • Orange blinkend: Der Akkuladestand ist niedrig.
  • Stetig orange: Der Akkuladestand ist kritisch niedrig.

Zurück zum Anfang

Glossar der Akronyme:

In der Tabelle finden Sie Definitionen der Akronyme in diesem Artikel.

Akronyme Definition
BIOS Basic Input/Output System
CFG Resource Configuration
CPU Central Processing Unit
DIMM Dual In-line Memory Module
DMA Direct Memory Access
EC Embedded Controller
HECI Host Embedded Controller Interface
LCD Liquid Crystal Display
LED Light Emitting Diode
MBF Motherboard Failure
MBIST Memory Built-in Self Test
ME Management Engine
MEM Memory
NVRAM Non-Volatile Random Access Memory
PCI Peripheral Component Interconnect
POV Post-video Activity
PRV Pre-video Activity
PSU Power Supply Unit
RAM Random Access Memory
RCM Recovery Mode
ROM Read Only Memory
RTC Real Time Clock
S0 System Power State S0 – This is the Working State, where your Windows PC is awake.
S1 System Power State S1 – In this sleep state, the CPU is stopped, and your computer is in standby mode.
S2 System Power State S2 – This state is similar to S1 except that the CPU and system cache are lost because the processor loses power.
S3 System Power State S3 – In this state, data is saved to RAM, hard drives, and other hardware are shut down.
S4 System Power State S4 – In this state, RAM and other data are saved to the hard disk.
S5 System Power State S5 - The System is off.
SBIOS Small Board Interface Operating System
SPI Serial Peripheral Interface
STD Boot Hand Off
STO Storage Device
TPM Trusted Platform Module
USB Universal Serial Bus
VID Video

Zurück zum Anfang

Hinweis:
Befolgen Sie die Anweisungen, wenn Sie einen erkennbaren Code sehen. Wenn Sie sich an Ihren lokalen Support wenden müssen, stellen Sie sicher, dass Sie die Codeinformationen zur Hand haben. Der Techniker benötigt diese Informationen, um Ihnen weiterhelfen zu können.

Wenn Sie einen nicht erkennbaren Code sehen, der oben nicht aufgeführt ist, wenden Sie sich sofort an Ihren lokalen Support.

Sollten Sie weitere Hilfe benötigen, nehmen Sie bitte Kontakt mit dem technischen Support von Dell auf.

Zurück zum Anfang

추가 정보

Empfohlene Artikel

Hier sind einige empfohlene Artikel zu diesem Thema, die für Sie von Interesse sein könnten.

해당 제품

Mobile Workstations
문서 속성
문서 번호: 000135030
문서 유형: How To
마지막 수정 시간: 30 4월 2026
버전:  16
다른 Dell 사용자에게 질문에 대한 답변 찾기
지원 서비스
디바이스에 지원 서비스가 적용되는지 확인하십시오.
