VxRail의 VCF: VCF eEnvironment에서 NSX-T 로컬 관리자 인증서 교체

배경:

아래에 설명된 다양한 유형의 NSX-T 인증서가 있습니다.


VCF 솔루션의 경우:

Tomcat 및 mp-cluster는 vCenter에서 VMCA(VMware Certificate Authority)가 서명한 CA 인증서로 대체됩니다. mp-cluster 및 Tomcat 인증서가 여전히 있을 수 있지만 사용되지 않습니다.

VCF를 사용하는 NSX-T Manager:

• Tomcat - Node1 > 이 사용되지 않음
• mp-cluster - VIP > 가 사용되지 않음

설치 중에 다음으로 교체되었습니다.

• CA - 노드 1
• CA - VIP

Postman 플랫폼에서 다음 API를 실행하여 인증서가 사용 중인지 확인합니다.

GET https://<nsx-mgr>/api/v1/trust-management/certificates/<certificate-id>

로컬 관리자 인증서는 페더레이션의 다른 사이트와 통신하는 데 사용되는 주체 ID 인증서입니다.

NSX-T 페더레이션 환경에는 활성 및 대기 Global Manager 클러스터와 하나 이상의 Local Manager 클러스터가 포함되어 있습니다.


그림 1: 위치 1과 2에 활성 및 대기 글로벌 관리자 클러스터 가 있는 세 위치와 세 위치 모두에 로컬 관리자 클러스터가 있는 것을 보여줍니다.

Local Manager 클러스터 수를 확인하는 방법:

아래 단계와 그림 2 에 따라 환경을 확인하고 로컬 관리자 클러스터 수를 확인합니다.

시스템>구성>위치 관리자에서:

• Local Manager 상단에는 로그인한 클러스터가 표시됩니다. 이 예에서는 로컬 관리자 클러스터에 로그인되어 있습니다.
• 페이지 중간에 글로벌 관리자 클러스터가 표시되며 어떤 클러스터가 활성 클러스터이고 어떤 클러스터가 대기 상태인지 알 수 있습니다.
• 다른 로컬 관리자 클러스터는원격 사이트 아래 하단에 표시됩니다.

그림 2: 로컬 관리자 클러스터 환경

로컬 관리자 자체 서명 인증서를 교체하는 절차:

1. Local Manager 클러스터에서 NSX Manager에 로그인합니다.
2. 계속하기 전에 NSX-T 백업을 수집합니다. 이 단계가 중요합니다!
   시스템>수명주기 관리>백업 및 복원>백업

   시작그림 3 : NSX-T 백업을 수집합니다.
3. 인증서 및 만료 날짜를 확인하십시오.
   System>SettingsCertificates
   > 를 클릭합니다. 아래 예는 로컬 관리자 인증서의 만료 날짜를 빨간색으로 보여줍니다. 그림 4: 로컬 관리자 인증서의 만료 날짜

클러스터 내에 있는 NSX Manager의 수에 관계없이 Local Manager 클러스터당 하나의 인증서가 있습니다.

1. Local Manager 클러스터 1의 NSX Manager에 로그인합니다.
2. 새 CSR을 생성합니다.
   1. System>SettingsCertificatesCSRsGenerate>>>CSR을 클릭합니다. 그림 5: 새 CSR을 생성합니다.
   2. 일반 이름을로컬 관리자로 입력합니다.
   3. 이름을LocalManager로 입력합니다.
   4. 나머지는 사용자 비즈니스 및 위치 세부 정보입니다(만료되는 이전 인증서에서 복사할 수 있음).
   5. Save를 클릭합니다.

      그림 6: CSR 이름 및 지역 정보를 입력합니다.
3. 생성된 CSR을 사용하여 자체 서명 인증서를 생성합니다.
   1. New CSR 확인란 >Generate CSR>Self-Sign Certificate for CSR을 클릭합니다.
      그림 7: 자체 서명된 인증서를 만듭니다.
   2. Service Certificate가 No로 설정되어 있는지 확인하고 Save를 클릭합니다.
   3. Certificates 탭으로 돌아가서 New Certificate 및 Copy Certificate ID를 찾습니다.
      그림 8: 새 인증서 ID 복사
4. 로컬 관리자의 주체 ID 인증서를 교체합니다.
   1. 사용자가 Postman 플랫폼을 설치합니다.
   2. Authorization 탭에서 TypeBasic>Auth를 선택합니다.
   3. NSX-T Manager 로그인 세부 정보를 입력합니다.

      그림 9: NSX-T Manager 로그인 세부 정보를 입력합니다.
   4. Headers(헤더) 탭에서 application/xml 에서 application/json파일로 교체합니다.
      그림 10: 머리글 탭
   5. Postman에서 application/xml 에서 application/json
   6. 본문 탭에서 POST API 명령어와 동일한 방식으로 AUTHC를 사용합니다.
      1. 원시를 선택한 다음, JSON을 선택합니다.

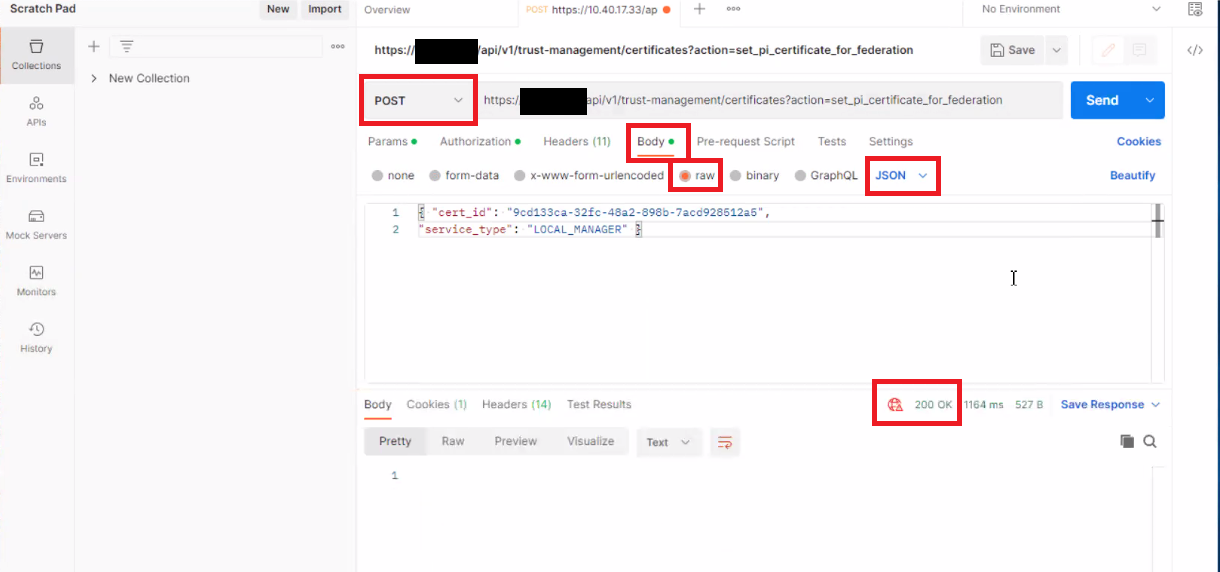

      2. POST 옆의 상자에 URL을 입력합니다. https://<nsx-mgr-IP-local-manager-clusterX>/api/v1/trust-management/certificates?action=set_pi_certificate_for_federation
      3. 위에서 URL은 특정 Local Manager 클러스터 내의 NSX Manager에 사용되는 IP입니다.
      4. 본문 섹션에서 스크린샷과 같이 두 줄로 다음을 입력합니다.

         { "cert_id": "<certificate id, copied from step 3>",
         "service_type": "LOCAL_MANAGER" }


   7. Send를 클릭하고 200 OK라는 결과가 표시되는지 확인합니다.
5. 각 Local Manager 클러스터 2 및 3에서 1-4단계를 반복합니다.

이러한 단계가 완료되면 새 인증서 하나가 생성되고 각 로컬 관리자 클러스터에서 주체 ID 인증서가 교체됩니다.

이제 3개의 Local Manager 클러스터 각각에서 만료되는 이전 인증서를 삭제해야 합니다.

1. 인증서가 더 이상 사용되지 않는지 확인합니다.
   1. 인증서 ID 복사
   2. Postman을 엽니다.
   3. POST 대신 GET API를 선택합니다.
   4. URL 입력 https://<nsx-mgr-IP-local-manager-clusterX>/api/v1/trust-management/certificates/<certificate-id>
   5. 찾으세요 used_by 을 클릭하고 빈 대괄호가 있는지 확인합니다.
   6.     "used_by" : [ ],     "resource_type" : "certificate_self_signed", "아이디" : "9cd133ca-32fc-48a2-898b-7acd928512a5", "display_name": "로컬 관리자", "설명": "", "태그" : [ ], "_create_user" : "관리자", "_create_time" : 1677468138846, "_last_modified_user" : "관리자", "_last_modified_time": 1677468138846, "_system_owned" : 거짓, "_protection" : "NOT_PROTECTED", "_revision" : 0   }
2. System >SettingsCertificates > 로 이동하여 필요한 인증서를 선택합니다.
   그림 12: 필요한 인증서를 선택합니다.
3. DeleteDelete> 를 클릭합니다.

   그림 14: 인증서를 삭제합니다.
4. 주체 ID가 작동하고 새 인증서를 사용하는지 확인합니다.
   1. Postman을 엽니다.
   2. GET를 선택합니다.
   3. URL 실행 https://<nsx-mgr-IP-local-manager-clusterX>/api/v1/trust-management/principal-identitie.
   4.  출력은 아래와 유사해야 합니다. "certificate_id" 새로 만든 인증서 ID가 표시되어야 합니다.

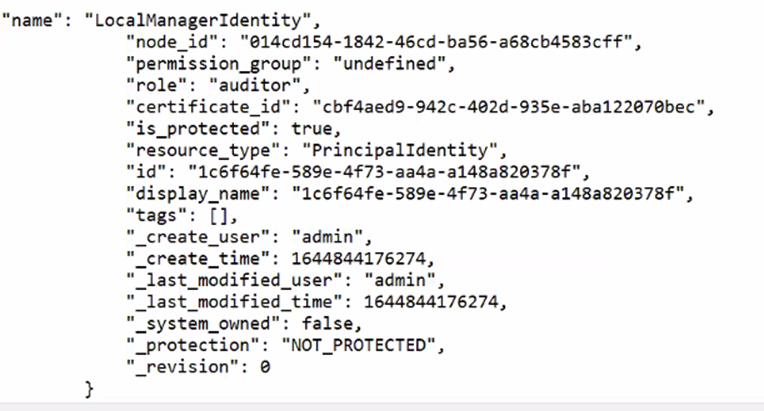

그림 15: 인증서 ID는 새 인증서 ID를 표시합니다.

글로벌 관리자 인증서 교체:

글로벌 관리자 인증서를 교체하려면 동일한 프로세스를 따르되 "LOCAL_MANAGER" 에서 "GLOBAL_MANAGER" 글로벌 관리자 클러스터에서 절차를 수행합니다.

기타 관련 기사:

• 주체 ID 사용자가 사용하는 NSX-t-superuser-certificate를 갱신하는 방법
