Dell Networking OS10 라우트가 설치되지 않음

• 정보 수집:
  • 다음으로 sosreport 시스템 로그 및 하드웨어 테이블 정보를 수집하는 명령입니다.
  • 토폴로지 맵 및 구성 세부 정보를 수집합니다.
  • hshell -c "l3 info" 명령은 테이블스페이스가 소진되었는지 여부를 표시합니다.
• 문제 식별:
  • 어떤 경로가 작동하지 않고 디바이스가 통신할 수 없는지 확인합니다.
  • Windows 10 1607 이하 버전에서 OS10 show 명령을 사용하여 라우팅 테이블의 경로를 볼 수 있습니다.
  • OS10 커널에서 ping 소스와 대상 사이에서 작동합니다.
  • 에서 경로를 볼 수 없습니다. defip 를 사용하는 테이블 hshell 명령어와 동일한 방식으로 AUTHC를 사용합니다.
    • IPv4의 경우 hshell -c "´l3 defip show" 경로 항목을 확인하는 데 사용할 수 있습니다.
    • IPv6의 경우 hshell -c "l3 ip6route show" 경로 항목을 확인하는 데 사용할 수 있습니다.
    • 현재 테이블의 사용량 확인 hshell -c "l3 info" 명령어와 동일한 방식으로 AUTHC를 사용합니다.
  • 당신은 또한 당길 수 있습니다 journalctl 아래 항목을 찾는 출력입니다.

//========

[ROUTE:HAL-RT-DR], Error: hal_fib_route_add vrf_id: 8, prefix: 201.54.14.249, prefix_len: 32, hal_err: -1 (Failure)
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Failed to add route in Unit 0. Err: Table full.
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Route Add failed

//========

• 테이블 사용량 계산은 다음과 같습니다.

Example:

ip6 routes – 12 (show ipv6 route summary including all VRF)
ipv4 routes - 12 (show ip route summary including all VRF)
total routes = 36 = ip6-routes*2 + ip4-routes  <------ Note: IPv6 takes two entries.

l3 info shows the number of used/total-entries hosts/route entries.

//=======
OS10#system "sudo hshell -c 'l3 info'"
 hosts            :     12 / 147456
routes           :     31 /  32768
nexthops         :      9 /  65536
ecmp_groups      :      0 /   4096
overlay_ecmp_defrag  :      0
underlay_ecmp_defrag :      0
//=======

• 근본 원인:
  • 이 문제는 모든 OS10 버전에서 발생할 수 있습니다.
  • 이 문제는 Broadcom 하드웨어 테이블이 가득 차서 새 경로가 추가되지 않기 때문에 발생합니다.
• 지원 문서:
  • 명령 사용법과 하드웨어 제한에 대한 자세한 내용은 최신 Dell SmartFabric OS10 사용자 가이드를 참조하십시오.

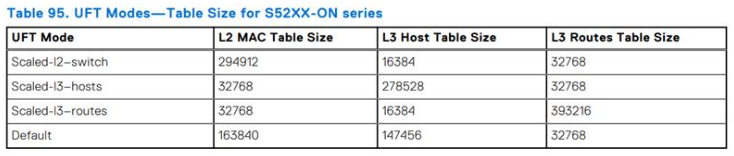

  • S5200 플랫폼의 하드웨어 제한 사항:

• 하드웨어 제한 사항이므로 OS10 코드에서는 이 문제를 수정할 의도가 없습니다. 아래 옵션 중 일부를 사용하여 이 제한 사항을 해결하십시오
  • 아래 명령으로 현재 하드웨어 프로필을 확인하고 제한 내에서 적절한 경로와 호스트를 확인하십시오.

Note: The command was taken from s5248f.
OS10# show hardware forwarding-table mode all

 Mode             default scaled-l2  scaled-l3-routes scaled-l3-hosts
 L2 MAC Entries   163840   294912     32768            98304
 L3 Host Entries  147456   16384      16384            212992
 L3 Route Entries 32768    32768      131072           98304
