Data Domain: LCC의 DS600 표시등이 주황색으로 켜져 있음

적용 대상:

• DS600 연결 스토리지 인클로저
  • DD9410 및 DD9910에서 지원됨

증상:

• DS600 LCC에 주황색 LED가 표시됨

원인:

이는 48G SAS 연결 속도를 반영합니다(예: 헤드 컨트롤러의 SAS HBA에).

이 하드웨어 구성에는 SAS 속도가 48G로 낮을 것으로 예상됩니다.

LCC는 96G의 '전속' 연결을 예상하지만 DD94/9910은 48GB 연결만 지원합니다.

이는 예상된 동작이며 오류 조건이 아닙니다.

시스템이 정상적으로 실행되고 있습니다.

해결 방법:

• 이는 DD9410 및 DD9910 헤드 유닛에 연결된 DS600 셸프에서 예상되는 동작입니다.
• 사용자가 조치를 취할 필요가 없습니다.

DS600의 LED 상태:

미니 SAS HD 상태에 대해 CPLD에서 제어하는 4개의 이중색 주황색 또는 녹색 LED:

• • 녹색으로 고정 - 포트 링크 작동 중
  • 녹색으로 깜박임 1초, 꺼짐 1초 - 트래픽 흐름(활동)

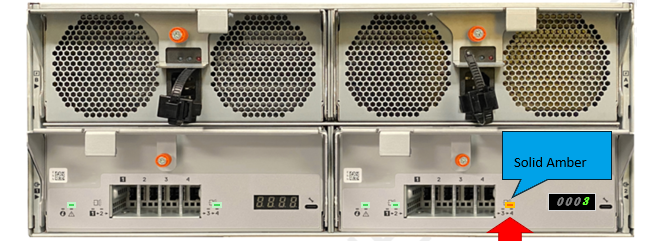

  • 주황색으로 고정 - 포트 링크가 저속 상태로 작동함(<96GB)
  • 주황색 깜박임 2초, 꺼짐 1초 - 포트에 장애
  • 꺼짐 - 포트 끄기, 비활성화 또는 분리됨

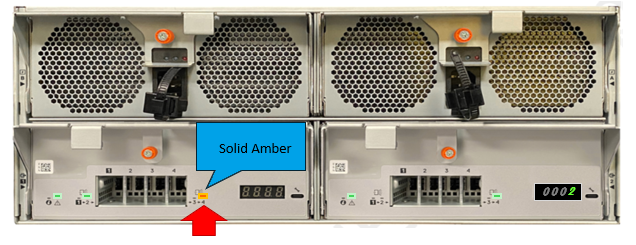

  • 48GB 속도로 포트 링크 작동(LED - 주황색으로 고정)
  • 96GB 속도에서 포트 링크 작동(LED 꺼짐)
