PowerVault ME5: Waarschuwing: het bericht "De bundelinstallatie is onvolledig" wanneer de uitbreidingsbehuizing is aangesloten.

Samenvatting: PowerVault ME5 meldt een ongeldige firmwarebundel op de controller. Schakel de SAS-kabels uit en zorg ervoor dat deze zijn aangesloten in de juiste volgorde volgens de implementatiehandleiding. De juiste firmware wordt toegepast zodra de aangesloten behuizingen zijn ingeschakeld, waarna de ME5-behuizing is ingeschakeld. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Symptomen

  1. Dashboardwaarschuwingen bekijken met PowerVault Manager.
  2. Er wordt een waarschuwing weergegeven voor Active Firmware A of Active Firmware B.

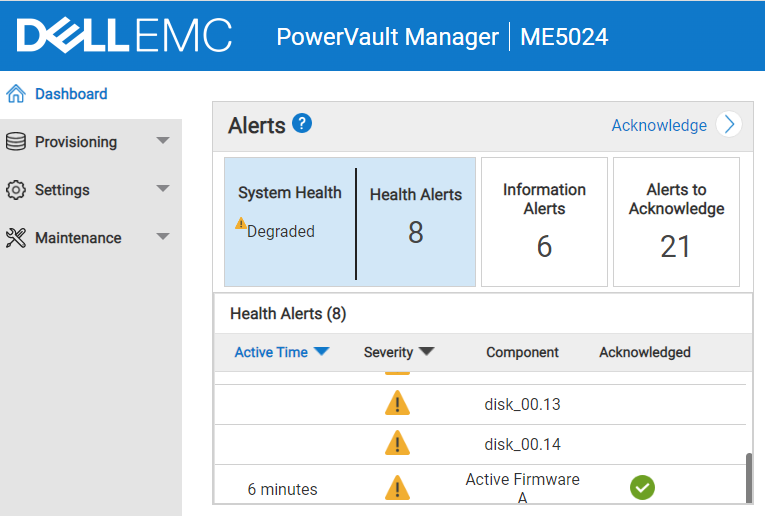

  3. Afbeelding toont het hoofdscherm met een fout op controller A
  4. Controleer deze waarschuwing door op de waarschuwingsrij Actieve firmware te klikken. Er staat: "De bundelinstallatie is onvolledig."

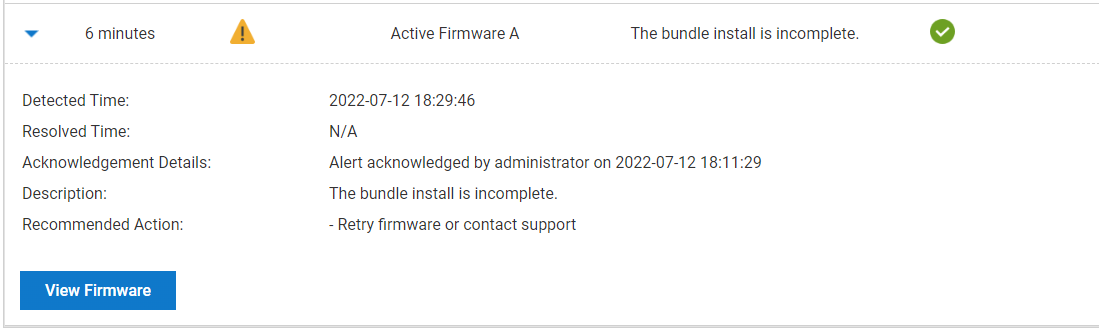

  5. Afbeelding toont foutinformatie over actieve firmware
  6. Klik op de knop View Firmware .
  7. Dit rapporteert 'Ongeldige bundel' voor controller A of controller B

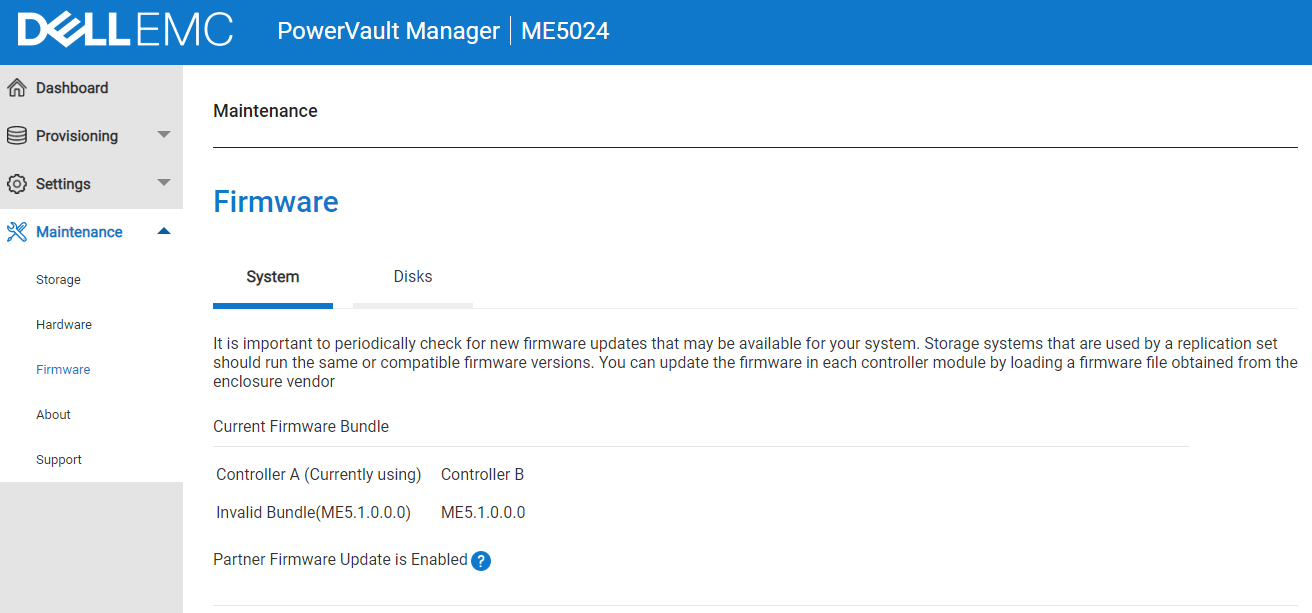

    1. Afbeelding toont het tabblad Onderhoudsfirmware met het bericht Ongeldige firmware
  8. Controleer de firmware van de Enclosure Management Processor (EMP)
  9. Het deelvenster Hardware (Onderhoudshardware>) toont de configuratie van de systeemhardware
  10. Klik op elke behuizing die is aangesloten op de array uit de ME5 serie en controleer voor elke behuizing of de versie die is vermeld onder EMP A-revisie en EMP B-revisie
    1. Beide moeten dezelfde up-to-date versie rapporteren
    2. Zo niet, dan wordt het bericht "ongeldige bundel" gerapporteerd.

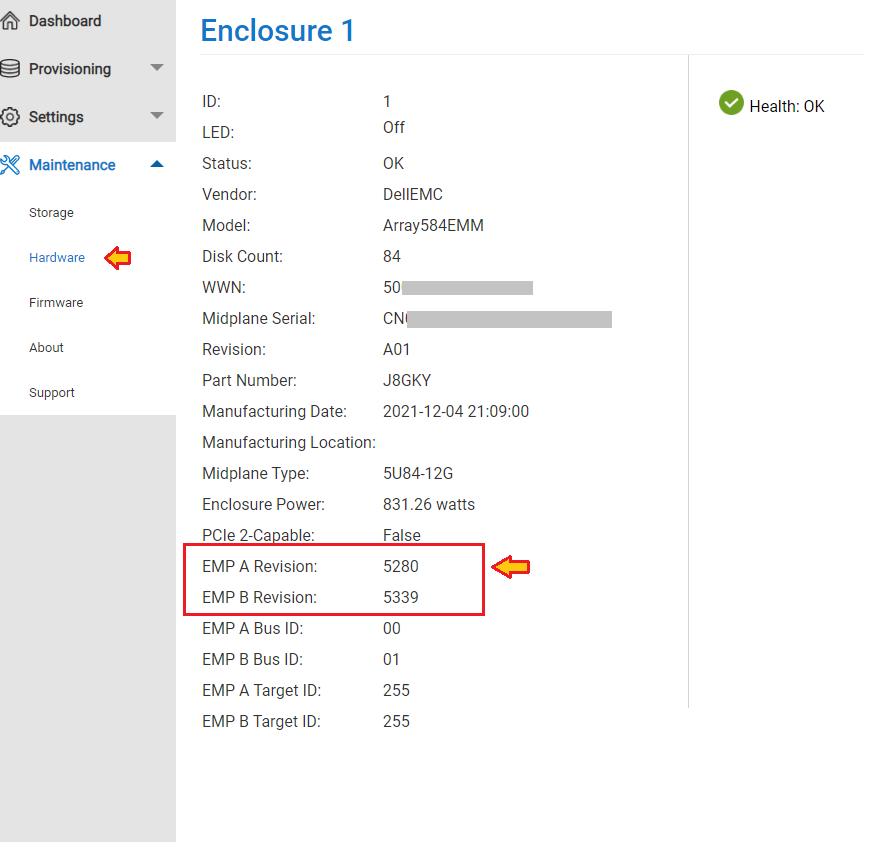

    3. Afbeelding toont dat de EMM-firmware niet overeenkomt op behuizing 1



Oorzaak

Wanneer een ME412, ME424 of ME484 JBOD-behuizing voor het eerst wordt aangesloten op ME50xx, wordt de firmware van de EMP-firmware (Enclosure Management Processor) bijgewerkt. Wanneer de back-end SAS-kabels niet of onjuist zijn bekabeld, mislukt de toepassing van de EMP-firmware-update.


Dit bericht treedt ook op als een beheerder probeert een uitbreidingsbehuizing aan te sluiten op een behuizing uit de ME5-serie die wordt geleverd met één controllermodule. Voor het aansluiten van een uitbreidingsbehuizing op de ME-serie zijn twee controllermodules vereist. Neem contact op met de verkoopafdeling van Dell om een andere controllermodule aan te schaffen.

Oplossing

Stappen om te corrigeren:

  1. Sluit beide storagecontrollers af op PowerVault ME5 behuizing 0
    1. Klik in de GUI op Onderhoud en vervolgens op Hardware
    2. Selecteer in het vervolgkeuzemenu Acties voor behuizing 0 de optie Systeem opnieuw opstarten/afsluiten
    3. Selecteer "Shutdown SC" en vink zowel controller A als controller B aan

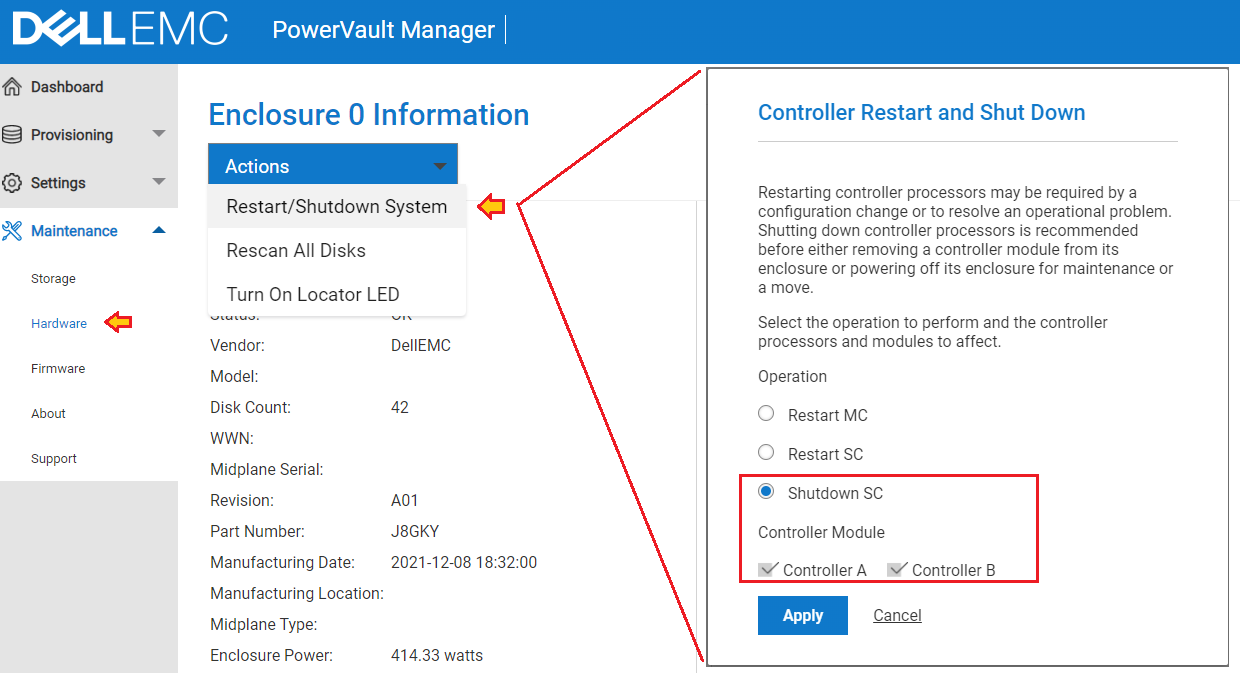

      1. Informatie over bijlage 0
    4. Selecteer Toepassen
  2. Schakel alle behuizingen uit.
  3. Corrigeer de back-end SAS-bekabeling.
  4. Schakel eerst de JBOD-behuizingen in.
  5. Schakel de PowerVault ME5-behuizing in.
  6. Wacht een paar minuten en controleer of de EMP-firmware is bijgewerkt

Hoe moeten de aangesloten JBOD-behuizingen worden bekabeld?
Raadpleeg het gedeelte Kabelvereisten voor uitbreidingsbehuizingen in de Implementatiehandleiding op dell.com/support.

Getroffen producten

ME Series, PowerVault ME5012, PowerVault ME5024, PowerVault ME5084
