NetWorker: AD via SSL (LDAPS) configureren vanuit de NetWorker Web User Interface (NWUI)

Als u SSL-authenticatie wilt configureren, importeert u de hoofd-CA (of CA-keten) in het cacerts-bestand dat wordt gebruikt door de authenticatieserver (AUTHC) van NetWorker. In omgevingen met één NetWorker-server is de NetWorker-server de verificatieserver. In grotere datazones kan één AUTHC-server de primaire authenticatieserver zijn voor meerdere servers. Zie voor meer informatie: NetWorker: Hoe te identificeren welke server de authenticatieserver is die wordt gebruikt door NMC en NWUI

De NetWorker-verificatieserver instellen voor SSL-verificatie met een externe autoriteit

Linux NetWorker-servers:

1. Open een SSH-sessie naar de NetWorker AUTHC-server.
2. Overschakelen naar root:

$ sudo su -

3. Gebruik OpenSSL om het CA-certificaat (of certificaatketen) van de domeinserver op te halen:

# openssl s_client -connect DOMAIN_SERVER_ADDRESS:636 -showcerts > /dev/null

• Enkel certificaat: Kopieer het certificaat inclusief de -----BEGIN CERTIFICATE----- als -----END CERTIFICATE----- en plaats het in een bestand met de naam RCAcert.crt op een locatie naar keuze.
• Certificaatketen: Kopieer elk certificaat (inclusief de -----BEGIN CERTIFICATE----- als -----END CERTIFICATE----- velden) en zet ze in afzonderlijke bestanden. Bijvoorbeeld ICA3cert.crt, ICA2cert.crt, ICA1cert.crt en als laatste RCAcert.crt.

4. U kunt het proces vergemakkelijken door de volgende opdrachtregelvariabelen in te stellen:

# java_bin=<path to java bin dir>
*NOTE* For NetWorker Runtime Environment (NRE) this is /opt/nre/java/latest/bin. If you are using Oracle licensed Java Runtime Environment, specify the path to your JRE bin directory.
# RCAcert=<path to RCAcer.crt>
# ICA1cert=<path to ICA2cert.crt>
*NOTE* Only required if you are using a certificate chain, repeat this for each intermediate cert ICA2cert.crt, ICA3.crt and so forth.

[root@nsr certs]# java_bin=/opt/nre/java/latest/bin
[root@nsr certs]# RCAcert=/root/certs/RCAcert.crt
[root@nsr certs]#

5. Importeer de certificaten:

Voor NetWorker 19.12 (en ouder):

# $java_bin/keytool -import -alias ICA3 -keystore $java_bin/../lib/security/cacerts -file $ICA3cert -storepass changeit
# $java_bin/keytool -import -alias ICA2 -keystore $java_bin/../lib/security/cacerts -file $ICA2cert -storepass changeit
# $java_bin/keytool -import -alias ICA1 -keystore $java_bin/../lib/security/cacerts -file $ICA1cert -storepass changeit
# $java_bin/keytool -import -alias RCA -keystore $java_bin/../lib/security/cacerts -file $RCAcert -storepass changeit

# $java_bin/keytool -delete -alias ALIAS_NAME -keystore $java_bin/../lib/security/cacerts -storepass changeit

Voor NetWorker 19.13 (en hoger):

# $java_bin/keytool -import -alias ICA3 -cacerts -storepass changeit -file $ICA3cert
# $java_bin/keytool -import -alias ICA2 -cacerts -storepass changeit -file $ICA2cert
# $java_bin/keytool -import -alias ICA1 -cacerts -storepass changeit -file $ICA1cert
# $java_bin/keytool -import -alias RCA -cacerts -storepass changeit -file $RCAcert

# $java_bin/keytool -delete -alias ALIAS_NAME -cacerts -storepass changeit

6. Start de NetWorker-serverservices opnieuw. Bij het opnieuw starten van de services wordt de cacerts bestand tijdens het opstarten van AUTHC. Als NetWorker-services niet opnieuw worden gestart na het importeren van de certificaten, mislukt het proces voor het configureren van de externe instantie in NetWorker met een certificaatgerelateerde fout.

# nsr_shutdown
# systemctl start networker

7. Ga naar Externe autoriteitsbron 'AD via SSL' maken vanuit NWUI.

Windows NetWorker-servers:

In Windows is OpenSSL standaard niet geïnstalleerd. Als het op uw systeem is geïnstalleerd, kunt u dezelfde instructies volgen als in het bovenstaande Linux-gedeelte . Als het niet is geïnstalleerd, kunt u het installeren vanaf een platform van derden of de volgende stappen gebruiken om het certificaat te verzamelen zonder OpenSSL.

1. Open een PowerShell-prompt met verhoogde bevoegdheid op de NetWorker Authentication (AUTHC)-server.
2. Voer het volgende script uit en vervang EXTERNAL_AUTH_SERVER_ADDRESS met uw LDAP- of Active Directory (AD)-hostnaam of IP-adres:

$server = "EXTERNAL_AUTH_SERVER_ADDRESS"
$port   = 636

$tcp = New-Object System.Net.Sockets.TcpClient
$tcp.Connect($server, $port)

$ssl = New-Object System.Net.Security.SslStream(
    $tcp.GetStream(),
    $false,
    { param($sender,$cert,$chain,$errors) $true }
)

try {
    $ssl.AuthenticateAsClient($server)

    "=== Protocol ==="
    $ssl.SslProtocol
    "=== Cipher ==="
    "$($ssl.CipherAlgorithm) ($($ssl.CipherStrength)-bit)"
    ""
    "=== Server Certificate ==="

    $remoteCert = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2($ssl.RemoteCertificate)

    "Subject  : $($remoteCert.Subject)"
    "Issuer   : $($remoteCert.Issuer)"
    "NotBefore: $($remoteCert.NotBefore)"
    "NotAfter : $($remoteCert.NotAfter)"
    ""

    $b64 = [Convert]::ToBase64String($remoteCert.RawData, [Base64FormattingOptions]::InsertLineBreaks)
    "-----BEGIN CERTIFICATE-----"
    $b64
    "-----END CERTIFICATE-----"
}
finally {
    $ssl.Dispose()
    $tcp.Dispose()
}

PS C:\Users\administrator.AMER> $server = "dc.amer.lan"
PS C:\Users\administrator.AMER> $port   = 636
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> $tcp = New-Object System.Net.Sockets.TcpClient
PS C:\Users\administrator.AMER> $tcp.Connect($server, $port)
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> $ssl = New-Object System.Net.Security.SslStream(
>>     $tcp.GetStream(),
>>     $false,
>>     { param($sender,$cert,$chain,$errors) $true }
>> )
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> try {
>>     $ssl.AuthenticateAsClient($server)
>>
>>     "=== Protocol ==="
>>     $ssl.SslProtocol
>>     "=== Cipher ==="
>>     "$($ssl.CipherAlgorithm) ($($ssl.CipherStrength)-bit)"
>>     ""
>>     "=== Server Certificate (exactly what the DC sends) ==="
>>
>>     $remoteCert = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2($ssl.RemoteCertificate)
>>
>>     "Subject  : $($remoteCert.Subject)"
>>     "Issuer   : $($remoteCert.Issuer)"
>>     "NotBefore: $($remoteCert.NotBefore)"
>>     "NotAfter : $($remoteCert.NotAfter)"
>>     ""
>>
>>     $b64 = [Convert]::ToBase64String($remoteCert.RawData, [Base64FormattingOptions]::InsertLineBreaks)
>>     "-----BEGIN CERTIFICATE-----"
>>     $b64
>>     "-----END CERTIFICATE-----"
>> }
>> finally {
>>     $ssl.Dispose()
>>     $tcp.Dispose()
>> }
=== Protocol ===
Tls13
=== Cipher ===
Aes256 (256-bit)

=== Server Certificate ===
Subject  : CN=DC.amer.lan
Issuer   : CN=amer-DC-CA, DC=amer, DC=lan
NotBefore: 11/29/2025 01:17:22
NotAfter : 11/29/2026 01:17:22

-----BEGIN CERTIFICATE-----
MIIGDDCCBPSgAwIBAgITNAAAAAT93FoJVZwLkQAAAAAABDANBgkqhkiG9w0BAQsFADBAMRMwEQYK
...REMOVED FOR BREVITY...
c1HhZw24yOwFSOtTQg==
-----END CERTIFICATE-----

3. Kopieer het certificaat vanaf ---BEGIN CERTIFICATE--- en eindigend met ---END CERTIFICATE--- en plak het in een nieuw bestand. Als er een keten van certificaten is, moet u dit met elk certificaat doen.
4. Stel opdrachtregelvariabelen in voor de basiscertificeringsinstantie en eventuele tussenliggende certificaten (indien gebruikt):

$RCAcert = "<path to RCAcert.crt>"
$ICA1cert = "<path to ICA1cert.crt>"
$JAVA_BIN = "<path to NetWorker's JAVA bin directory>"

PS C:\Users\Administrator> $RCAcert = "C:\tmp\certs\RCAcert.crt"
PS C:\Users\Administrator> $JAVA_BIN = "C:\Program Files\NRE\java\jdk-17.0.17\bin"

5. De certificaten importeren:

   Voor NetWorker 19.12 (en ouder):

& $JAVA_BIN\keytool.exe -import -alias ICA3 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA3cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias ICA2 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA2cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias ICA1 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA1cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias RCA -keystore $JAVA_BIN\..\lib\security\cacerts -file $RCAcert -storepass changeit

& $JAVA_BIN\keytool.exe -delete -alias ALIAS_NAME -keystore $JAVA_BIN\..\lib\security\cacerts -storepass changeit

Voor NetWorker 19.13 (en hoger):


& $JAVA_BIN\keytool.exe -import -alias ICA3 -cacerts -storepass changeit -file $ICA3cert
& $JAVA_BIN\keytool.exe -import -alias ICA2 -cacerts -storepass changeit -file $ICA2cert
& $JAVA_BIN\keytool.exe -import -alias ICA1 -cacerts -storepass changeit -file $ICA1cert
& $JAVA_BIN\keytool.exe -import -alias RCA -cacerts -storepass changeit -file $RCAcert

& $JAVA_BIN\keytool.exe -delete -alias ALIAS_NAME -cacerts -storepass changeit

6. Start de NetWorker-serverservices opnieuw. Bij het opnieuw starten van services wordt het cacerts-bestand opnieuw geladen tijdens het opstarten van AUTHC. Als NetWorker-services niet opnieuw worden gestart na het importeren van de certificaten, mislukt het proces voor het configureren van de externe instantie in NetWorker met een certificaatgerelateerde fout.

net stop nsrd
net start nsrd

Externe autoriteitsbron 'AD over SSL' maken vanuit NWUI.

1. Open vanuit een webbrowser de NWUI-server: https:// nwui-server-name:9090/nwui
2. Meld u aan met het NetWorker Administrator-account.
3. Vouw in het menu Verificatieserver uit en klik op Externe autoriteiten.
4. Klik bij Externe instanties op Toevoegen+.

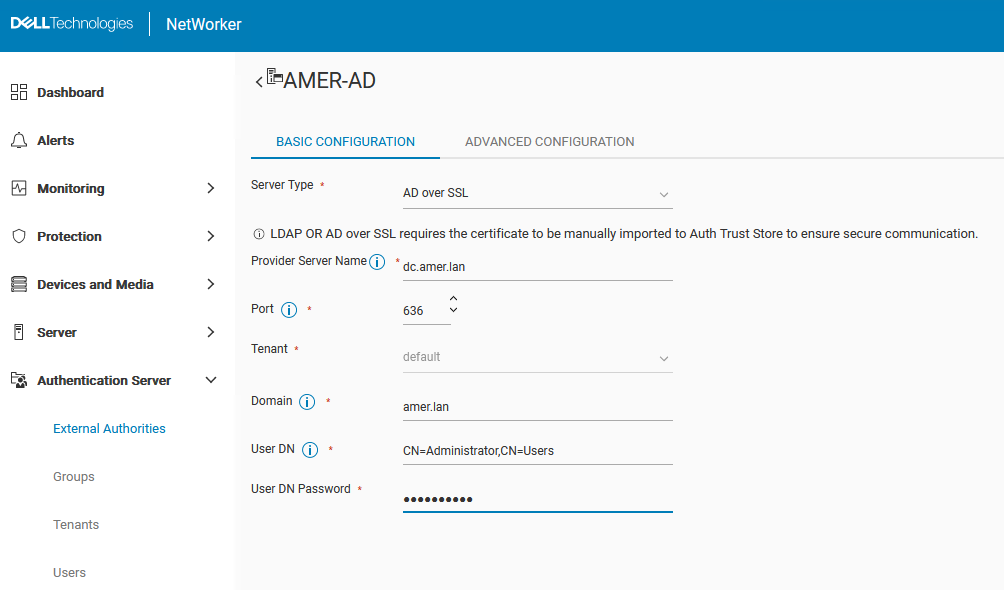

5. Vul de configuratievelden in:

Veld	Waarde
Naam	Een beschrijvende naam, zonder spaties voor de LDAP- of AD-configuratie. Het maximaal aantal tekens is 256. Specificeer alleen ASCII-tekens in de configuratienaam.
Servertype	AD via SSL
Naam providerserver	Geeft de hostnaam of het IP-adres van de Active Directory Server op.
Poort	Poort 636 wordt gebruikt voor SSL. Dit veld wordt automatisch ingevuld als "AD over SSL" is geselecteerd.
Huurder	Selecteer de tenant indien geconfigureerd. Als er geen tenant is geconfigureerd of vereist, kunt u de standaardoptie gebruiken.  Voor het configureren van een tenant is de volgende aanmeldingssyntaxis vereist:tenant_name\domain_name\user_name" Als de standaardtenant wordt gebruikt (gemeenschappelijk), dan is de aanmeldingssyntaxis "domain_name\user_name" Tenant: organisatiecontainer op het hoogste niveau voor de NetWorker Authentication Service. Elke externe verificatieautoriteit in de lokale database wordt toegewezen aan een tenant. Een Tenant kan één of meer Domeinen bevatten, maar de domeinnamen moeten uniek zijn binnen de Tenant. NetWorker Authentication Service maakt één geïntegreerde tenantnaam Default, die het Default-domein bevat. Door meerdere tenants te maken, kunt u complexe configuraties beheren. Serviceproviders met beperkte datazones (RDZ) kunnen bijvoorbeeld meerdere tenants maken om geïsoleerde databeschermingsservices te bieden aan tenantgebruikers.
Domein	De volledige domeinnaam inclusief alle DC-waarden; Bijvoorbeeld: example.com
Gebruiker-DN	Geeft de volledige DN ( Distinguished Name ) op van een gebruikersaccount met volledige leestoegang tot de AD-directory. Bijvoorbeeld: CN=Administrator,CN=Users,DC=example,DC=com.
DN-wachtwoord voor gebruiker	Geeft het wachtwoord op van het gebruikersaccount dat wordt gebruikt om toegang te krijgen tot AD direct en deze te lezen.

6. Als u klaar bent, klikt u op opslaan.
7. Er zou nu een overzicht van de geconfigureerde externe autoriteitsbron moeten verschijnen:

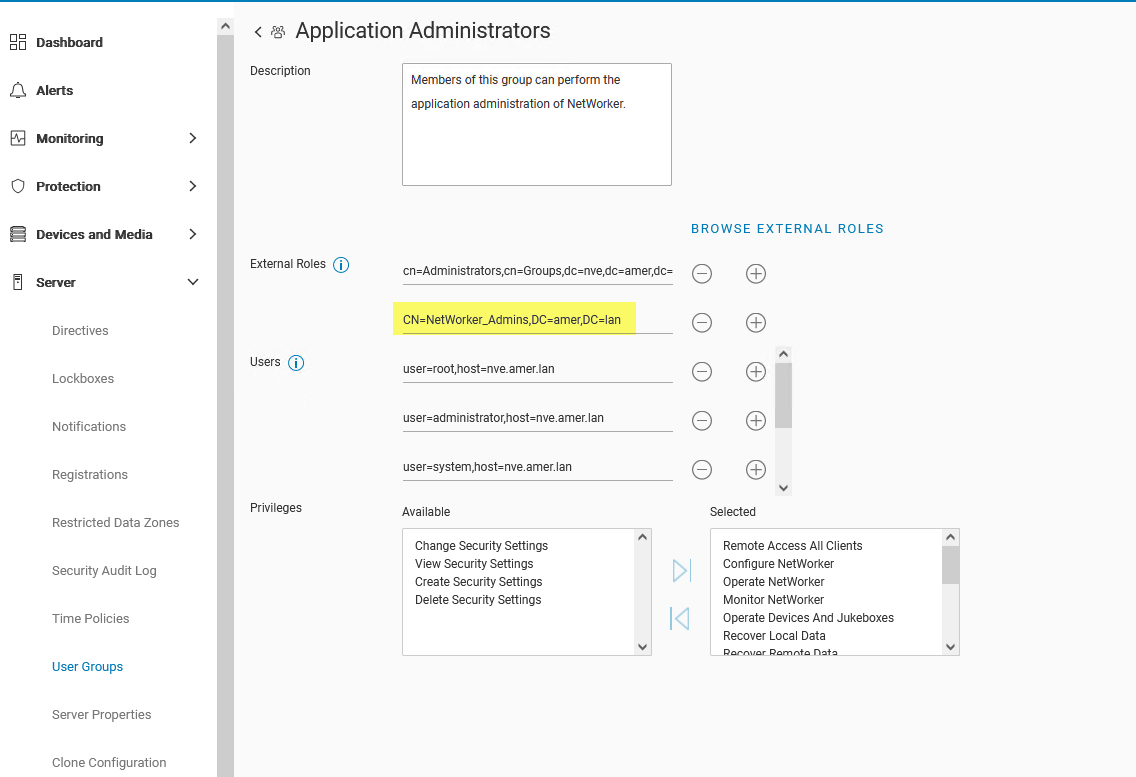

8. Bewerk in het menu Servergebruikersgroepen> de gebruikersgroepen met de rechten die u wilt delegeren aan AD/LDAP-groepen of gebruikers. Als u volledige beheerdersrechten wilt toekennen, geeft u de AD-groeps-/gebruikers-ID op in het veld Externe rollen van de rollen Applicatiebeheerders en Beveiligingsbeheerders .

Bijvoorbeeld, CN=NetWorker_Admins,DC=amer,DC=lan

Dit kan ook worden gedaan vanaf de opdrachtregel:

nsraddadmin -e "Distinguished_Name"

nsr:~ # nsraddadmin -e "CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan"
134751:nsraddadmin: Added role 'CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan' to the 'Security Administrators' user group.
134751:nsraddadmin: Added role 'CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan' to the 'Application Administrators' user group.

9. Zodra de AD-groep of gebruikers-DN's zijn opgegeven, klikt u op Opslaan.
10. Meld u af bij de NWUI-interface en meld u opnieuw aan met het AD-account:

11. Het gebruikerspictogram in de rechterbovenhoek geeft aan voor welk gebruikersaccount is ingelogd.

Het lidmaatschap van een AD-groep controleren en de DN-waarden (Distinguished Name) ophalen die nodig zijn voor NetWorker-machtigingen:
U kunt gebruik maken van de authcmgmt opdracht op uw NetWorker-server om te bevestigen dat de AD/LDAP-groepen/gebruikers zichtbaar zijn:

authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-users -D query-tenant=tenant_name -D query-domain=domain_name
authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-groups -D query-tenant=tenant_name -D query-domain=domain_name
authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-groups-for-user -D query-tenant=tenant_name -D query-domain=domain_name -D user-name=ad_username

Voorbeeld:

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-users -D query-tenant=default -D query-domain=amer.lan
The query returns 47 records.
User Name            Full Dn Name
Administrator        CN=Administrator,CN=Users,dc=amer,dc=lan
...
bkupadmin            CN=Backup Administrator,CN=Users,dc=amer,dc=lan

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-groups -D query-tenant=default -D query-domain=amer.lan
The query returns 72 records.
Group Name                              Full Dn Name
Administrators                          CN=Administrators,CN=Builtin,dc=amer,dc=lan
...
NetWorker_Admins                        CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-groups-for-user -D query-tenant=default -D query-domain=amer.lan -D user-name=bkupadmin
The query returns 1 records.
Group Name       Full Dn Name
NetWorker_Admins CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan
