PowerEdge: Verificando a compatibilidade da placa de rede

Como verificar se uma placa de interface de rede (NIC) é compatível com um servidor PowerEdge.

Sumário:

• É uma NIC da Dell executando o firmware da Dell?
• Verifique o tipo de interface NIC
• Verifique risers e slots disponíveis
• Verifique o suporte à lista de compatibilidade de hardware (HCL) do sistema operacional
• Verifique as atualizações de firmware disponíveis no site de suporte

É uma NIC da Dell executando o firmware da Dell?

Se a NIC não estiver executando o firmware da Dell, poderá haver resultados inesperados com a NIC instalada no servidor.

• Sem o firmware da Dell, o hardware de servidor não consegue se comunicar corretamente com a NIC.
• Isso pode causar sintomas como aumento da velocidade do ventilador, pois talvez o servidor não consiga monitorar a temperatura corretamente.
• As atualizações de firmware não são possíveis a partir do iDRAC, pois os arquivos de firmware não Dell não são suportados.
• A compatibilidade de drivers pode ser um problema, pois os drivers da Dell são validados em versões de firmware da Dell.

Voltar ao início

Verifique o tipo de interface do NIC:

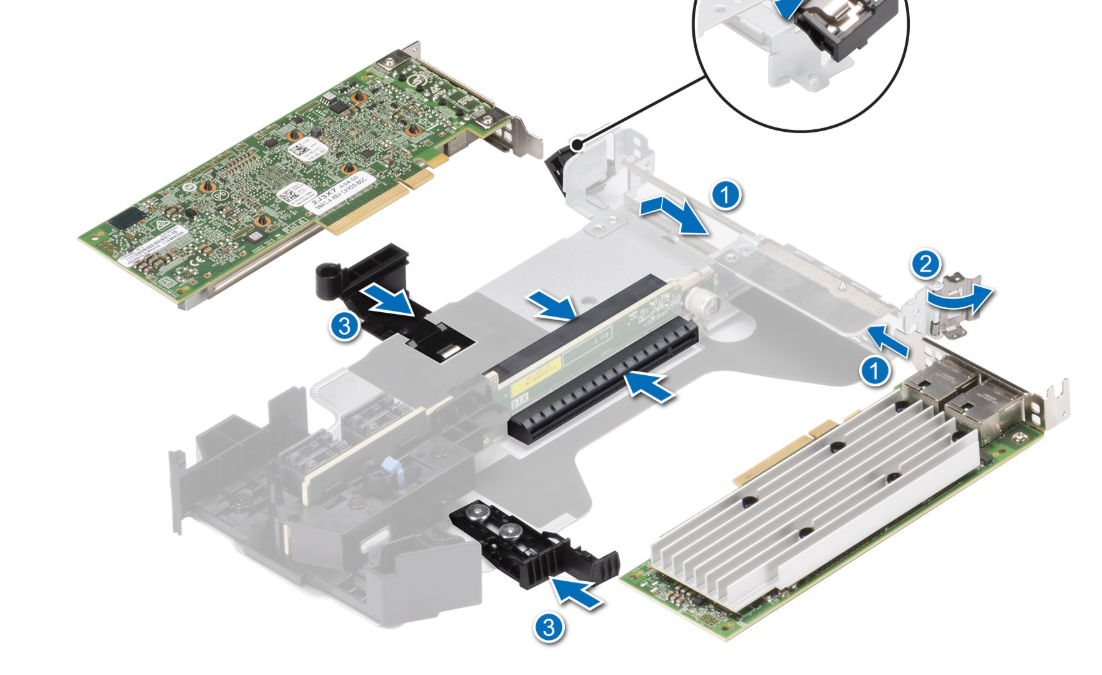

A interface padrão Peripheral Component Interconnect Express (PCIE) geralmente é suportada por todos os servidores, seja com um slot na própria placa-mãe, como em servidores em torre, ou em uma placa riser PCIE em servidores em rack. Outros tipos de interface têm um slot especializado e, na maioria das vezes, têm apenas um slot disponível.

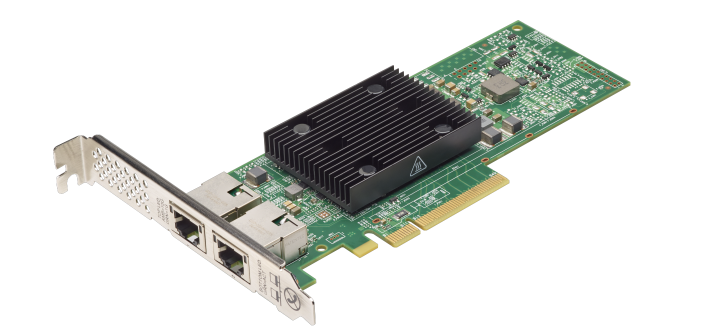

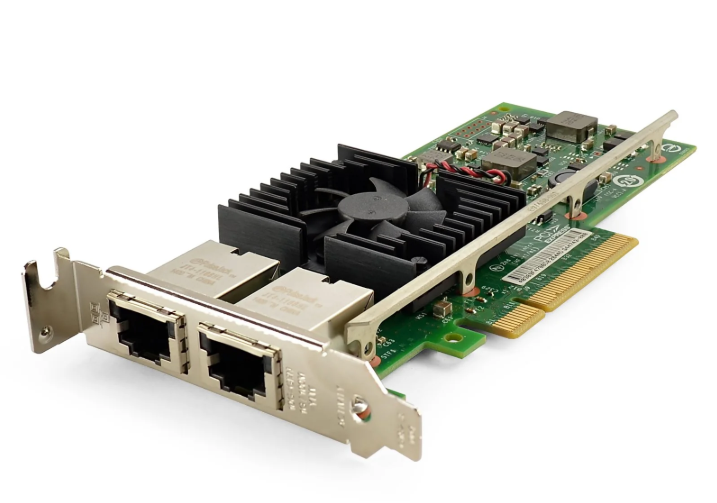

PCIE:

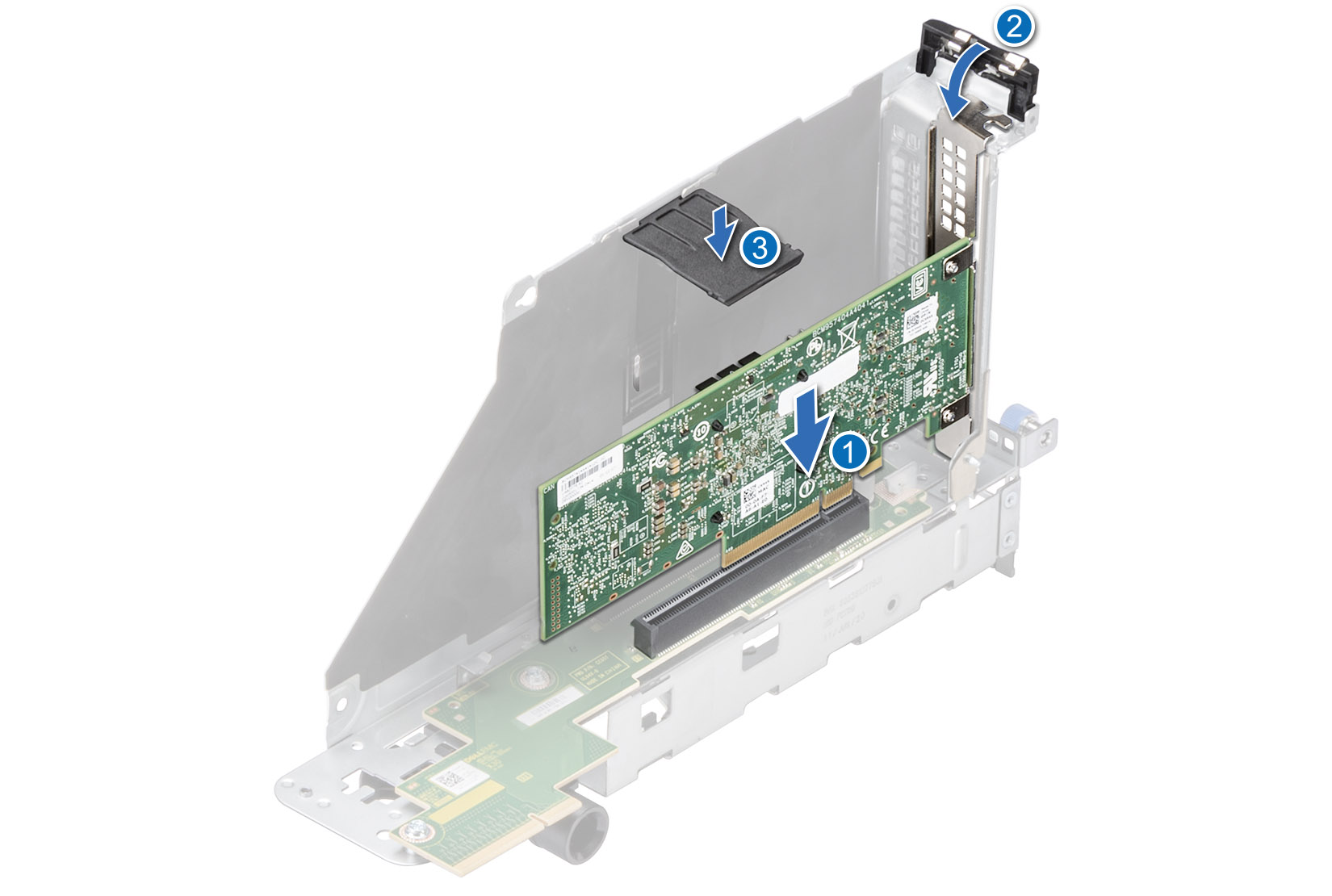

• A principal ressalva das placas PCIe é que elas têm diferentes classificações de velocidade, PCIE, como 3ª geração/4ª geração/5ª geração, e diferentes tamanhos de slot físico, como slots de altura completa (FH) ou meia altura (HH), baixo perfil (LP).
• Quando se trata das diferentes gerações de PCIE, eles são compatíveis com versões anteriores. Isso significa que uma placa PCIE de 5ª geração poderia funcionar em um slot PCIE de 4ª geração, mas seria limitada às velocidades do slot de 4ª geração.

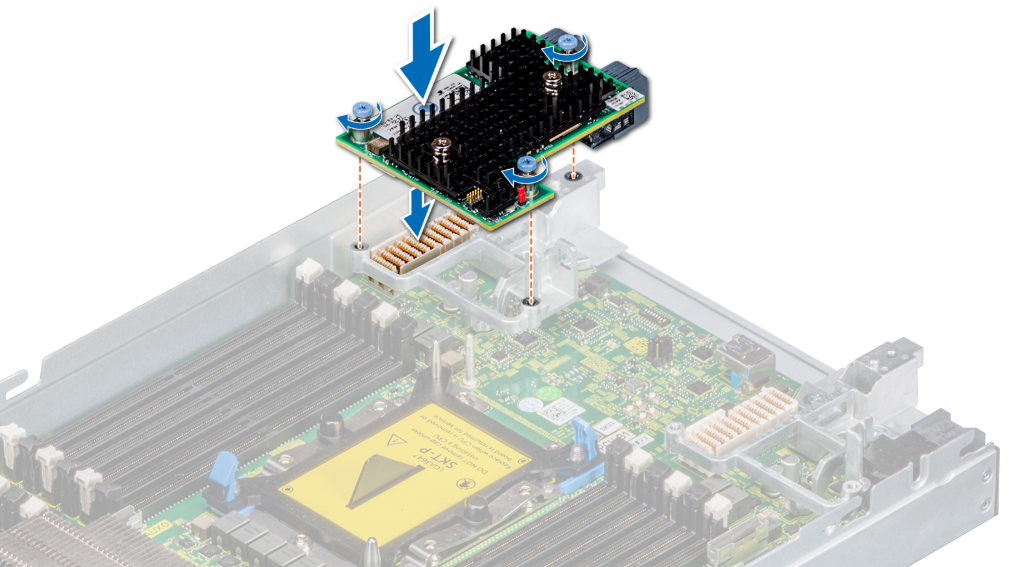

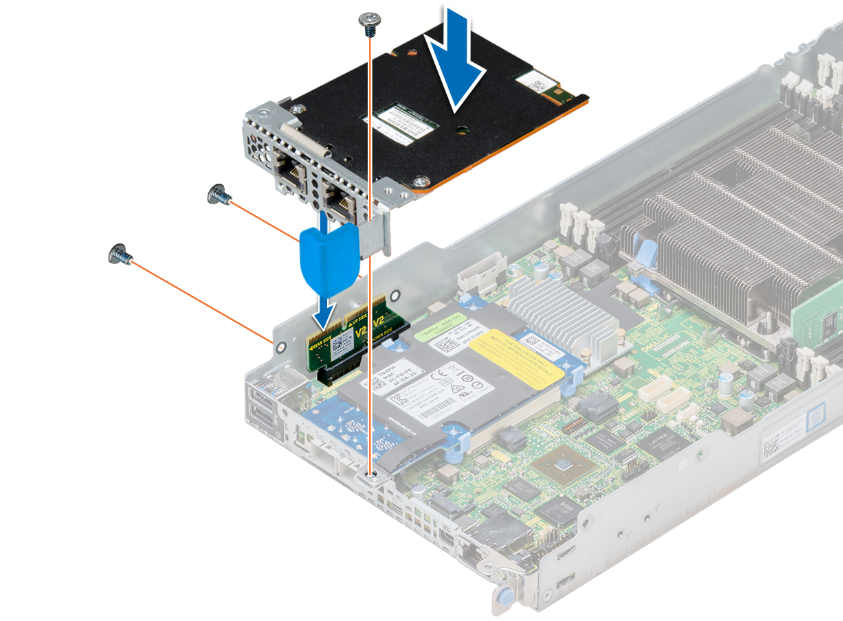

Mezanino:

• É instalado no slot mezanino na placa-mãe

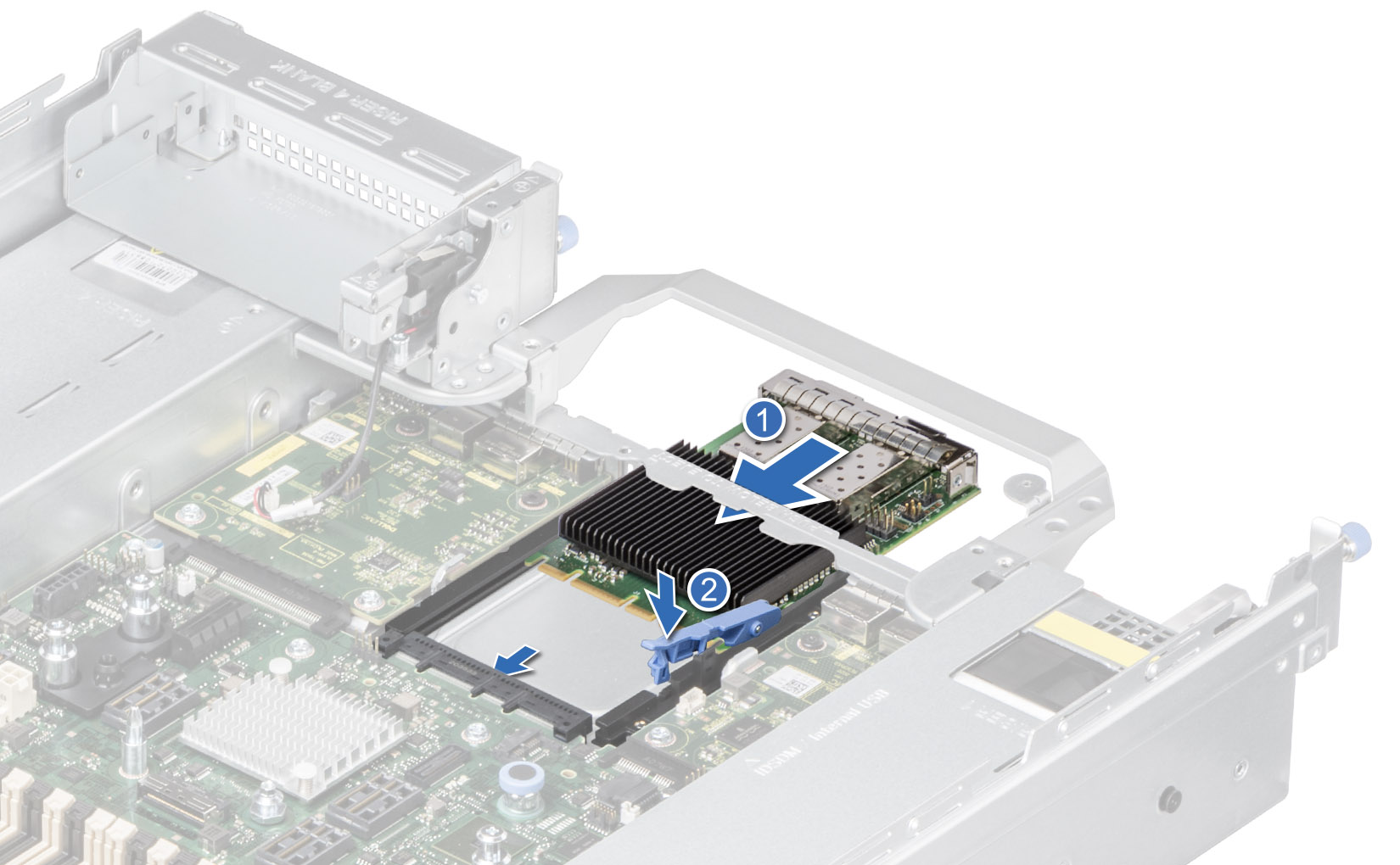

Projeto de computação aberta (OCP):

• As NICs OCP são semelhantes às placas de mezanino, apenas que elas são instaladas pela parte traseira do servidor no slot OCP na placa-mãe. Algumas placas OCP são listadas como OCP Mezz.

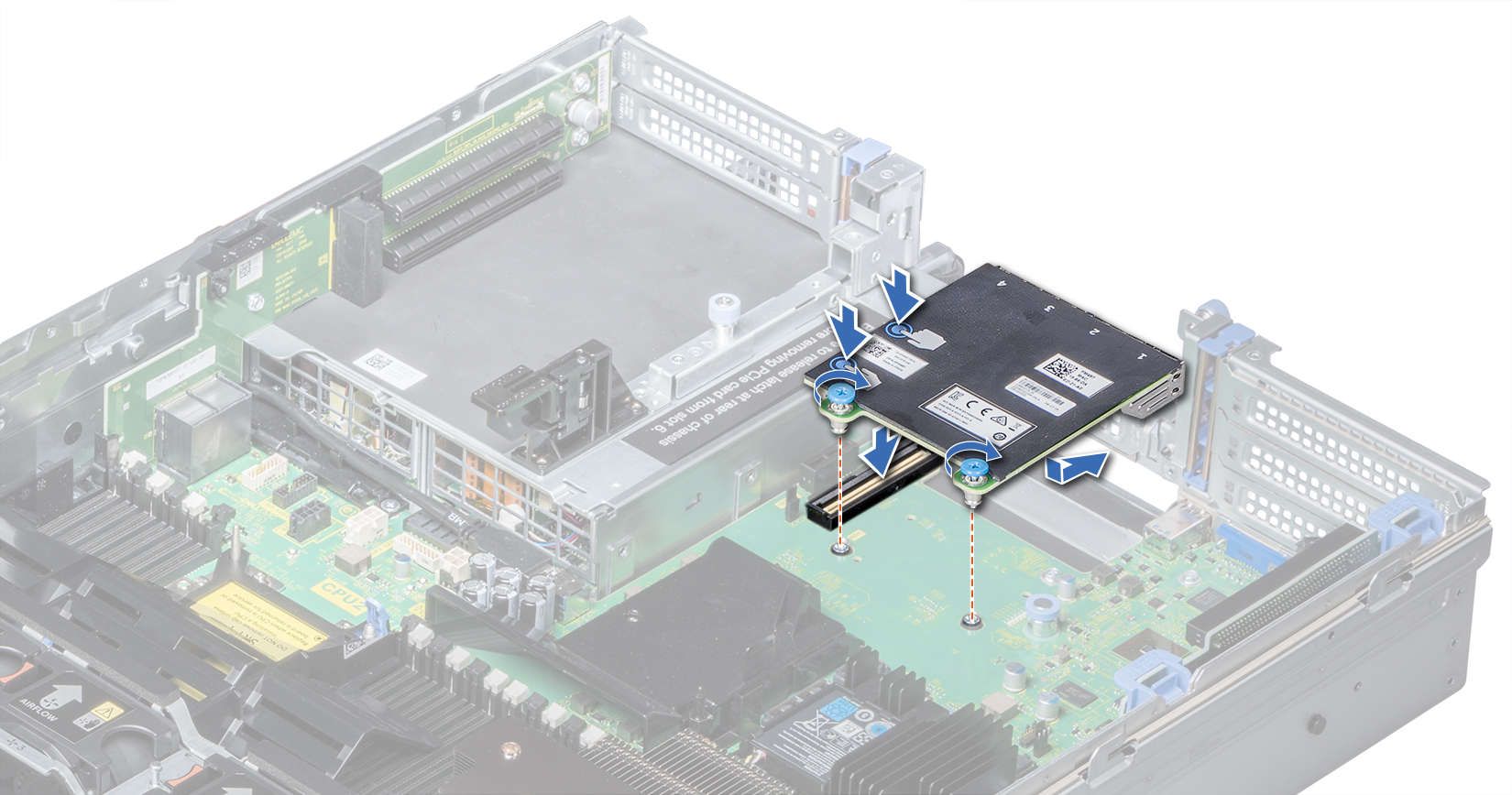

Placa-filha de rede (NDC):

• A NDC é instalada diretamente no slot NDC na placa-mãe mostrada abaixo.



Voltar ao início

Verifique risers e slots disponíveis:

Consulte o Manual de instalação e serviço de servidores para ajudar a verificar quais risers e slots o servidor tem disponível.

• Para obter informações detalhadas, consulte o artigo: PowerEdge: Solução de problemas de detecção de dispositivos PCIe

Voltar ao início

Verifique o suporte à lista de compatibilidade de hardware (HCL) do sistema operacional:

Na maioria das vezes, o principal problema com a compatibilidade vem do suporte ao sistema operacional.

Por exemplo, NICs mais antigos podem funcionar no nível de hardware, mas o sistema operacional instalado pode não suportar mais a placa ou fornecer drivers para ela.

Confirme se a versão instalada do SO do servidor é compatível com a NIC usando as listas de compatibilidade de hardware do sistema operacional.

• RHEL:https://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

Voltar ao início

Verifique as atualizações de firmware disponíveis no site de suporte:

Se houver atualizações de driver e firmware listadas para a NIC na página de suporte de servidores, ela listará os modelos de servidor compatíveis e as NICs específicas na seção de informações adicionais do firmware.

Siga as etapas abaixo para verificar se a NIC é compatível com o firmware disponível listado:

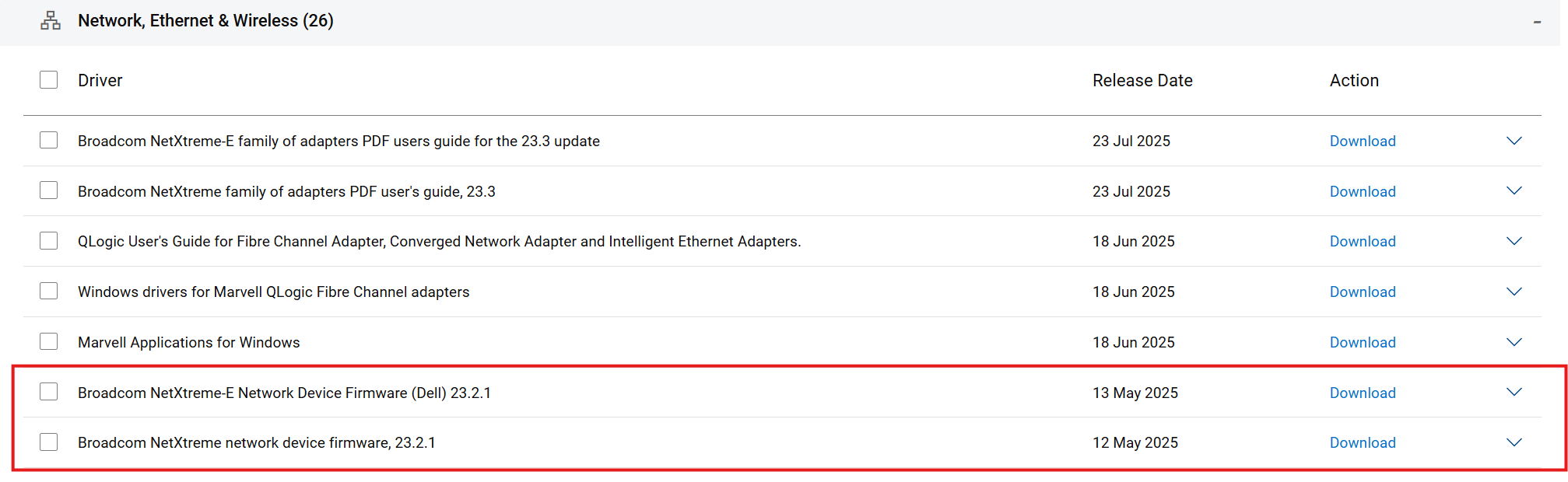

• No site de suporte, depois de fornecer o modelo ou a etiqueta do servidor e clicar em Drivers & Downloads, você pode procurar as atualizações de firmware de NIC disponíveis que correspondam à marca de NIC em questão. No exemplo abaixo, procure compatibilidade para uma NIC Broadcom específica.

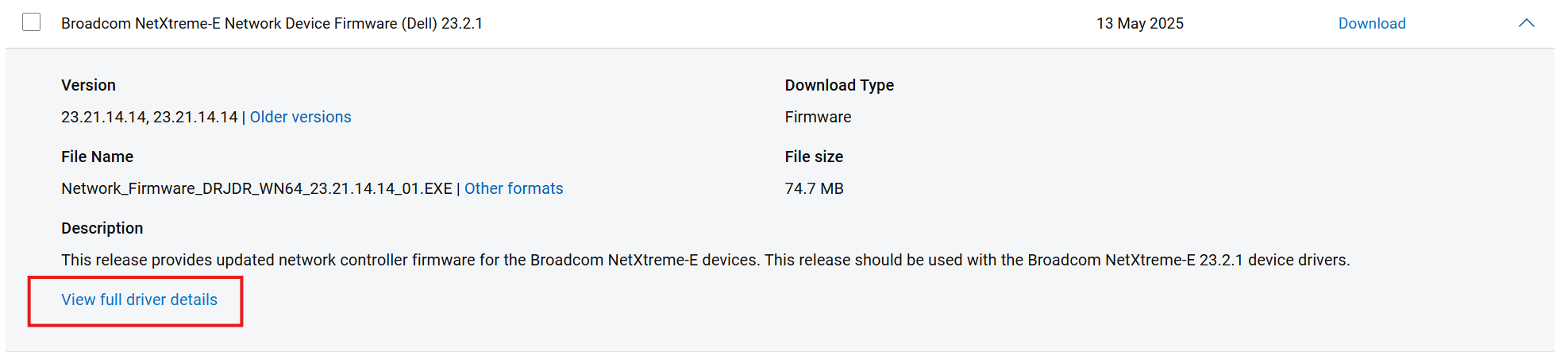

• Ao clicar na atualização de firmware para abri-la, a opção View full driver details é exibida. Clique no link.

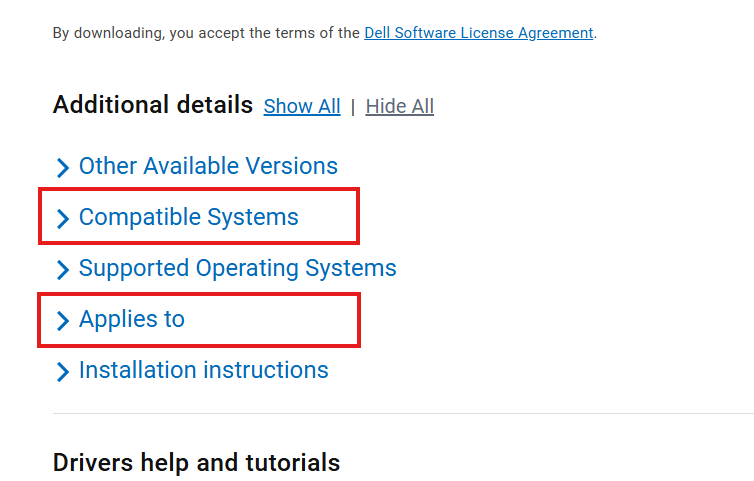

• Na página de detalhes, na parte inferior está a seção Additional Details, onde você pode marcar as opções Compatible Systems e Applies to para obter informações.

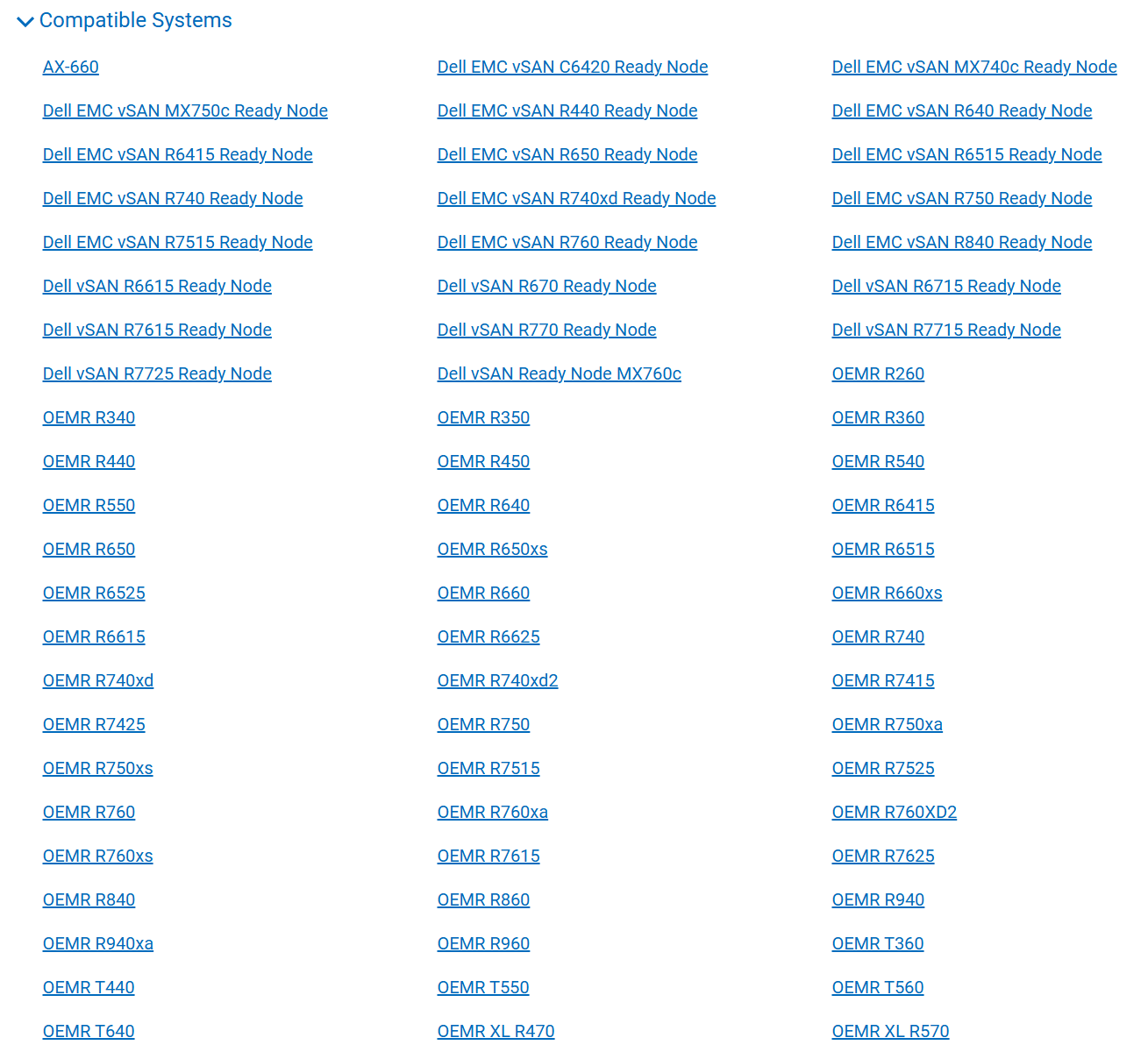

• A opção Sistemas compatíveis mostra uma lista de todos os servidores compatíveis com a atualização de firmware e os modelos de NIC encontrados na opção Aplica-se a. Primeiro, confirme se o modelo de servidor necessário está listado.

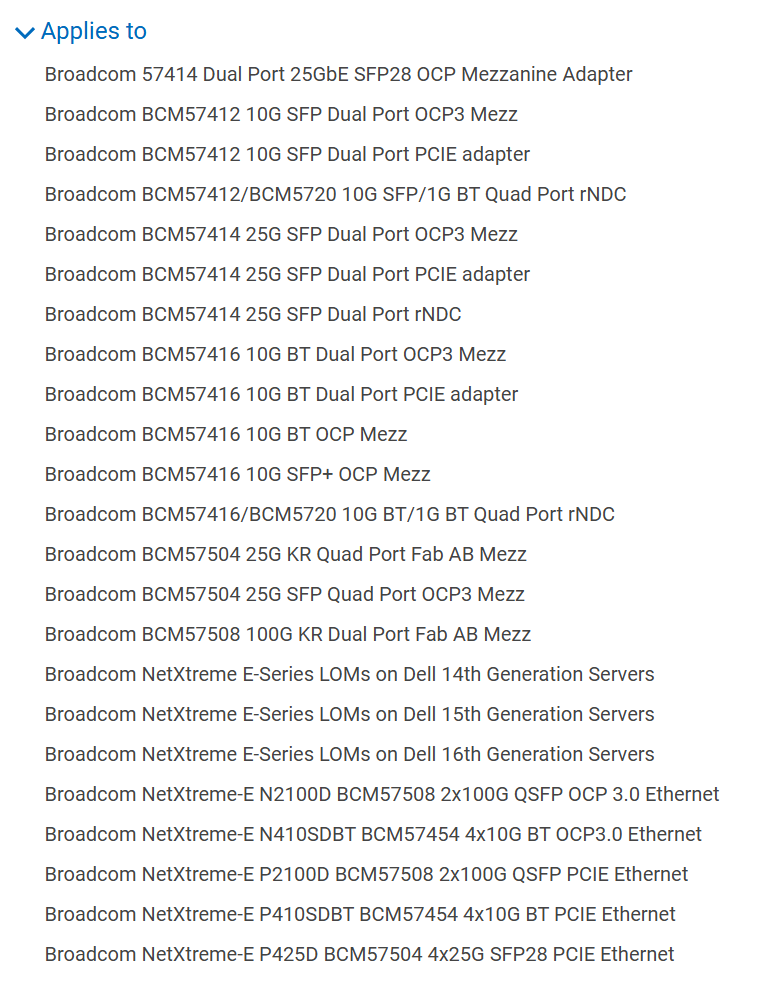

• A opção Applies to mostra todos os modelos e tipos de NIC compatíveis com o firmware. Aqui você pode verificar se o modelo de NIC em questão está listado.



Voltar ao início
