RAID 变简单：适用于戴尔系统的完整指南

您是否希望提升戴尔系统的存储性能或添加数据保护？RAID 可能正是您所需要的。这份综合指南将引导您了解有关受支持戴尔系统上的 RAID 的所有内容 — 从基础知识到常见问题故障处理。

了解 RAID：它是什么以及为什么它很重要

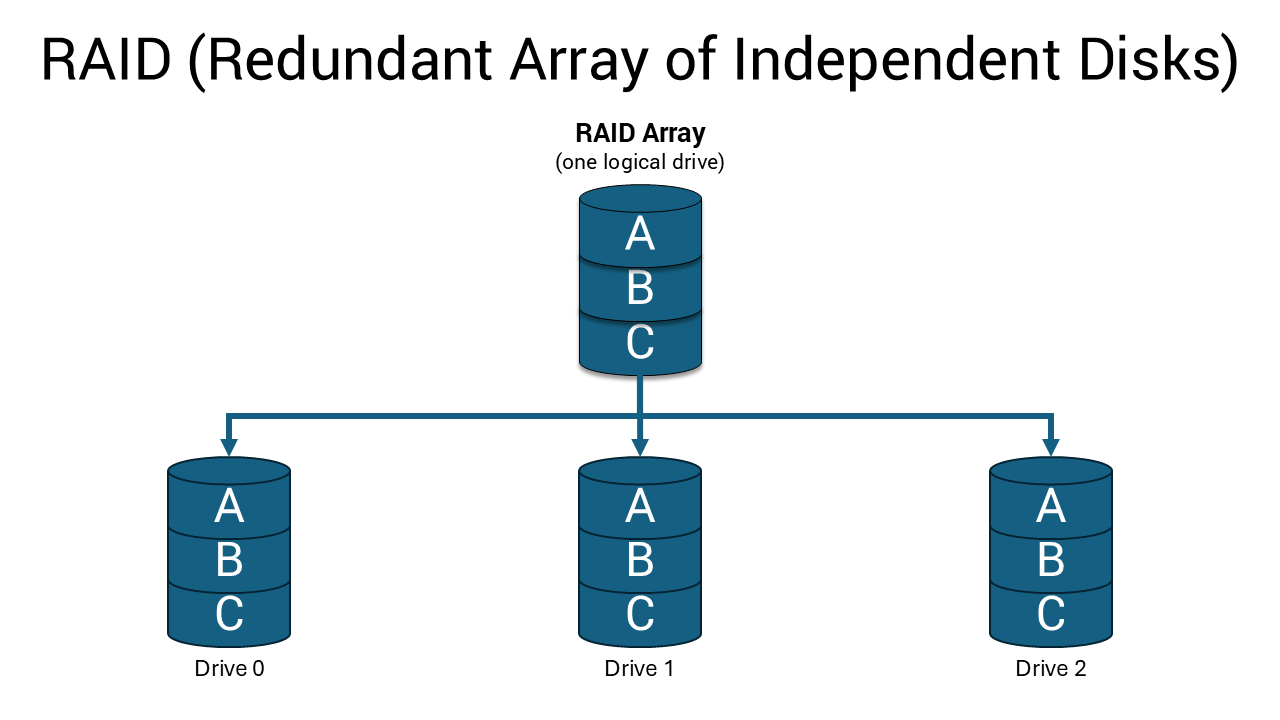

RAID（独立磁盘冗余阵列） 将多个存储驱动器合并为 一个逻辑单元。可以将其视为存储驱动器的团队合作 — 它们协同工作以加快系统速度和/或保护您的数据。

设置 RAID 时，您的计算机会将多个物理驱动器视为一个驱动器。此设置可以显著提高性能、提供数据备份保护或同时提供这两个好处，具体取决于您选择的 RAID 级别。

为何为您的戴尔系统选择 RAID？

RAID 提供了几个引人注目的优势：

• 性能大幅提升：RAID 0 可跨多个驱动器拆分数据，从而显著加快文件传输速度和应用程序加载速度。
• 数据保护：RAID 1 在第二个驱动器上创建数据的精确副本，因此在一个驱动器出现故障时，您也会受到保护。
• 提高可靠性：借助 RAID 1，即使一个驱动器停止工作，系统也能继续运行。
• 企业级功能：更高端的戴尔工作站支持适用于专业应用程序的高级 RAID 级别。

RAID 类型说明：找到合适的 RAID

戴尔系统支持不同的 RAID 配置，具体取决于型号和目标应用场景。

RAID 0：最大性能

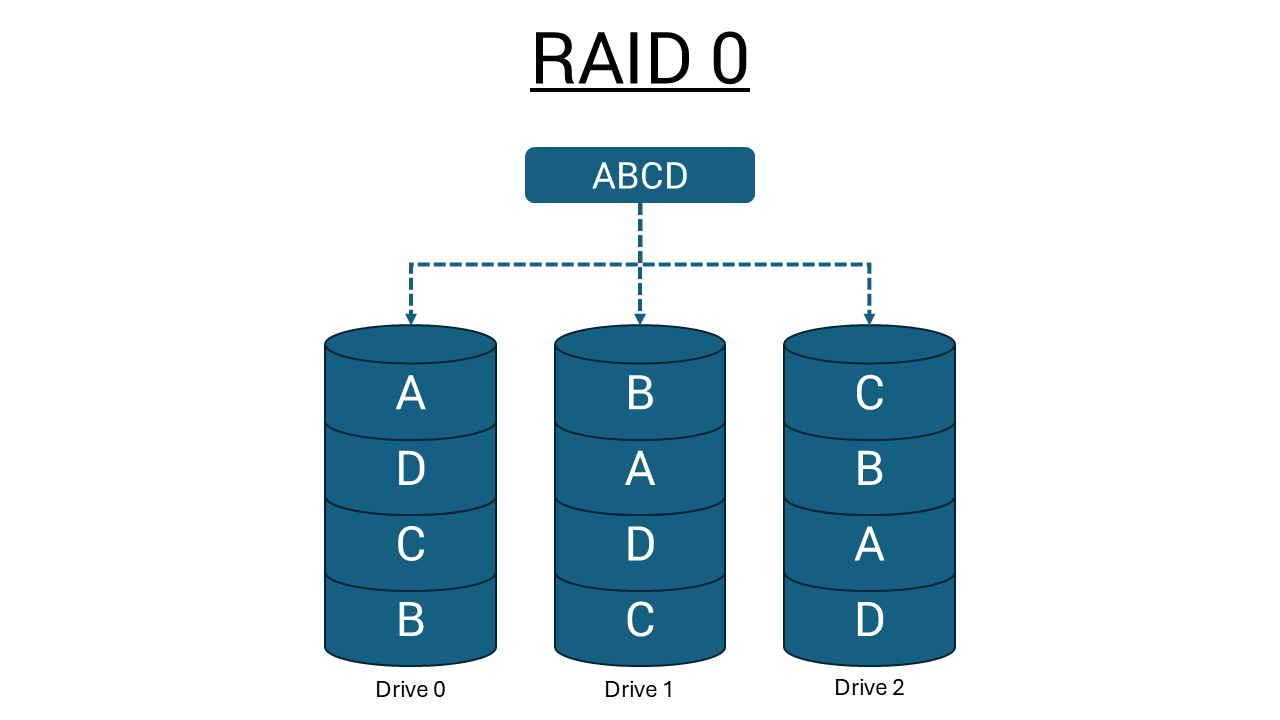

RAID 0 将数据条带化（均匀分布）到两个或更多驱动器，从而允许它们同时工作。保存文件时，各个片段会同时进入不同的驱动器，从而使读取和写入操作更快。但是，数据块大小大于条带大小的任何 I/O 操作都会拆分 I/O 并受速度最低的驱动器限制。

优点：

• 更快的数据传输速度
• 可用驱动器空间的最大利用率
• 非常适合性能密集型应用程序

注意事项：

• 无数据保护 — 如果一个驱动器出现故障，您将失去所有数据
• 性能可变性可能会给延迟敏感的应用程序造成问题，特别是对于小型随机写入操作

RAID 1：全面的数据保护

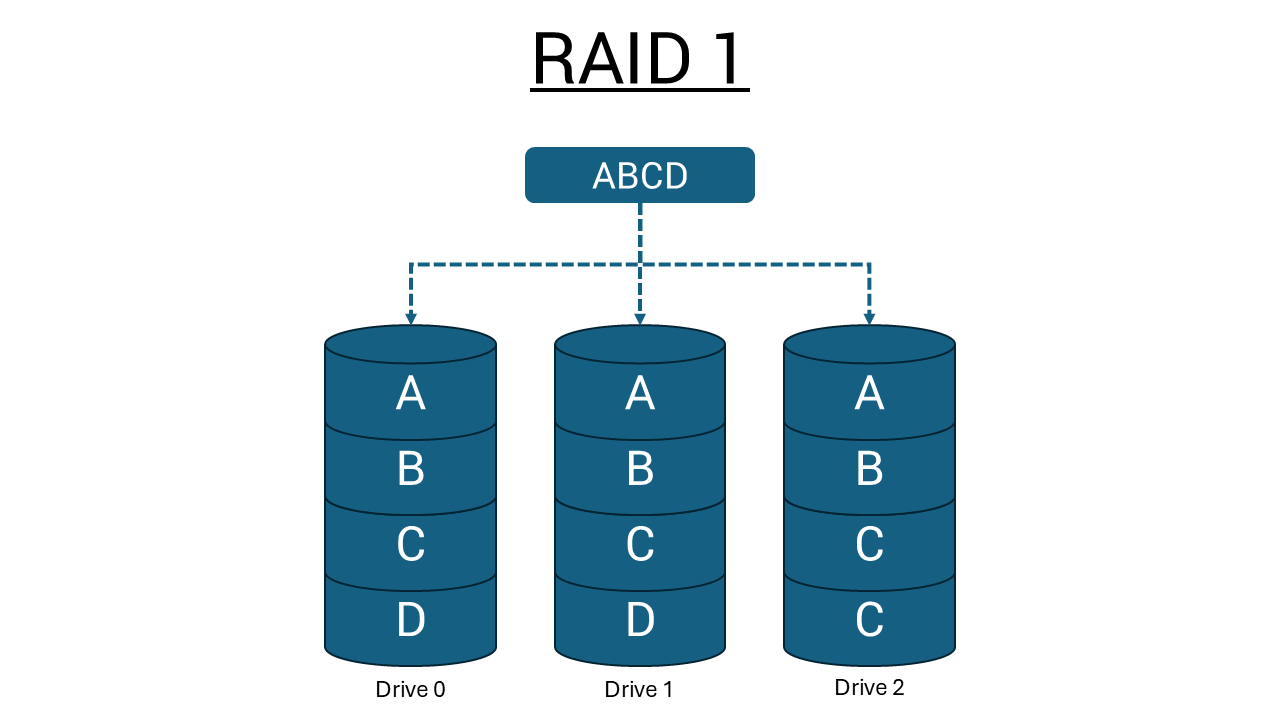

RAID 1（镜像）在两个驱动器上创建所有内容的相同拷贝。您保存的每个文件都会同时写入两个驱动器，从而形成一个完美的镜像。所有 I/O 操作的执行方式必须与两个驱动器相同，因此，当型号不同时，驱动器性能的变化会导致 I/O 操作的完成速度仅与最慢驱动器一样快。

优点：

• 完整的数据冗余 — 如果一个驱动器出现故障，您的数据仍然安全无虞
• 系统继续正常运行，仅有一个正常工作的驱动器
• 非常适合重要文档、业务数据和不可替代的文件

注意事项：

• 仅将总驱动器容量的一半用于存储
• 性能受不匹配对中速度较慢的驱动器的限制

高级 RAID 级别

某些戴尔工作站可能支持其他 RAID 配置：

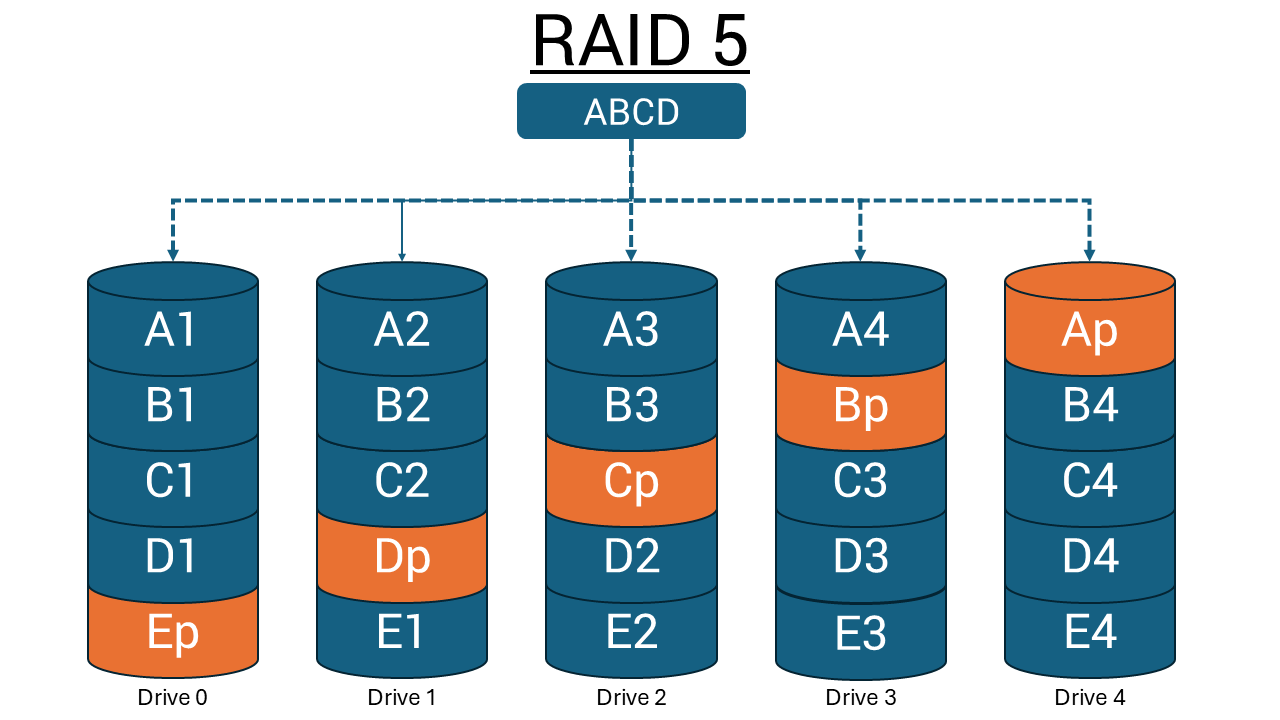

• RAID 5：需要至少三个驱动器，通过分布式奇偶校验提供一个驱动器故障的容错能力
• RAID 10：结合了 RAID 0 和 1 的优势，但至少需要四个驱动器
• RAID 6：为任务关键型应用程序提供双奇偶校验保护，可处理两个同时发生的驱动器故障

这些高级级别通常在具有专用 RAID 控制器的 Dell Precision 工作站上找到。

重要的 RAID 限制

英特尔傲腾兼容性：跨戴尔系统的英特尔傲腾配置不支持 RAID。

否，使用不同制造商、型号、大小和转速（轴转速或 RPM）的硬盘完全有效。混用驱动器品牌、型号和转速可能会导致性能不太一致。

选择适合您需求的 RAID

根据您的优先事项和使用戴尔系统的方式来选择合适的 RAID 配置。

在需要时选择 RAID 0：

• 游戏或内容创作的出色性能
• 快速传输大型媒体文件
• 快速应用程序加载和系统响应
• 充分利用您的驱动器容量

更适合：内容创作者、开发人员和具有单独备份策略的用户。

在需要时选择 RAID 1：

• 重要文件的数据保护
• 系统可靠性，适合业务用途
• 确信您的数据安全无虞，让您高枕无忧
• 驱动器出现故障时继续操作

适合：业务用户、处理关键数据的专业人员，以及任何重视数据安全性而非出色性能的用户。

系统要求和功能

在设置 RAID 之前，请验证您的特定戴尔型号是否支持它：

1. 查看戴尔支持：访问 戴尔手册 并输入您的服务编号或快速服务代码
2. 查看系统规格：在技术规格中查找 RAID 支持
3. 验证驱动器要求：确保您具有适当数量和类型的驱动器

硬件要求：

• 具有相同核心接口体系结构（例如，全部为 SATA 或全部为 SAS）的两个或更多驱动器，以便与 RAID 控制器正确通信。
  注意： 在 RAID 阵列中使用不同容量的驱动器时，阵列的运行就像所有驱动器都具有最小驱动器的容量一样。因此，较大驱动器上的任何额外容量都无法在标准 RAID 配置中使用。
• 可用的驱动器托架或 M.2 插槽
• 对 RAID 配置的 BIOS/UEFI 支持
• 兼容的 RAID 控制器（内置或附加卡）

RAID 域控制器是什么？

RAID 控制器管理多个硬盘驱动器，使它们作为一个逻辑驱动器协同工作。

RAID 体系结构的类型

两种类型的 RAID 控制器：

基于硬件的 RAID

使用专用物理控制器来管理硬盘。

• 提供高速度和高可靠性
• 可以独立于系统处理器工作
• 通常内置在主板中或作为单独的卡

基于软件的 RAID

使用系统的处理器和内存来管理 RAID。

• 无需特殊硬件
• 经济高效，但可能会降低整体系统性能
• 比硬件 RAID 慢

设置 RAID：分步说明

RAID 设置过程因戴尔系统型号和控制器类型而异。

准备工作

1. 确保您的戴尔系统中安装了两个或更多驱动器。
   注意： 在 RAID 阵列中使用不同容量的驱动器时，阵列的运行就像所有驱动器都具有最小驱动器的容量一样。因此，较大驱动器上的任何额外容量都无法在标准 RAID 配置中使用。
2. 验证所有驱动器是否都与 SATA 数据线和电源线正确连接
3. 准备好 Windows 安装介质

基于英特尔的标准系统

在 BIOS/UEFI 中配置 SATA 模式：

1. 重新启动计算机，然后按 F2 键以打开 BIOS/UEFI 设置。
2. 导航至存储 或 系统配置 设置
3. 找到 SATA 操作模式 并将其从 AHCI 更改为 RAID
4. 保存更改 并退出 UEFI 设置（通常为 F10）
5. 重新启动计算机

创建 RAID 阵列（传统 BIOS 系统）：

1. 在启动过程中看到英特尔快速存储技术提示时按 Ctrl + I
2. 从菜单中选择“Create RAID Volume”
3. 为您的 RAID 卷选择一个名称。
4. 选择 RAID 级别 （RAID 0 用于提高性能，RAID 1 用于保护）
5. 选择要包含在阵列中的驱动器
6. 设置条带大小 （对于大多数用户，建议使用 128 KB）
7. 确认配置 并等待完成

创建 RAID 阵列（UEFI 系统）：

1. 在启动过程中出现戴尔启动画面时按 F12 键
2. 从预引导菜单中选择“Device Configuration”
3. 选择 Create RAID Volume 并按 ENTER 键。
4. 使用 + 键选择 RAID 级别以切换选项
5. 通过突出显示并按 Enter 键，然后键入“X”来标记驱动器
6. 选择“Create Volume” 并确认配置
7. 等待阵列创建 完成

基于 AMD 的 Precision 工作站

对于配备 AMD 处理器的 Precision T7875 塔式工作站等系统：

1. 在启动过程中按 F2 键进入 BIOS 设置
2. 导航至存储配置 设置
3. 为相应的控制器启用 RAID 模式
4. 保存并重新启动 系统
5. 使用 AMD RAIDXpert2 实用程序 创建和管理 RAID 阵列
6. 按照屏幕上的提示配置 所需的 RAID 级别

具有专用 RAID 控制器的系统

对于配备 Broadcom MegaRAID 控制器的 Precision 工作站：

1. 使用适当的组合键（通常为 Ctrl + H）访问 RAID BIOS
2. 使用 MegaRAID 配置实用程序 创建虚拟驱动器
3. 配置 RAID 级别、条带大小和其他参数
4. 初始化虚拟驱动器 并继续进行操作系统安装

安装操作系统

1. 插入 Windows 安装介质 并重新启动计算机
2. 从安装介质启动 （按 F12 键选择启动设备）
3. 正常继续 Windows 安装
4. 当系统提示您选择驱动器时，选择您的 RAID 卷
5. 照常完成安装

监视和维护 RAID 阵列

定期监控可保持 RAID 阵列平稳运行，并提醒您注意潜在问题。

安装管理软件

• 英特尔快速存储技术：对于基于英特尔的系统，请从戴尔支持网站下载并安装英特尔 RST 应用程序。该软件提供实时监控、性能统计和自动通知。
• AMD RAIDXpert2：对于基于 AMD 的系统，使用 AMD RAIDXpert2 实用程序进行全面的 RAID 管理和监控。
• MegaRAID Storage Manager：对于具有专用 Broadcom 控制器的系统，请安装相应的管理软件以获得高级监控功能。

定期维护任务

• 监视驱动器运行状况：每月检查管理软件是否有警告信号或错误消息。
• 保持驱动程序更新：在驱动程序更新可用时安装，以确保最佳性能和兼容性。
• 规划驱动器更换：考虑每 3-5 年主动更换一次驱动器，以防止 RAID 1 配置中同时发生故障。
• 维护单独的备份：即使使用 RAID 1 保护，也可以在外部驱动器或云存储上维护关键数据的备份。

常见 RAID 问题故障处理

即使设置正确，您也可能会遇到 RAID 配置方面的问题。

RAID 阵列未配置

症状：BIOS 不显示 RAID 选项，或者 Windows 未检测到阵列。

解决方案：

1. 检查驱动器连接：确保所有 SATA 数据线和电源线均已牢固连接
2. 验证 RAID 模式：确认 BIOS 设置为 RAID 模式，而不是 AHCI
3. 更新 BIOS：从戴尔支持网站下载并安装最新的 BIOS 版本
4. 检查驱动器兼容性：确保驱动器具有相同的核心接口体系结构（例如，全部为 SATA 或全部为 SAS），以便与 RAID 控制器正确通信。

降级的 RAID 1

症状：系统警告驱动器故障或阵列降级状态。

解决方案：

1. 识别出现故障的驱动器：使用 RAID 管理软件检查驱动器状态
2. 更换故障驱动器：在同一位置安装类似的驱动器（如果可能的话）
3. 重建阵列：系统应自动开始重建镜像
4. 监视重建过程：这可能需要几个小时，具体取决于驱动器容量

RAID 0 性能极差

症状：预期的性能提升并不明显。

解决方案：

1. 验证驱动器匹配：
   • 在 RAID 阵列中使用不同容量的驱动器时，阵列的运行就像所有驱动器都具有最小驱动器的容量一样。因此，较大驱动器上的任何额外容量都无法在标准 RAID 配置中使用。
   • 您的 RAID 阵列的运行速度只能与系统中最慢的驱动器一样快。如果混用 5400 RPM 驱动器和 7200 RPM 驱动器，阵列将默认采用较慢的速度。
2. 检查条带大小：128 KB 适用于大多数应用程序
3. 更新存储驱动程序：从戴尔支持网站下载最新的驱动程序
4. 监视应用程序工作负载：RAID 0 性能优势因 I/O 数据块大小和访问模式而异

RAID 设置后的启动问题

症状：计算机无法启动或显示“未找到操作系统”。

解决方案：

1. 检查引导顺序：确保 RAID 卷位于引导优先级中的第一位
2. 验证 RAID 模式：确认 SATA 操作仍设置为 RAID 模式
3. 检查阵列状态：使用 F12 > 设备配置 （UEFI） 或管理软件验证阵列运行状况
4. 修复引导文件：使用 Windows 安装介质访问修复工具
5. 重新安装 Windows：如果其他解决方案失败，则可能需要全新安装

特定于型号的说明和其他资源

虽然本指南涵盖常规的 RAID 设置步骤，但您的特定戴尔型号可能具有独特的要求或具有其他功能。有关特定于型号的详细说明：

1. 访问 戴尔支持 at support.dell.com
2. 输入服务编号或选择型号。
3. 从手册和文档部分下载系统的用户手册
4. 在支持文章中检查特定于型号的 RAID 指南

您的用户手册包含详细说明、准确的 BIOS 菜单位置以及您的特定戴尔系统的任何特殊注意事项。

常见问题

1.哪些戴尔系统支持 RAID？

答：RAID 支持因型号而异，并且并非在所有戴尔系统上都可用。例如，OptiPlex 7010 不支持 RAID，而 OptiPlex 9010 支持，即使它们共享相似的芯片组。通常，特定 OptiPlex 型号、Precision 工作站和服务器等高端业务系统包括 RAID 支持。像 Precision 5570 这样的移动工作站支持具有多个驱动器配置的 RAID。请始终在戴尔支持上检查您的特定型号的规格。

2.是否可以在不丢失数据的情况下将现有的单个驱动器转换为 RAID？

答：否，设置 RAID 需要格式化所涉及的驱动器，这将擦除所有现有数据。在配置 RAID 之前，您必须将数据备份到外部驱动器或云存储。设置 RAID 阵列后，您可以从备份还原数据。之所以存在这种限制，是因为 RAID 从根本上改变了跨驱动器存储和访问数据的方式。

3.如果 RAID 1 中的一个驱动器出现故障，会发生什么情况？

答：在 RAID 1 中，如果一个驱动器出现故障，系统会继续使用剩余的驱动器正常运行。您将收到有关降级阵列状态的警告，但仍可访问所有数据。您应尽快使用类似的驱动器替换发生故障的驱动器，并允许系统重建镜像。在重建期间，您的数据容易受到攻击，因为只有一个拷贝，因此在重建完成之前，请避免密集的磁盘操作。

4.为什么我应该将相同的驱动器用于 RAID？

答：为了获得最佳 RAID 性能，Dell Technologies 建议尽可能使用相同的驱动器型号，但并非强制要求。混用驱动器品牌、型号和转速可能会导致性能不太一致。

5.是否可以将 RAID 与英特尔傲腾内存配合使用？

英特尔傲腾配置不支持 RAID。如果您有配备英特尔傲腾的系统，则无法在 RAID 阵列中配置存储驱动器。这是适用于戴尔系统的硬件限制。

6.我的戴尔系统支持哪些 RAID 级别？

答：大多数戴尔消费者和企业系统支持 RAID 0 和 RAID 1。更高端的 Precision 工作站可能支持 RAID 5 和 RAID 10 等附加级别，尤其是在配备专用 RAID 控制器时。可用的确切 RAID 级别取决于您的具体型号和硬件配置。请查看 系统的文档 ，了解有关型号功能的明确信息。

7.如何知道我的 RAID 阵列是否正常？

答：为您的系统使用适当的管理软件：针对基于英特尔的系统使用 英特尔快速存储技术，针对 AMD 系统使用 AMD RAIDXpert2，或者针对具有专用控制器的系统使用 MegaRAID Storage Manager。这些应用程序可实时监视驱动器运行状况、性能指标和警报通知。您还可以通过 BIOS/UEFI 设置或 UEFI 系统上的 F12 设备配置菜单检查阵列状态。

8.是否可以将 RAID 与 NVMe SSD 驱动器配合使用？

答：是的，当前的一些戴尔系统支持带有 NVMe SSD 驱动器的 RAID 配置。例如，Precision 5570 支持具有多个驱动器配置（包括 NVMe 驱动器）的 RAID。NVMe RAID 可以提供出色的性能优势，尤其是在 RAID 0 配置中。但是，在尝试配置之前，请确保系统的 M.2 插槽和芯片组支持 NVMe RAID。

9.如果我的系统在 BIOS 中没有 RAID 选项，我该怎么办？

答：某些戴尔型号（如 OptiPlex 7010）在其 BIOS 设计上不包含 RAID 支持。这是一个无法通过软件更新克服的硬件限制。如果 RAID 功能对于您的需求至关重要，您可能需要升级到支持 RAID 的其他戴尔型号或考虑外部 RAID 解决方案。

10.我的戴尔系统有多个驱动器托架或插槽 - 这是否意味着它支持 RAID？

答：否，具有多个驱动器托架或 M.2 插槽并不能保证支持 RAID。RAID 功能需要特定的 BIOS/UEFI 支持和兼容的存储控制器，这因型号而异。例如，Precision 5680 具有多个驱动器 M.2 插槽，但其 BIOS 在设计上不支持 RAID，而类似的 Precision 5570 包含完整的 RAID 功能。许多戴尔系统在没有 RAID 功能的情况下可以容纳多个驱动器用于单独的存储卷。购买额外的驱动器用于 RAID 配置之前，请始终在戴尔支持上验证系统规格中的 RAID 支持。

11.重建 RAID 1 阵列需要多长时间？

答：RAID 1 重建时间取决于驱动器容量和系统性能。对于现代驱动器，重建过程预计需要几个小时。1 TB 的驱动器可能需要 2-4 小时，而更大的驱动器可能需要 8-12 小时或更长时间。在重建期间，系统性能可能会降低，并且由于仅存在一个数据副本，阵列很容易受到攻击。避免进行密集的磁盘操作，并确保系统在重建完成之前保持开启状态。
