Инструкции по извлечению заменяемых клиентом компонентов (CRU) из OptiPlex 7070 Ultra
Сводка: В этой статье приведены инструкции по извлечению компонентов настольного компьютера Dell OptiPlex 7070 Ultra, которые компания Dell считает допустимым для извлечения и замены любым.
Симптомы
В этих руководствах приведены пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) из компьютера OptiPlex 7070 Ultra. (CRU — это компоненты системы, которые можно извлечь или заменить без помощи инженера.) Руководства также содержат изображения, дополняющие описание.
Содержание:
Руководство по извлечению
Если данные руководства не содержат нужной информации, обратитесь к руководству по системе.
В следующей статье представлена информация о безопасной эксплуатации, с которой необходимо перейти перед началом работы с электрическим оборудованием.
Инструкции по извлечению
Примечание. Чтобы просмотреть материал по определенной теме, нажмите на заголовок соответствующего раздела ниже.
| 1. | Небольшая крестовая отвертка | 2. | Пластиковая лопатка |
| 3. | Маленькая шлицевая отвертка |
Примечание. Помните, что большой крестовой или плоской отверткой можно повредить головки винтов. Это сделает их удаление невозможным без специальных инструментов, которые недоступны нашим инженерам на местах.
-
Подготовка к снятию передней крышки:
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
-

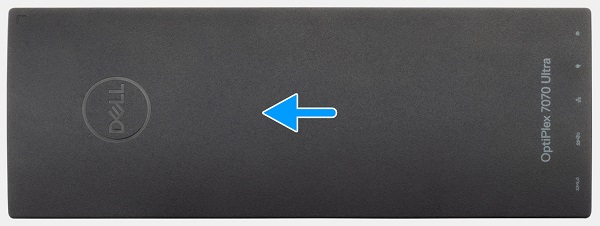

Когда система будет на задней панели, сдвиньте переднюю крышку к верхней части компьютера до тех пор, пока она не высвободится из корпуса.
-

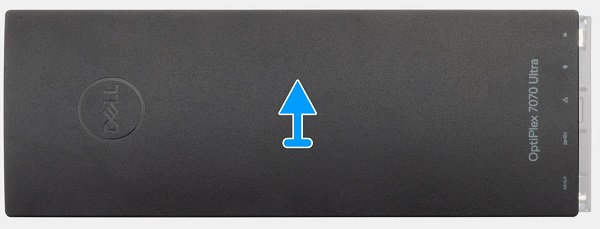

Поднимите крышку и снимите ее с компьютера.
-
Подготовка к извлечению жесткого диска 2,5":
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку.
-
-

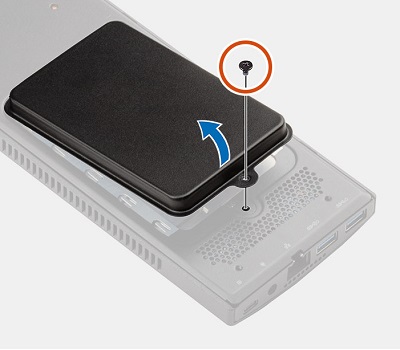

Жесткий диск расположен на задней панели системы на откидной панели. Открутите один винт, которым жесткий диск в сборе крепится к задней части системы, и откройте дверцу с жестким диском.
-

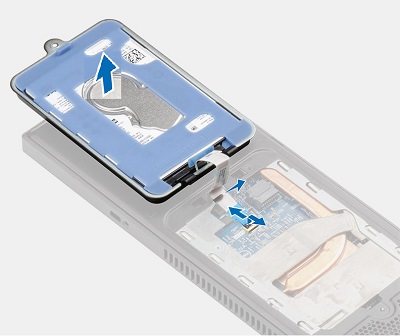

Поднимите фиксатор на разъеме ZIF, отсоедините кабель, извлеките его из слота на корпусе и извлеките жесткий диск и дверцу из системы.
Примечание. Перед извлечением кабеля жесткого диска запомните, как проложен кабель. Помните, что при установке нового жесткого диска необходимо будет перенаправить этот кабель, чтобы не повредить ленточный кабель.
-

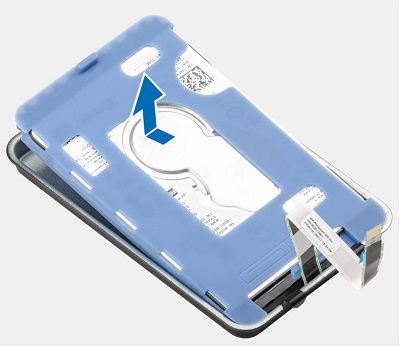

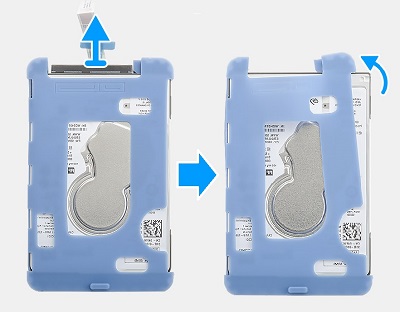

Потяните синий резиновый язычок на защитном чехле сбоку, противоположной кабелю жесткого диска, и извлеките модуль жесткого диска из дверцы в сборе.
-
Отсоедините кабель от жесткого диска, потяните за один угол открытой стороны защитного чехла, начиная с нижней части жесткого диска.
-
После того как один из сторон жесткого диска выдвинется из открытого конца защитного чехла, снимите чехол с жесткого диска.
-
Подготовка к извлечению платы M.2 SSD.
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку.
-
-

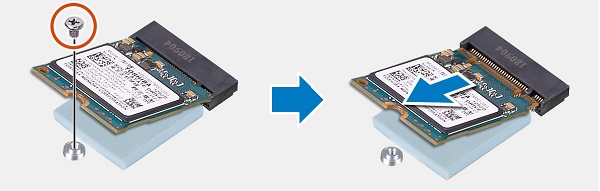

Разъем твердотельного накопителя расположен в нижней правой части системы. Открутите один винт, которым конец платы твердотельного накопителя крепится к корпусу.
-
Когда плата выдвинется под углом, извлеките ее из разъема и из компьютера.
-
Подготовка к извлечению модулей памяти.
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку.
-
-

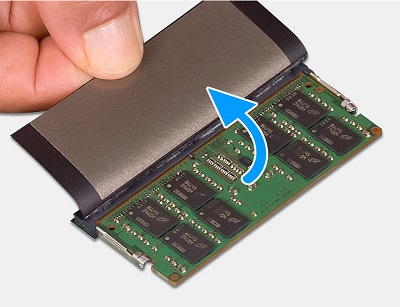

Память расположена в центре системы, поднимите абсорбатор-панель сверху от модуля памяти DIMM.
-

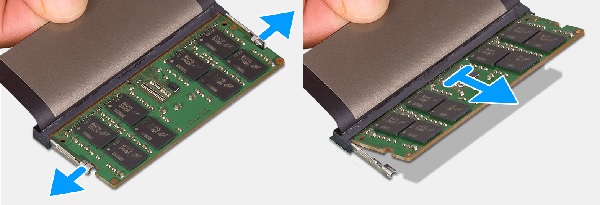

Раздвиньте выступы с обеих сторон модуля DIMM, чтобы высвободить модуль памяти DIMM, поднимите и извлеките модуль DIMM из разъема и компьютера.
Примечание. Повторите шаги 2 и 3 для всех дополнительных модулей памяти DIMM, установленных в системе.
-
Подготовка к снятию вентилятора системы:
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку.
-
-

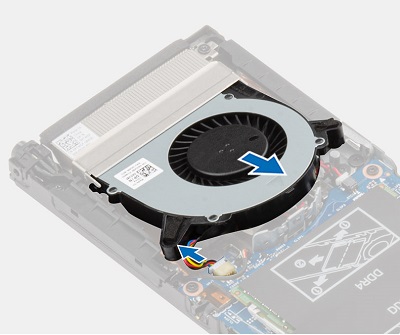

Системный вентилятор расположен на верхнем крае корпуса, отсоедините вентилятор от фиксатора и отсоедините кабель батарейки типа «таблетка» от системной платы.
-
Извлеките системный вентилятор из компьютера.
-
Подготовка к извлечению батарейки типа «таблетка»
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку исистемный вентилятор.
-
-

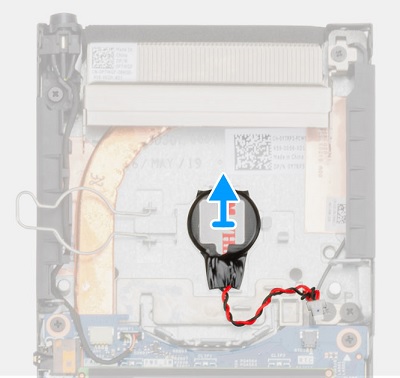

Батарейка типа «таблетка» расположена под системным вентилятором. После извлечения системы отсоедините кабель батарейки типа «таблетка» от системной платы. Высвободите фиксатор из фиксатора и поверните его полностью открытым.
-
Извлеките аккумулятор из компьютера.
-
Подготовка к извлечению платы беспроводной сети Wi-Fi.
-
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
-
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
-
Отсоедините компьютер и все подключенные устройства от электросети.
-
Снимите переднюю крышку.
-
-

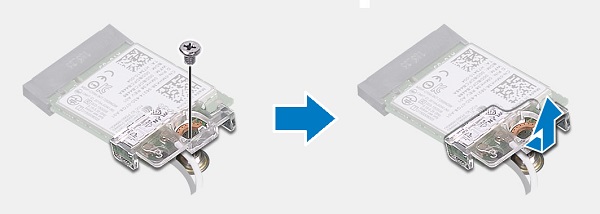

Плата WLAN расположена в нижней левой части корпуса. Выверните один винт из кронштейна, которым плата крепится к системной плате, и снимите скобу.
-

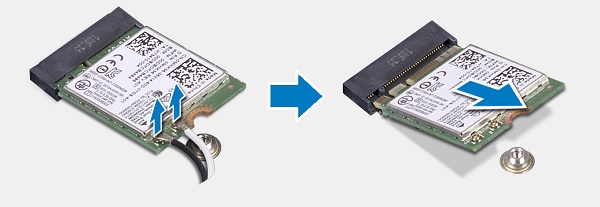

Отсоедините антенные кабели (это небольшие разъемы с нажимной шпилькой и слегка нажатием) от платы и извлеките плату из разъема и компьютера.
