Dell CloudLink: при состоянии подключения SVM оба узла CloudLink отображаются как недоступные

При выполнении команды svm status отображается состояние Connected.

svm status

Однако при выполнении команды svm status connection оба узла CloudLink отображаются как недоступные.

svm status connection

В разделе CloudLink webUI > AGENTS Machines >состояние агентов отображается как Connected.

Попробуйте перезапустить агент CloudLink, чтобы обновить подключение, перезапустив svmd :

systemctl restart svmd

Если узлы CloudLink по-прежнему отображаются как недоступные при подключении в состоянии svm, это может указывать на то, что UDP-порт 1194 блокируется межсетевым экраном. Агенты CloudLink, установленные на узлах SDS, должны иметь возможность связаться с CloudLink через порт 1194 как для TCP, так и для UDP. Если TCP-порт 1194 заблокирован, узлы SDS не смогут разблокировать свои диски после перезагрузки. Если порт UDP 1194 заблокирован, это не влияет на это, и узлы SDS должны разблокировать свои диски после перезагрузки.

Даже если межсетевой экран блокирует UDP-порт 1194, он все равно показывает, что подключение успешно установлено при выполнении команды:

nc -zvu cloudlink.ip 1194

Netcat не является надежным способом проверки UDP-трафика. Если брандмауэр настроен на отклонение пакетов, вы не получите ответа. Однако, если брандмауэр настроен на отбрасывание пакетов, он все равно будет отображать порт как открытый.

Мы запустили tcpdump на устройстве CloudLink и не увидел пакеты UDP от узлов SDS, поэтому, скорее всего, порт UDP 1194 блокируется. Заказчик совместно со специалистами по межсетевому экрану открыл порт UDP 1194. Исходная система — узлы SDS, а целевая — устройства CloudLink. Для получения доступа к консоли CloudLink необходимо обратиться в инженерный отдел CloudLink, так как она заблокирована.

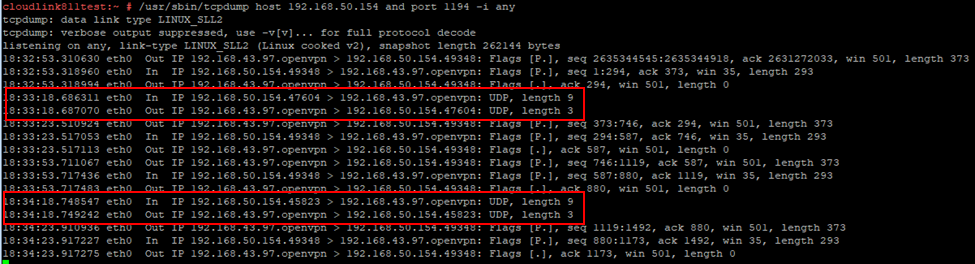

/usr/sbin/tcpdump host sdsnode1.ip or sdsnode2.ip or sdsnode3.ip and port 1194 -i any

Это то, что можно было бы ожидать, если открыты порты TCP и UDP 1194.

Поскольку консоль CloudLink заблокирована, вы можете вместо этого запустить tcpdump на узлах SDS. Если UDP-порт 1194 заблокирован, мы будем видеть только UDP-пакеты с сообщением «Out».

/usr/sbin/tcpdump host cloudlink1.ip or cloudlink2.ip and port 1194 -i any

Если UDP-порт 1194 открыт, мы должны увидеть UDP-пакеты с сообщением «In» и «Out».
