Проблема с шарнирной подставкой в сборе для моноблоков Inspiron и Vostro

Подставка не прикреплена

При получении приобретенной системы All-in-One (AIO) шарнирная подставка, поставляемая вместе с системой, перед отправкой не была прикреплена.

Это оригинальный дизайн для моделей моноблоков (AIO), перечисленных ниже.

• Моноблок Inspiron 24 3452
• Моноблок Inspiron 24 3455
• Моноблок Inspiron 24 серии 3459
• Моноблок Inspiron 24 3464
• Моноблок Inspiron 24 серии 5459
• Моноблок Inspiron 24 5488
• Моноблок Vostro 24 5450
• Моноблок Vostro 24 5460

Установка шарнирной подставки

Крепежные винты шарнирной подставки скрыты под крышкой шарниров на задней панели системы. Чтобы установить систему на шарнирную подставку, выполните следующие действия.

1. Снимите крышку шарнира на задней панели системы. После извлечения найдите четыре крепежных винта. (См. рисунки 1 и 2.)

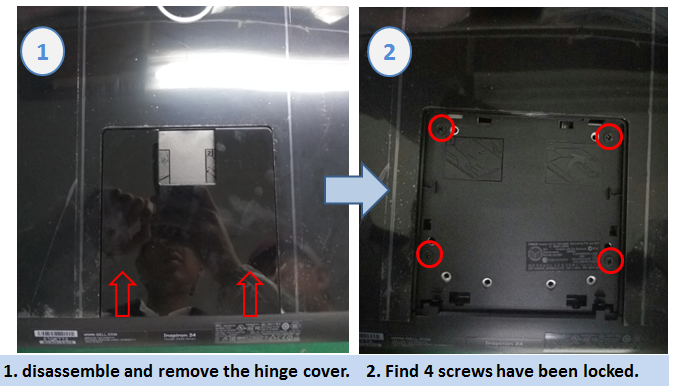

   Рис. 1 и 2. Снятие крышки петель и крепежные винты для доступа

2. Открутите четыре крепежных винта с головкой Philips и установите шарнирно-сочлененную подставку. (См. рис. 3 и 4.)

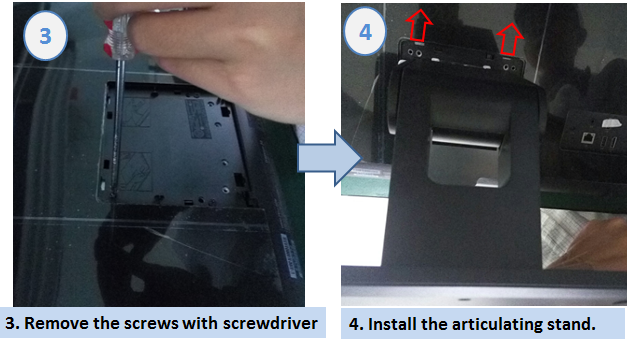

   Рисунки 3 и 4. - Снятие крепежных винтов и установка шарнирной подставки

3. Вкрутите четыре винта с головкой Philips, чтобы закрепить шарнирную подставку, затем установите на место крышку шарнира. (рис. 5 и 6)

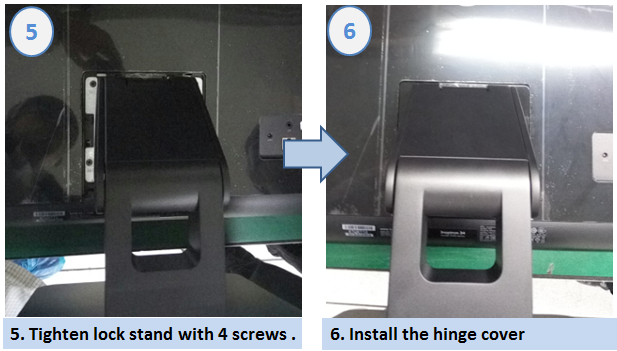

   Рис. 5 и 6. Переустановка винтов и крышки шарнира
