Inspiron Masaüstü Bilgisayar Tanılama Göstergeleri İçin Referans Kılavuzu
Summary: Bu makale, Inspiron Tower ve Hepsi Bir Arada (AIO) sistemlerinde kullanılan tanılama LED'leri ve sesli uyarı kodları için bir referans kılavuzudur
Article Content
Instructions
Inspiron Masaüstü Bilgisayar Tanılama Göstergeleri İçin Referans Kılavuzu
Dell Inspiron Masaüstü sistemleri, dahili tanılama göstergeleri alanında köklü bir geçmişe sahiptir. Bu göstergeler; sesli uyarılar, farklı durumları ve renkleri gösteren güç düğmeleri, belirli tanılama LED'leri veya tüm bunların bir kombinasyonu şeklinde olabilir. Açılış Sırasında Kendi Kendini Sınama (POST) sırasında sistemin hangi noktada sorun yaşıyor olduğunu gösteren.
Aşağıdaki makale, her bir modelde mevcut olan kodlara ve bu kodların anlamlarına yönelik bir referans rehberidir. Bu değişiklikler çeşitli modellerde ve yıllar içinde ılmıştır. Bu göstergeler, mevcut sorun gidermenizin nedenini belirlemek için gerçekleştirdiğiniz tüm sorun giderme adımlarını daraltmak için yalnızca bir başlangıç noktasıdır. Bu, ihtiyacınız olan uygun sorun giderme kılavuzunu daraltmak için bir başlangıç noktası olarak kullanılabilir. Alternatif olarak, daha fazla yardım için teknik destek ile iletişime geçebilir ve bu göstergeleri de ekleyebilirsiniz.
İçindekiler:
- Inspiron Masaüstü Serisi için Tanılama LED'leri (2020 ve Sonrası)
- Inspiron Masaüstü Serisi için Tanılama LED'leri (2015 - 2019)
- Inspiron Masaüstü serileri için Tanılama LED'leri (2008-2015)
- Inspiron Masaüstü Serileri için Tanılama LED'leri (2008 Öncesi)
- Inspiron Masaüstü Sesli Uyarı Kodları
- Kısaltmalar Sözlüğü
- Tanılama Göstergesi Kılavuzları
Not: Aşağıdaki tüm tablolarda, tanılama LED'leri yalnızca POST işlemi sırasındaki ilerleme durumunu gösterir. Bu LED'ler POST'un durmasına yol açan bir sorun belirtmez.
Not: Sisteminiz belirli bir hata kodunda durmadan POST işlemini tamamlar ve ardından siyah ekran verir mi? Bunun en olası nedeni, herhangi bir POST Yok sorunu değil, Önyükleme Yok sorunu yaşıyor olmasıdır.
Inspiron Masaüstü Serisi için Tanılama LED'leri (2020 ve Sonrası)
Şu anda satılan ve desteklenen kule sistemleri Sarı yanıp sönme koduyla değiştirildi. Bu, Dell'in dizüstü bilgisayar sistemlerinde yaygındır. PLED genellikle beyazdır.
Not: İçerikleri görmek için aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| Güç Düğmesi LED'i | Durum | Güç Durumu | Açıklama |
|---|---|---|---|
 |
Kapalı | S4 veya S5 | Güç Kapalı. LED boş. |
 |
Yanıp Sönen Sarı | - | Güç açıldığında LED'in başlangıçtaki durumu. Sarı Renkte Yanıp Sönme modeli tanılama önerileri ve olası arızalar için aşağıdaki tabloya bakın. |
 |
Sabit Sarı | - | Güç açıldığında LED'in ikinci durumu, güç kaynağının POWER_GOOD ve muhtemelen güç kaynağının düzgün çalıştığını gösterir. |
 |
Yanıp Sönen Beyaz Işık | S1 veya S3 | Sistem S1 veya S3 düşük güç durumunda. Bu, bir arıza durumunu belirtmez. |
 |
Kesintisiz Beyaz | S0 | Sistem S0 durumunda. Bu, çalışan bir makinenin normal güç durumudur. BIOS, işlemci kodlarını almaya başladığını göstermek için LED'i bu duruma getirir. |
Not: Güç seçeneklerinde güç düğmesi davranışını özelleştirebilirsiniz. Daha fazla bilgi için şu adreste ben ve Dell Bilgisayarım www.dell.com/support/manuals.

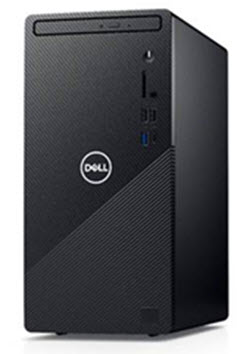

Inspiron 3880, 3881 vb.
Not: Yanıp sönen desenler 2 set sayıdan oluşur. Birinci Grup (Sarı Yanıp Söner), İkinci Grup (Sarı Yanıp Söner) olarak ayrılmıştır.
Örnek: Bellek algılanmadı (2,3), Pil LED'i iki kez sarı renkte yanıp söndükten sonra duraklar, ardından üç kez Sarı renkte yanıp söner, duraklar. Bu düzen, sistem kapatıncaya kadar devam eder.
- İlk Grup: Pil LED'i sarı renkte en fazla 9 kez yanıp söner, ardından ikinci grup çalıştırılmadan önce 1,5 saniye ara verilir.
- İkinci Grup: Pil LED'i Sarı renkte 9 kez yanıp söner, ardından ilk grubu yeniden çalıştırmadan önce 3 saniye duraklar.
Örnek: Bellek algılanmadı (2,3), Pil LED'i iki kez sarı renkte yanıp söndükten sonra duraklar, ardından üç kez Sarı renkte yanıp söner, duraklar. Bu düzen, sistem kapatıncaya kadar devam eder.
| LED Davranışı | Problem Tanımı | Sonraki Adımlar | |
|---|---|---|---|
| Sarı Yanıp Sönme Kodu | |||
| 1 | 2 | Kurtarılamayan SPI Flash Arızası |
|
| 2 | 1 | CPU Arızası |
|
| 2 | 2 | Sistem Kartı: BIOS, ROM Arızası |
|
| 2 | 3 | Bellek veya RAM algılanmadı |
|
| 2 | 4 | Bellek veya RAM arızası |
|
| 2 | 5 | Takılan Bellek Geçersiz |
|
| 2 | 6 | Sistem Kartı, Yonga Seti Hatası |
|
| 3 | 1 | CMOS pil arızası |
|
| 3 | 2 | PCI veya Ekran kartı/yonga arızası |
|
| 3 | 3 | BIOS Kurtarma 1 |
|
| 3 | 4 | BIOS Kurtarma 2 |
|
| 3 | 5 | Güç Rayı Arızası |
|
| 3 | 6 | Ücretli SPI Disk Bölümü Hatası |
|
| 3 | 7 | ME hatası |
|
| 4 | 2 | CPU Güç kablosu bağlantı sorunu |
|
Inspiron Masaüstü Serisi için Tanılama LED'leri (2015 - 2019)
Satılan ve desteklenen Tower ve Hepsi Bir Arada (AIO) sistemleriyle yanıp sönen güç LED'i standart sesli uyarı koduyla eş görünür. PLED genellikle beyazdır.
Not: İçerikleri görmek için aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| Güç Düğmesi LED'i | Durum | Güç Durumu | Açıklama |
|---|---|---|---|
 |
Kapalı | S4 veya S5 | Güç Kapalı. LED boş. |
 |
Yanıp Sönen Sarı | - | Güç açıldığında LED'in başlangıçtaki durumu. Sarı Renkte Yanıp Sönme modeli tanılama önerileri ve olası arızalar için aşağıdaki tabloya bakın. |
 |
Sabit Sarı | - | Güç açıldığında LED'in ikinci durumu, güç kaynağının POWER_GOOD ve muhtemelen güç kaynağının düzgün çalıştığını gösterir. |
 |
Yanıp Sönen Beyaz Işık | S1 veya S3 | Sistem S1 veya S3 düşük güç durumunda. Bu, bir arıza durumunu belirtmez. |
 |
Kesintisiz Beyaz | S0 | Sistem S0 durumunda. Bu, çalışan bir makinenin normal güç durumudur. BIOS, işlemci kodlarını almaya başladığını göstermek için LED'i bu duruma getirir. |
Inspiron 660s, 3252s ila 3655s ve 20 ila 27 AIO
| Tanılama Bip Kodları | |||
|---|---|---|---|
| LED Durumu | Bip Kodu | Neden | Önerilen Çözüm |
 |
1 | BIOS ROM Sağlama Toplamı devam ediyor veya hata verdi | Teknik Destek ile iletişime geçin |
 |
2 | Bellek Modülü algılanamadı | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
 |
3 | Yonga Seti Hatası
Günün saati sınama hatası A20 Geçidi Arızası Super I/O yonga Arızası Klavye denetleyicisi sınama hatası |
Teknik Destek ile iletişime geçin |
 |
4 | RAM okuma/yazma hatası | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
 |
5 | Gerçek Zamanlı Saat Arızası | CMOS Pilini değiştirin, sorun devam ederse Teknik Destek ile iletişime geçin |
 |
6 | Video BIOS sınama Arızası | Dell Tanılamasını çalıştırın |
 |
7 | CPU Önbellek Sınama Arızası | Teknik Destek ile iletişime geçin |
Inspiron Masaüstü serileri için Tanılama LED'leri (2008-2015)
Bu seride, güç düğmesi LED durumları ve sesli uyarı kodları kullanılmıştır. PLED genellikle beyazdır.
Not: İçerikleri görmek için aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| LED Durumu | Sistem Durumu | Önerilen Sonraki Adım | |
|---|---|---|---|
| Kapalı |  |
Bilgisayar kapalıdır veya şebekeden güç almıyordur | Güç Yok sorununu giderme |
| Yanıp Sönen Sarı |  |
Bilgisayar güç alıyor; aygıt arızalı veya yanlış takılmış olabilir | POST Yok sorununu giderme |
| Sabit Sarı |  |
Bilgisayar bekleme durumundadır | Normal çalışmayı devam ettirmek için klavyedeki bir tuşa basın, fareyi hareket ettirin veya güç düğmesine basın. Sorun devam ederse sesli uyarı kodunu dinleyin |
| Kesintisiz Beyaz |  |
Bilgisayar açıktır ve sorunsuz çalışıyordur | Bilgisayar yanıt vermiyorsa Önyükleme Yapılamıyor /Görüntü Yok sorununu giderin |
Inspiron 535s ila 710s ve Bir 19s - Bir (2310)
| Tanılama Bip Kodları | ||
|---|---|---|
| Bip Kodu | Neden | Önerilen Çözüm |
| 1 | BIOS ROM Sağlama Toplamı devam ediyor veya hata verdi | Teknik Destek ile iletişime geçin |
| 2 | Bellek Modülü algılanamadı | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 3 | Yonga Seti Hatası
Günün saati sınama hatası A20 Geçidi Arızası Super I/O yonga Arızası Klavye denetleyicisi sınama hatası |
Teknik Destek ile iletişime geçin |
| 4 | RAM okuma/yazma hatası | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 5 | Gerçek Zamanlı Saat Arızası | CMOS Pilini değiştirin, sorun devam ederse Teknik Destek ile iletişime geçin |
| 6 | Video BIOS sınama Arızası | Dell Tanılamasını çalıştırın |
| 7 | CPU Önbellek Sınama Arızası | Teknik Destek ile iletişime geçin |
Inspiron Masaüstü serileri için Tanılama LED'leri (2008 Öncesi)
Bu seride, Towers ve Hepsi Bir Arada (AIO) sistemlerinde güç düğmesi LED durumları ve sesli uyarı kodları kullanılmıştır. PLED genellikle mavidir.
Not: İçerikleri görmek için aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| LED Durumu | Sistem Durumu | Önerilen Sonraki Adım | |
|---|---|---|---|
| Kapalı |  |
Bilgisayar kapalıdır veya şebekeden güç almıyordur | Güç Yok sorununu giderme |
| Yanıp Sönen Sarı |  |
Bilgisayar güç alıyor; aygıt arızalı veya yanlış takılmış olabilir | POST Yok sorununu giderme |
| Sabit Sarı |  |
Bilgisayar güç kaynağını da içeren bir hata durumundadır | POST Yok sorununu giderme |
| Yanıp Sönen Mavi |  |
Bilgisayar Bekleme durumundadır | Normal çalışmayı devam ettirmek için klavyedeki bir tuşa basın, fareyi hareket ettirin veya güç düğmesine basın. Sorun devam ederse sesli uyarı kodunu dinleyin |
| Sürekli Mavi |  |
Bilgisayar açıktır ve sorunsuz çalışıyordur | Bilgisayar yanıt vermiyorsa Önyükleme Yapılamıyor /Görüntü Yok sorununu giderin |
Inspiron 518s ila 530s
| Tanılama Bip Kodları | ||
|---|---|---|
| Bip Kodu | Neden | Önerilen Çözüm |
| 1 | BIOS ROM Sağlama Toplamı devam ediyor veya hata verdi | Teknik Destek ile iletişime geçin |
| 2 | Bellek Modülü algılanamadı | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 3 | Yonga Seti Hatası
Günün saati sınama hatası A20 Geçidi Arızası Super I/O yonga Arızası Klavye denetleyicisi sınama hatası |
Teknik Destek ile iletişime geçin |
| 4 | RAM okuma/yazma hatası | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 5 | Gerçek Zamanlı Saat Arızası | CMOS Pilini değiştirin, sorun devam ederse Teknik Destek ile iletişime geçin |
| 6 | Video BIOS sınama Arızası | Dell Tanılamasını çalıştırın |
| 7 | CPU Önbellek Sınama Arızası | Teknik Destek ile iletişime geçin |
Inspiron Masaüstü sesli Uyarı kodları
Çeşitli tanılama LED'i türlerine ek olarak, bu sistemlerin modellerinde çeşitli sesli uyarı kodları bulunmaktadır.
Bu kodlar üreticiler arasında tanınmakta olup uzun bir süredir değişmemiştir.
Bu kodların açıklamaları aşağıdaki tabloda görüntülenir.
Not: İçerikleri görmek için aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| Tanılama Bip Kodları | ||
|---|---|---|
| Kod | Neden | Önerilen Çözüm |
| 1 | BIOS ROM Sağlama Toplamı devam ediyor veya hata verdi | Teknik Destek ile iletişime geçin |
| 2 | Bellek Modülü algılanamadı | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 3 | Yonga Seti Hatası
Günün saati sınama hatası A20 Geçidi Arızası Super I/O yonga Arızası Klavye denetleyicisi sınama hatası |
Teknik Destek ile iletişime geçin |
| 4 | RAM okuma/yazma hatası | Bellek ve Bellek Yuvaları Sorunlarını Giderme |
| 5 | Gerçek Zamanlı Saat Arızası | CMOS Pilini değiştirin, sorun devam ederse Teknik Destek ile iletişime geçin |
| 6 | Video BIOS sınama Arızası | Dell Tanılamasını çalıştırın |
| 7 | CPU Önbellek Sınama Arızası | Teknik Destek ile iletişime geçin |
Kısaltmalar Sözlüğü:
Bu makaledeki kısaltmaların tanımları için tabloya bakın.
| Kısaltma | Tanım |
|---|---|
| BIOS | Temel Giriş/Çıkış Sistemi |
| CFG | Kaynak Yapılandırması |
| CPU | Merkezi İşlem Birimi |
| DIMM | Çift Yerleşik Bellek Modülü |
| DMA | Doğrudan Bellek Erişimi |
| EC | Yerleşik Denetleyici |
| HECI | Ana Bilgisayar Yerleşik Denetleyici Arabirimi |
| LCD | Sıvı Kristal Ekran |
| LED | Işık Yayan Diyot |
| MBF | Anakart Arızası |
| MBIST | Bellek Yerleşik Kendi Kendini Sınaması |
| ME | Management Engine |
| MEM | Bellek |
| NVRAM | Geçici Olmayan Rastgele Erişimli Bellek |
| PCI | Çevre Birimi Bileşen Ara Bağlantısı |
| POV | Video Sonrası Etkinlik |
| PRV | Video Öncesi Etkinlik |
| PSU | Güç Kaynağı Ünitesi |
| RAM | Rastgele Erişimli Bellek |
| RCM | Kurtarma Modu |
| ROM | Salt Okunur Bellek |
| RTC | Gerçek Zamanlı Saat |
| S0 | Sistem Güç Durumu S0 – Bu, Windows bilgisayarınızın açık olduğu Çalışma Durumudur. |
| S1 | Sistem Güç Durumu S1 – Bu uyku durumunda CPU durdurulur ve bilgisayarınız bekleme modundadır. |
| S2 | Sistem Güç Durumu S2 – İşlemci güç kaybı nedeniyle CPU ve sistem önbelleğinin kaybolması dışında bu durum S1'e benzerdir. |
| S3 | Sistem Güç Durumu S3 – Bu durumda veriler RAM'e kaydedilir, sabit sürücüler ve diğer donanımlar kapanır. |
| S4 | Sistem Güç Durumu S4 – Bu durumda RAM ve diğer veriler sabit diske kaydedilir. |
| S5 | Sistem Güç Durumu S5 – Sistem kapalıdır. |
| SBIOS | Küçük Kart Arabirimi İşletim Sistemi |
| SPI | Seri Çevre Birimi Arabirimi |
| STD | Önyükleme Devri |
| STO | Depolama Aygıtı |
| TPM | Güvenilir Platform Modülü |
| USB | Evrensel Seri Veriyolu |
| VID | Video |
Not:
Tanınabilir bir kod görüyorsanız lütfen talimatları izleyin. Yerel destek biriminizle iletişime geçmeniz gerekiyorsa lütfen kod bilgilerine sahip olduğundan emin olun. Teknisyenin daha fazla yardım için bu bilgilere ihtiyacı vardır.
Yukarıda listelenmemiş, tanınmayan bir kod görüyorsanız lütfen yerel destek biriminizle hemen iletişime geçin.
Tanınabilir bir kod görüyorsanız lütfen talimatları izleyin. Yerel destek biriminizle iletişime geçmeniz gerekiyorsa lütfen kod bilgilerine sahip olduğundan emin olun. Teknisyenin daha fazla yardım için bu bilgilere ihtiyacı vardır.
Yukarıda listelenmemiş, tanınmayan bir kod görüyorsanız lütfen yerel destek biriminizle hemen iletişime geçin.
Daha fazla yardıma ihtiyacınız olursa lütfen Dell Teknik Destek ile iletişime geçin.
