Dell Networking OS10 Rotaları Yüklü Değil

• Bilgi Toplama:
  • Video (Video) öğesini vurgulamak için sosreport Sistem günlüklerini ve donanım tabloları bilgilerini toplama komutu.
  • Topoloji haritalarını ve yapılandırma ayrıntılarını toplayın.
  • hshell -c "l3 info" komutu, tablo alanının tükenip tükenmediğini gösterir.
• Sorunu Tanımlama:
  • Hangi yolların çalışmadığını ve cihazların iletişim kuramadığını kontrol edin.
  • Kullanıcı arayüzü uygulamalarını başlatmak için OS10 show komutlarını kullanıyorsanız, yönlendirme tablosunda yolları görebilirsiniz.
  • OS10 çekirdeğinden, ping Kaynak ve hedef arasında çalışır.
  • Rota defip kullanan tablo hshell yaparsınız.
    • IPv4 için, hshell -c "´l3 defip show" rota girişini kontrol etmek için kullanılabilir.
    • IPv6 için, hshell -c "l3 ip6route show" rota girişini kontrol etmek için kullanılabilir.
    • Geçerli tablonun kullanımını şununla kontrol edin: hshell -c "l3 info" yaparsınız.
  • Ayrıca journalctl aşağıdaki girişleri arayarak çıktı.

//========

[ROUTE:HAL-RT-DR], Error: hal_fib_route_add vrf_id: 8, prefix: 201.54.14.249, prefix_len: 32, hal_err: -1 (Failure)
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Failed to add route in Unit 0. Err: Table full.
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Route Add failed

//========

• Tablo kullanım hesaplaması aşağıdaki gibidir:

Example:

ip6 routes – 12 (show ipv6 route summary including all VRF)
ipv4 routes - 12 (show ip route summary including all VRF)
total routes = 36 = ip6-routes*2 + ip4-routes  <------ Note: IPv6 takes two entries.

l3 info shows the number of used/total-entries hosts/route entries.

//=======
OS10#system "sudo hshell -c 'l3 info'"
 hosts            :     12 / 147456
routes           :     31 /  32768
nexthops         :      9 /  65536
ecmp_groups      :      0 /   4096
overlay_ecmp_defrag  :      0
underlay_ecmp_defrag :      0
//=======

• Temel Neden:
  • Bu sorun herhangi bir OS10 sürümünde meydana gelebilir.
  • Sorun, Broadcom donanım tablosunun dolu olması ve yeni yolların eklenmesinin engellenmesinden kaynaklanmaktadır.
• Destekleyici Belgeler:
  • Ayrıntılı komut kullanımı ve donanım sınırlamaları için en son Dell SmartFabric OS10 Kullanıcı Kılavuzu'na bakın.

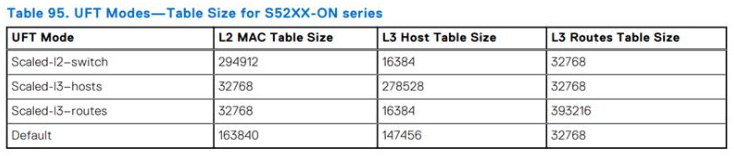

  • S5200 platformu için donanım sınırları:

• Bu bir donanım sınırlaması olduğundan OS10 kodunda bu sorunu düzeltmeye yönelik bir niyet yoktur. Bu sınırlamaya geçici bir çözüm bulmak için aşağıdaki seçeneklerden bazılarıyla çalışın
  • Aşağıdaki komutla mevcut donanım profilini kontrol edin ve sınırlar dahilindeki rotaları ve ana bilgisayarları yeterli düzeyde tutun.

Note: The command was taken from s5248f.
OS10# show hardware forwarding-table mode all

 Mode             default scaled-l2  scaled-l3-routes scaled-l3-hosts
 L2 MAC Entries   163840   294912     32768            98304
 L3 Host Entries  147456   16384      16384            212992
 L3 Route Entries 32768    32768      131072           98304
