PowerEdge：如何查找 PowerEdge 服务器支持的内存配置指南

目录

• 我的 PowerEdge 服务器支持哪种内存配置？
• 我的 PowerEdge 服务器上附带的内存
• 适用于戴尔 PowerEdge 服务器的不同类型的内存 DIMM
• 基于 R740 服务器的内存升级示例

我的 PowerEdge 服务器支持哪种内存配置？

每个戴尔服务器都有不同类型的内存和配置。有关服务器可以支持的内存的详细信息，请参阅用户手册。

要查看戴尔服务器的手册，请转至 戴尔支持。

1. 输入 服务器的服务标签。
2. 访问 选项卡菜单 Documentation 并向下滚动到 Manuals和 Documents。
3. 找到 您的系统类型安装和服务手册。单击 View PDF 或 View Page。
4. 搜索菜单安装和卸下系统组件 > 内存或系统内存。
5. 您应该找到有关戴尔服务器内存配置的详细信息。

R740 的示例：

在这里，我们看到 R740 支持双列直插式内存模块 （DIMM） - DDR4 寄存式 DIMM （RDIMM）、低负载 DIMM （LRDIMM）、非易失性 DIMM （NVDIMM-N） 和直流永久性内存模块 （DCPMM）。系统内存会保存处理器运行的指令。所有其他内存信息都位于此处。

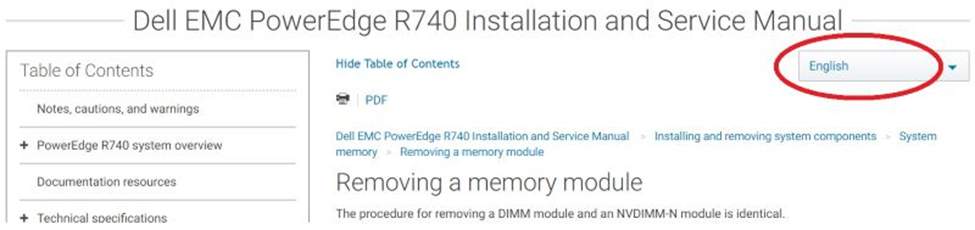

图 3： 显示安装和支持手册中语言选择的示例。

要 卸下 或 安装 内存模块：

1. 搜索菜单安装和卸下系统组件>内存或系统内存>卸下内存模块或安装内存模块。
2. 您应该会找到有关如何卸下和安装戴尔服务器内存模块的详细信息。

我的 PowerEdge 服务器上附带的内存

要检查戴尔服务器中的当前内存，请转至 戴尔支持主页。

1. 输入服务器的服务标签。
2. 访问菜单产品详细信息查看>系统配置
3. 从配置列表中找到戴尔服务器随附的内存。

适用于戴尔 PowerEdge 服务器的不同类型的内存 DIMM

RDIMM：通过缓冲和寄存地址、控制和时钟行，RDIMM可从系统内存总线中删除负荷并将这些负荷隔离到DIMM上明确定义的信号路径。尽管此寄存器缓冲这些信号会造成一定的延迟时间，但只要传输开始，内存的管道性质便允许进行全速访问。系统内存总线只会看到一个负荷（寄存器的负荷），而不是在这些信号上具有八个或十六个负荷。但是，RDIMM上的数据I/O信号仍然会直接连接在连接器和各个DRAM之间（一个4通道DIMM上最多四个负荷）。LRDIMM是PowerEdge第12代服务器上引入的一项新技术。LRDIMM 使用缓冲器设备缓冲 DRAM 与系统内存总线之间的数据 I/O 信号。

NVDIMM-N的永久性内存是一种颠覆性的存储级内存技术，相比传统存储技术，可实现前所未有的性能改进。每个 NVDIMM-N 提供 16 GB 的非易失性内存，并且具有与标准 288 针 DDR4 DIMM 相同的外形规格。NVDIMM-N 驻留在标准 CPU 内存插槽中，使数据靠近处理器。能够以 2666 MT/s DDR4 数据速率运行。NVDIMM-N 充分利用内存总线的高带宽和低延迟特征。为了进行比较，下表提供了 DDR4 相对于其他服务器存储介质的大致数据访问时间。

DCPMM的持久性和固态硬盘的数据存储容量。这意味着 DCPMM 具有与 TruDDR4 DIMM 相似的性能特性。SSD 的存储容量，以及在关闭电源又打开后或重新启动服务器后能够保持活动状态。这些特性为应用程序开发人员提供了执行数据 I/O 的新方法，并使服务器性能提升到新的水平。


基于 R740 服务器的内存升级示例

初始假设：

• 机器附带 2 个 CPU
• 机器使用 6 个内存 DIMM（384 GB，12 个 32 GB RDIMM，插槽 A1、A2、A3、A4、A5、A6、B1、B2、B3、B4、B5 和 B6 中每个 CPU 6 个）
• 机器将升级到 2/3 最大配置 （1 TB）。必须安装混合的 DIMM 容量才能使其达到目标内存量。

注意事项：

• 实施内存配置更改存在一些规则和技术限制
  • R740 > 技术规格 > 内存规格
  • R740 > 安装和服务手册安装 > 和卸下系统组件 > 系统内存 > 内存指南
  • R740 > 安装和服务手册安装和卸下系统组件>系统内存>一般>内存模块安装原则
• RDIMM 和 LRDIMM 不能混用，因此升级必须全部是 RDIMM 或全部是 LRDIMM！
• 由于上述原因，如果要在新配置中使用现有 DIMM，那么了解当前安装的内容至关重要
• 两个 CPU 之间的内存配置的大小和位置必须相同。
• 不能选择三重混合大小（32 GB DIMM、16 GB DIMM 和两个原始 8 GB DIMM），只允许两种不同的容量大小。

实施：

• 当前内存配置： 384 GB
  • 6 x 32 GB RDIMM（双列），每个 CPU 2666 MT/s
• 目标内存配置： 1024 GB （扩展示例）
  • 每个 CPU 4 个 128 GB LRDIMM（八列）2933 MT/s 速度
  • 4 x 128 GB LRDIMM（四列），每个 CPU 3200 MT/s
  • 6 个 64 GB RDIMM（双列）2666 MT/s + 6 个 32 GB RDIMM（双列），每个 CPU 2666 MT/s

更改所需内存选择的因素：

• 内存速度要求
  • 服务器上运行的应用程序是否受益于更快的内存，从而保证以更少的 DIMM 和更高的成本获得更高速度的内存？
  • 与速度相比，数量是最重要的因素吗？
• 内存选择是否符合内存预算？

三种不同选择的优势：

• 4 个 128 GB LRDIMM（八通道 （x8））2933 MT/s
  • 这是一种快速解决方案，可能处于每个 DIMM 的大多数配置可以支持的速度限制。
  • 这可能是一种昂贵的解决方案
• 4 个 128 GB LRDIMM（四列 （x4））3200 MT/s
  • 与上面类似，但考虑到 CPU 支持，有可能获得更高的速度，否则它将下降到下一个支持的速度（2933、2666 或 2133，基于基本 MT/s）
• 6 个 64 GB RDIMM（双列）2666 MHz + 6 个 32 GB RDIMM（双列）2666 MT/s
  • 这是数值选择，在这里，速度并不重要，重要因素在于容量。
  • 此配置使用可用的最大带宽，而不是最高的单个 DIMM 速度。

安装注意事项：

• 4 个 128 GB LRDIMM（八通道 （x8））2933 MT/s
  • DIMM 必须安装在特定插槽中才能按预期运行：1、2、5、6（A1/B1、A2/B2、A5/B5、A6/B6）
• 4 个 128 GB LRDIMM（四列 （x4））3200 MT/s
  • 这些也需要安装在上面提到的相同特殊插槽中
• 6 个 64 GB RDIMM（双列）2666 MHz + 6 个 32 GB RDIMM（双列）2666 MT/s
  • 按顺序进行安装：首先安装 64 GB RDIMM（A1/B1、A2/B2、A3/B3、A4/B4、A5/B5 和 A6/B6），然后在其余插槽中装入 32 GB RDIMM。
  • 插槽选项卡采用颜色编码。白色卡舌插槽是数字较低的插槽（1 到 6），黑色卡舌插槽是较高的数字插槽（7 到 12），因此白色为 64 GB，黑色为 32 GB。

如何在系统 BIOS 中设置不同的内存模式？

System Memory屏幕允许您查看所有内存设置以及启用或禁用特定内存功能，例如系统内存测试和节点交叉。

在系统设置主菜单中，单击系统 BIOS > 系统内存。

您可以指定内存运行模式。可用选项为Optimizer Mode（“优化器模式”）、Advanced ECC Mode（“高级ECC模式”）、Mirror Mode（“镜像模式”）、Spare Mode（“备用模式”）、Spare with Advanced ECC Mode（“带高级ECC的备用模式”）和Dell Fault Resilient Mode（“戴尔故障恢复模式”）。

 有关以下每种模式的信息，请参阅服务器的产品 手册 （仅英文版）：

• 优化器模式

• 高级 ECC 模式

• 镜像模式

• 备用模式

• Dell Fault Resilient Mode（“戴尔故障恢复模式”）
