如何识别戴尔台式机上的集成视频端口
摘要: 这是一个快速、简单的指南，可帮助确定台式机上的哪些端口使用集成图形处理单元 （GPU）。识别哪些端口使用附加的硬件（例如，带有 GPU 和内存的专用显卡）。以下信息提供了可帮助正确识别视频端口的方法。
本文适用于
本文不适用于
本文并非针对某种特定的产品。
本文并非包含所有产品版本。
说明
提醒：Dell Technologies 建议将显示屏（视频）线缆连接到其中一个专用显卡端口作为主视频。（台式机设备在从戴尔发货时既安装了集成显卡，又安装了附加的专用显卡。）通常，连接专用卡会告诉基本输入输出系统 （BIOS） 自动禁用集成显卡（如果已安装）。
如果在戴尔发货台式机后就已安装显卡，或者正在考虑安装专用显卡，请确保显卡：
如果在戴尔发货台式机后就已安装显卡，或者正在考虑安装专用显卡，请确保显卡：
- 比它所更换的集成 GPU 的额定值更高
- 它具有一组用于安装多个显示器的端口
- 正确安装在机箱中以实现正常冷却
- 它不会从电源装置 （PSU） 汲取过多的电力
如何识别台式机上的集成视频端口
每种类型的端口和接头都可通过其颜色和形状进行识别。能够直观地识别机箱中显示的各种端口和连接器非常有用。以下链接显示了一个指南，其中包含戴尔计算机上每个端口和接头的图片。（该指南有一个部分专门介绍视频/图形端口。例如：从旧式端口到视频图形适配器 (VGA)、数字视频接口 (DVI)、DisplayPort (DP)、高清多媒体接口 (HDMI)，再到最新雷电技术端口，应有尽有。）在识别不同端口和接头时，请参阅该指南以获取参考。该参考指南是：

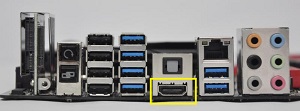

下一步是确定哪些端口在物理上属于设备主板的一部分。（这包括集成视频端口。）主板将所有直接连接到它的输入和输出端口收集到台式机背面的矩形条中。
查看矩形，即桌面的后视图。无论设备竖直（垂直）还是平放（水平）放置在桌面上，主板都将沿设备的长轴向后矩形运行。从主板伸出并可从台式机背面访问的端口条也是如此。
戴尔还为所有戴尔计算机提供快速入门指南。本指南显示一个图表，其中包含设备上的所有端口和重要功能。该图表标有图例和数字，这些图例和数字与显示每个标记部分的列表相关。本指南可从以下链接下载。（请记住输入服务编号或选择指南所针对的台式机型号。）
了解当设备直立或侧放时，主板将沿台式机的长轴定向。通过使用提供的可视指南，可以识别任何其他图形端口以及集成到主板的端口。
如何识别台式机中安装的专用显卡上的视频端口
具有强大 GPU 和专用视频内存的专用显卡是许多台式机的常见升级件。较新的显卡使用高速外围组件接口 (PCIe) 端口连接，而较旧的显卡使用加速图形端口 (AGP) 端口。
专用显卡可以将设备升级到尽可能最佳的图形输出。确定哪些端口和连接器将是最佳端口和连接器可能会令人困惑。（常见规则是使用显示屏和显卡都支持的最新端口类型。这是因为随着新型端口和标准的发展，它们添加了老式端口无法支持的特性和功能。随着新标准的出台，图形技术正处于不断进步的状态。）
通过检查它们的外观并将其与已知端口类型匹配来识别不同的端口。以下链接显示戴尔计算机上每个端口和接口的可视指南。在识别不同端口时，使用此指南作为参考：
使用以下链接了解有关各种可用视频端口的优点和限制的更多信息：
提醒：
专用视频和专用显卡之间存在差异。
专用视频是主板上除集成 GPU 之外的视频 GPU 芯片。（主要见于台式机、一体机或微型机机箱。它是主板的永久部分。）
专用显卡是一种外部显卡，其上安装了视频 GPU 和视频内存。通过使用主板扩展槽，您可将显卡本身添加到台式机中。（显卡可能会占用多个可用的扩展槽。以后升级到更好的卡时，它是可拆卸的。）
查看矩形，即设备的后视图。扩展槽沿台式机矩形背面的短轴排列，安装到扩展槽中的任何卡也是如此。无论机箱是直立还是侧放，都可以按照短轴来识别扩展槽并添加到专用卡上。
提醒：
根据台式机的机箱类型，某些扩展槽的尺寸比常规插槽小。
这两种类型的插槽称为全高和半高。（它们均沿机箱的短轴排列。）
这可能会影响可以安装的卡的类型。购买前检查卡是否适合机箱。
第一部分中提到的戴尔快速入门指南可帮助确定台式机上扩展插槽的位置。
特别是，请记住，如果端口位于显卡上，则可以从设备中拆卸。集成的 GPU 是主板的一部分，不能拆卸，但可以在 BIOS 中禁用。（请记住，在台式机上卸下或安装任何部件时，我们推荐的最佳做法是。）
