Precision 7730：识别基座上可用的各种接头
摘要: 以下文章提供有关 Precision 7730 移动工作站基座上每个连接器的信息。
本文适用于
本文不适用于
本文并非针对某种特定的产品。
本文并非包含所有产品版本。
症状
Precision 7730 移动工作站基座上连接器的可视指南
Precision 7730 移动工作站附带各种硬件配置，以及可更换或添加到戴尔出厂配置中的连接器。下表和图形显示了每个连接器的位置以及连接到它的部件。

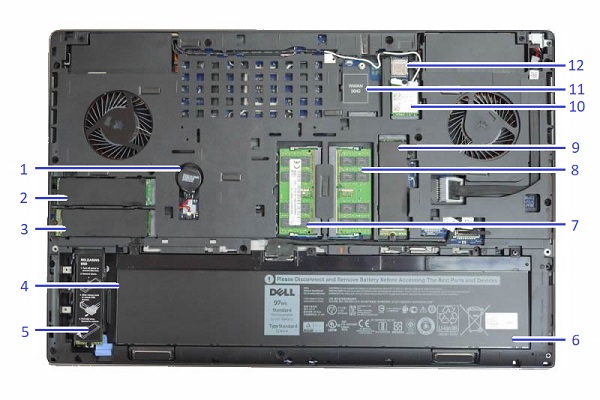

（图 1 Precision 7730 移动工作站的开放式底座）
| 1 | CMOS 电池 | 位于系统中间的左侧风扇和电池之间 | 2 | NVMe 驱动器托架 | 左侧风扇正下方 |
| 3 | NVMe 驱动器托架 | 在 NVMe 托架和基座左侧的 M.2 托架之间 | 4 | 2.5 英寸驱动器托架（可选配不带 M.2 驱动器和更小电池） | 更换左侧下角的 M.2 托架和电池 |
| 5 | M.2 驱动器托架 | 系统左下角电池旁边 | 6 | 主电池 | 沿系统底部 |
| 7 | 主内存插槽 | 在系统中心的左侧 | 8 | 辅助内存插槽 | 在系统中心的右侧 |
| 9 | NVMe 驱动器托架 | 在底座上第二个内存托架的右侧 | 10 | WLAN 卡插槽 | 系统中右侧风扇的左侧 |
| 11 | WWAN 卡插槽 | 左侧风扇和 WLAN 卡插槽之间 | 12 | SIM 卡插槽 | WLAN 卡与系统顶部边缘之间 |
