VMware ESXi 上的英特尔芯片上群集 （COD） 技术

简介

    在启用 NUMA 的系统中，内存通道分布在各个处理器上。所有与内存相关的操作都需要 snoop 操作，以保持高速缓存数据的一致性。侦听用于探测本地和远程处理器上的高速缓存内容，以查找所请求数据的副本驻留在任何高速缓存中。  如果禁用了 NUMA（在 BIOS 中启用了节点交叉存取），则将自动禁用侦听模式。

        英特尔 Haswell 微体系结构中提供三种类型的侦听模式。戴尔第 13^代服务器 （13G） 支持所有三种监控模式，例如：

1） 早期窥探

2） 家庭监听

3） 芯片上群集

在此博客中，我们将从 VMware ESXi 的角度讨论芯片上群集 （COD） 侦听模式。本博客涵盖以下几个方面。

• COD的基础知识
• 从硬件和 VMware ESXi 的角度启用 COD 的前提条件
• ESXi 中几乎没有命令行选项，显示了启用和禁用 COD 时 NUMA 列表的差异。

在深入了解 COD 的详细信息之前，需要根据英特尔 Haswell 处理器微体系结构上的核心数量了解处理器类型。

英特尔将 Haswell 处理器体系结构分为以下几种类型：

1） LCC — 核心数量少 [4 -8 个核心]

2） MCC - 中等核心数量 [10 – 12 个核心]

3） HCC - 高核心数量 [14-18 核心]

                   提醒：此核心数量类型因不同的英特尔微体系结构而异。



什么是芯片上群集 （COD） 模式？

COD 是具有 10 个或更多核心的英特尔 Haswell 处理器系列引入的一种新的监听模式。对于 MCC 和 HCC 处理器类别，英特尔在单个处理器插槽上集成了两个内存控制器，而 LCC 处理器只有一个内存控制器。处理器插槽中的每个内存控制器都充当一个本地代理 [HA]。

在启用了 COD 的服务器上，每个处理器在逻辑上将套接字拆分为 2 个 NUMA 节点每个 NUMA 节点具有物理内核总数的一半和最后一级缓存 （LLC） 的一半，具有一个本地代理。术语群集是指处理器核心和相应的内存控制器分组在一起，并在插槽芯片上形成群集。每个本地代理使用两个内存通道，并看到来自较少数量的处理器逻辑内核的请求，从而提供更高的内存带宽和低延迟。此操作模式主要用于优化 NUMA 工作负载。操作系统通过读取 ACPI SRAT 表显示 NUMA 节点的数量。

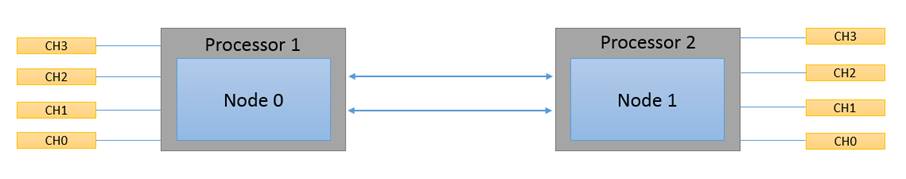

COD的图形表示如下：

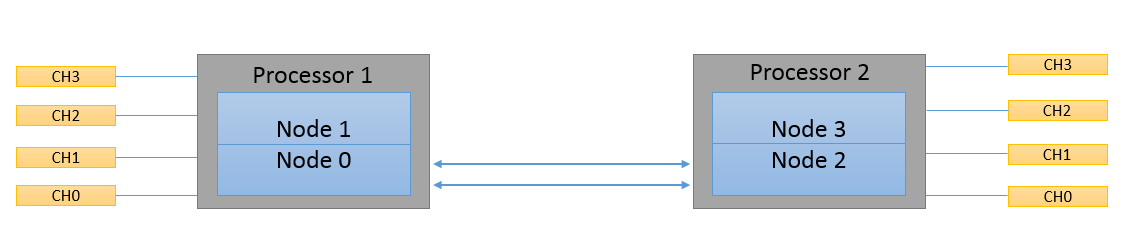

在第二张图像中可以看到，启用 COD 时，单处理器插槽芯片被划分为两个逻辑节点。

前提条件：

在本节中，我们将从硬件和 VMware ESXi 的角度讨论前提条件。

硬件：

• COD 只能在具有 10 个或更多核心的英特尔 Haswell-EP 处理器上启用。
• 内存需要填充在备用内存通道（CH0、CH2 & CH1 & CH3）上。例如，R730、R730xd、R630 和 T630 服务器的每个插槽有 4 个内存通道。

              让我们举个例子来更好地理解上述先决条件。对于每个通道仅填充两个内存模块的服务器，需要为特定通道填充以下插槽

• A1 和 A3

 带 4 个内存模块，

• A1、A3 和 B1、B3

 带 8 个内存模块，

• A1、A3、B1、B3 和 A2、A4、B2、B4

提醒：至少需要填充两个内存模块才能启用 COD。

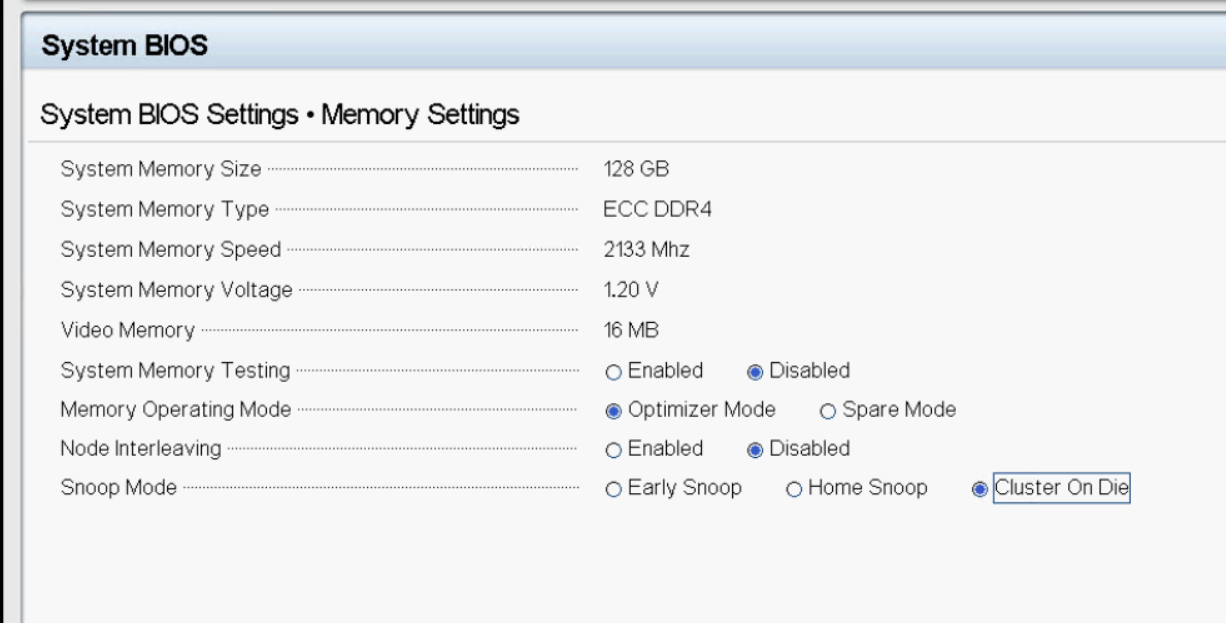

• 需要在 BIOS 设置中启用 Cluster On Die 令牌。

• VMware 对 COD 的支持最初是从 vSphere 6.0 开始的，现在在 ESXi 5.5 U3b 中也支持它。有关详细信息，请参阅 VMware 知识库2142499。

VMware ESXi 读取 ACPI SRAT（系统资源关联表）和 SLIT（系统位置信息表），以识别和映射可用的硬件资源。这还包括映射 NUMA 节点。本节讨论用户可以用来从 VMware ESXi 查看 COD 状态的几个命令行选项。

• esxtop 提供了一个选项来查看已填充的 NUMA 节点。输入 esxtop 命令后，按“m”可查看如下所示的 NUMA 节点详细信息。

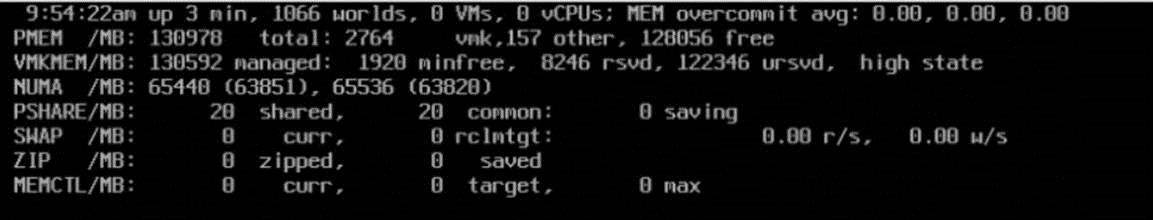

以下屏幕截图取自配备两个处理器插槽和 128 GB 系统内存的系统。在未启用 COD 的默认配置中，esxtop 将显示两个 NUMA 节点，每个 NUMA 节点分配 64 GB。下图显示了禁用 COD 的 VMware ESXi 中的 esxtop 命令输出。

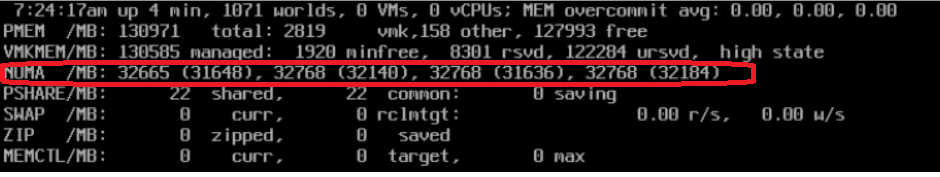

启用 COD 后，esxtop 会列出四个 NUMA 节点，而不是两个，因为单处理器插槽芯片一分为二。

优点

在 COD 模式下，操作系统会看到每个插槽有两个 NUMA 节点。COD 具有最佳的本地延迟。每个本地代理看到来自较少数量的线程的请求，这些线程可能提供更高的内存带宽。COD 模式具有内存目录位支持。此模式最适合高度 NUMA 优化的工作负载。请参阅戴尔 HPC 团队发布的博客，其中详细介绍了不同的侦听模式。

参考材料

VMware 知识库文章指出英特尔 COD 支持
