PowerEdge服务器如何通过PERC S140配置NVMe SSD RAID

目录：

• 配置虚拟磁盘前BIOS的相关设置
• PERC S140配置界面
• 热备盘设置

配置虚拟磁盘前BIOS的相关设置：

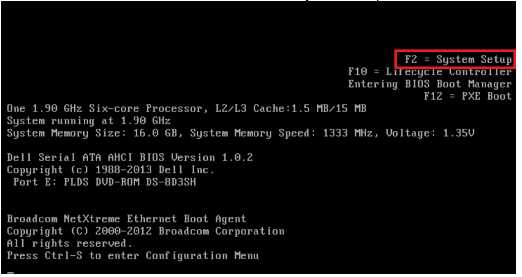

1. 开机按F2进入System Setup界面。

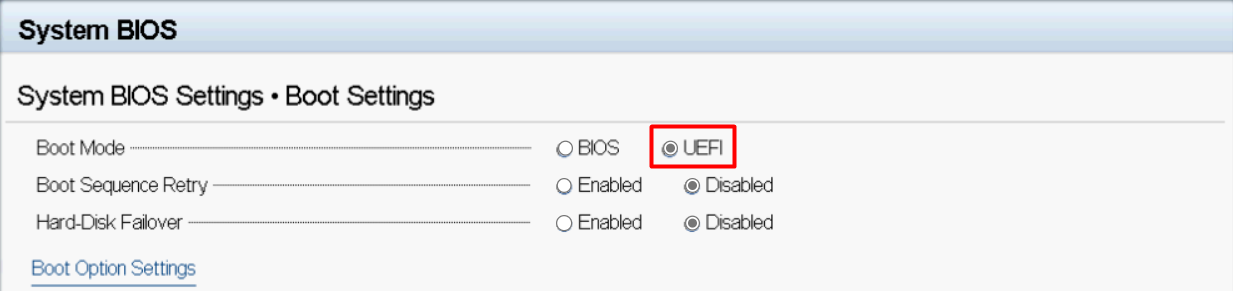

2. 设置Boot Mode：来到System BIOS界面，将Boot Settings界面的Boot Mode设置成为UEFI选项。

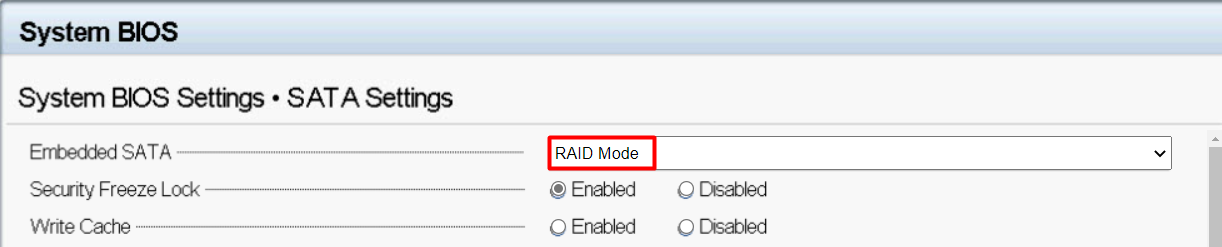

3. 启用RAID Mode：来到System BIOS界面，将SATA Settings界面的Embedded SATA设置成为RAID Mode选项。

4. 启用NVMe RAID：来到System BIOS界面，将NVMe Settings界面的NVMe Mode设置成为RAID选项。

NOTE: 需要先启用PERC S140才有此选项。

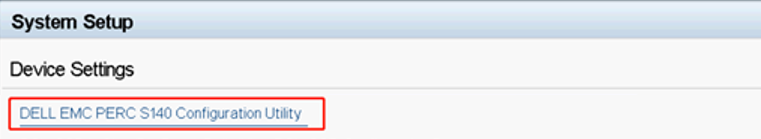

5. 完成以上BIOS设置后保存退出，重启服务器，在开机过程中按F2进入System Setup界面，在Device Settings界面选择DELL EMC PERCS140 Configuration Utility。

PERC S140配置界面

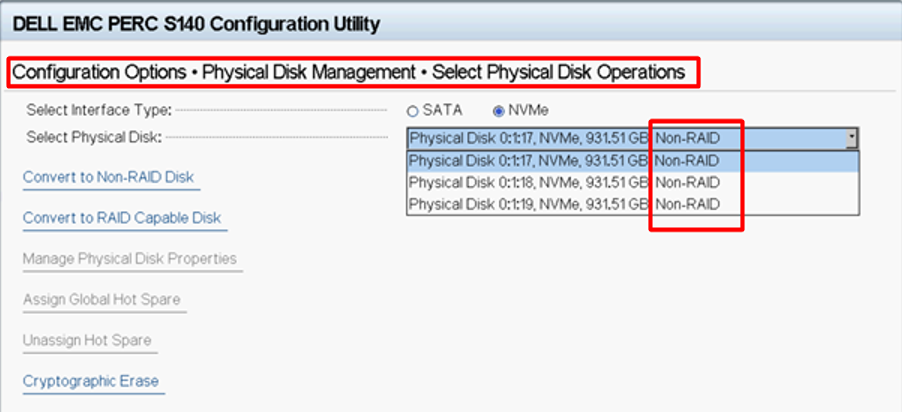

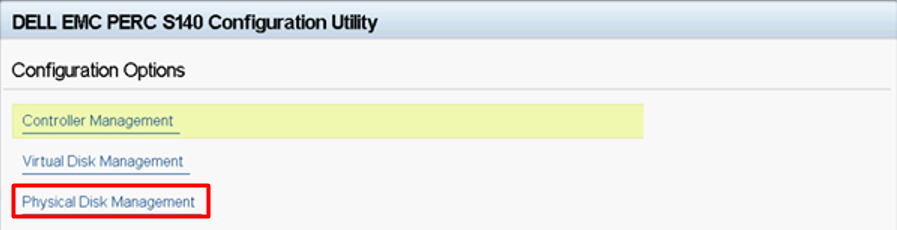

1. 在Configuration Options界面中选择Pyhsical Disk Management。

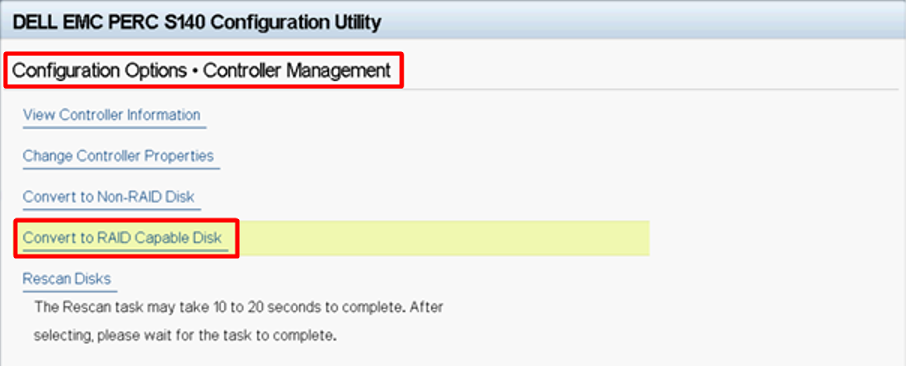

2. 返回Configuration Options界面，选择Controller Management，选择Convert to RAID Capable Disk 转换成RAID磁盘。

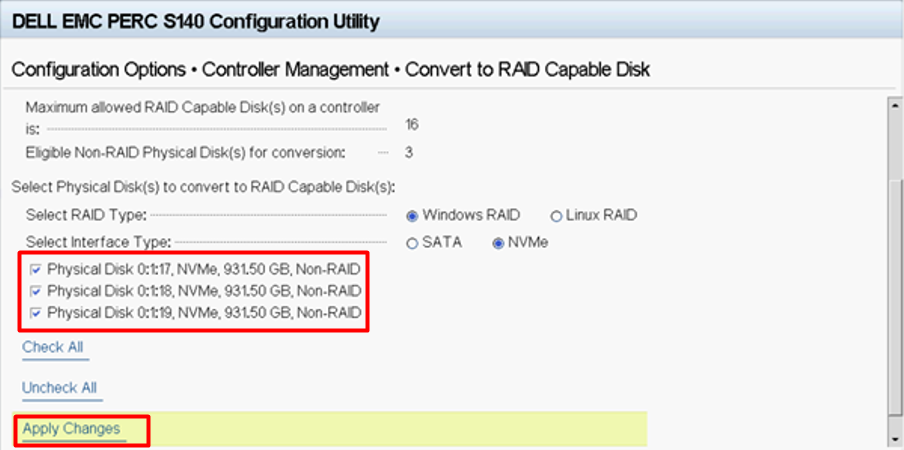

3. RAID Type选择Windows RAID。在Select InterfaceType选中需要操作的磁盘，也可使用Check All 全选。单击Apply Change后选择Confirm和Yes 完成转换。

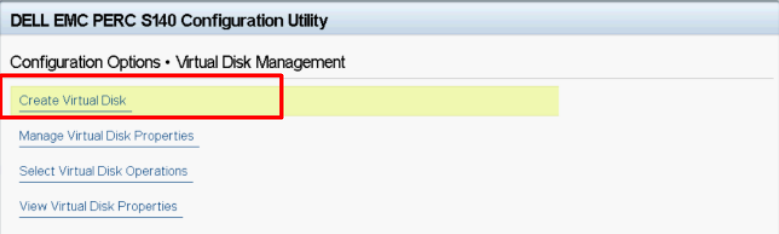

4. 在Configuration Options界面选Virtual Disk Management-Create Virtual Disk。

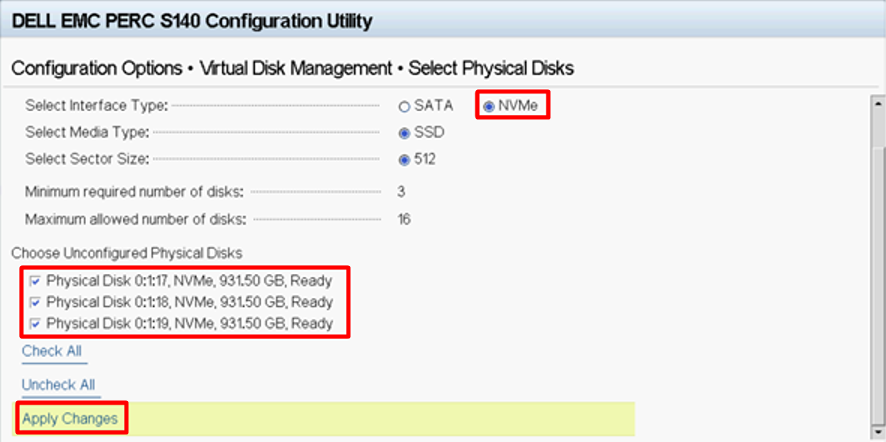

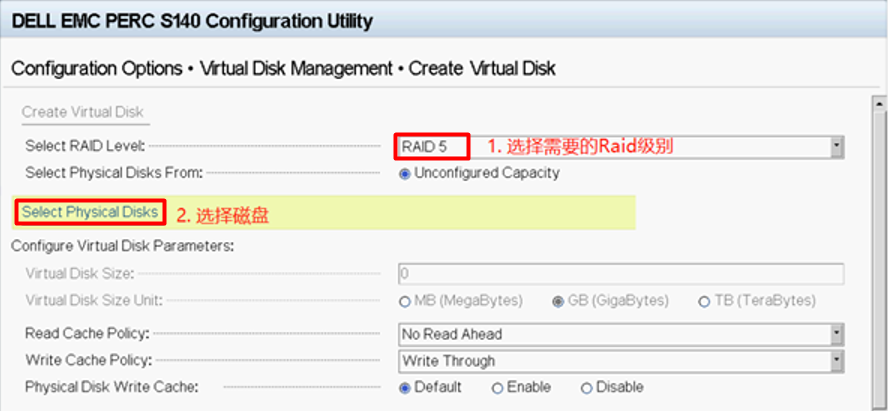

5. 选择所需要的虚拟磁盘级别，点击Select Physical Disks选择需要加入阵列的物理磁盘。

6. 手动选择磁盘，或单击Check All 全选，单击Apply Change-Confirm-Yes以确认更改。

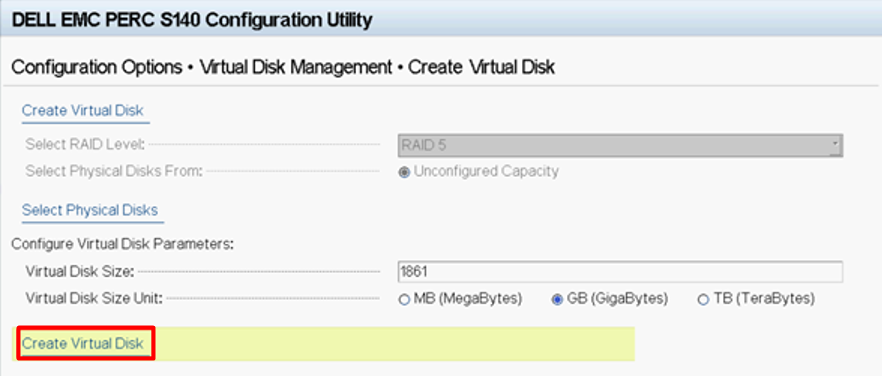

7. 点击Create Virtual Disk，在弹出的窗口中选Yes确认创建，虚拟磁盘创建完成。

热备盘设置

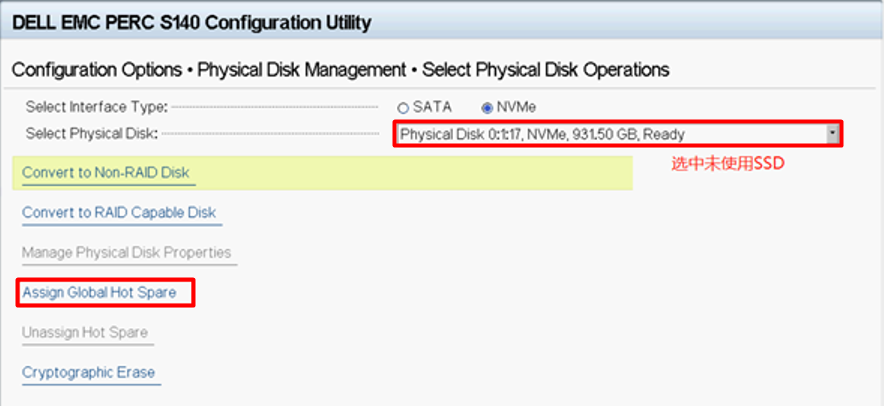

1. 进入Configuration Options-Physical Disk Management，选择未配置的磁盘，单击Assign Global Hot Spare 设置全局热备。

2. 进入Configuration Options-Virtual Disk Management-Manage Virtual Disk Properties-Manage Dedicated Hot Spares 设置专属热备。

注意：配置软RAID后，安装Windows时RAID配置不生效(还是识别成2个磁盘，并非1个虚拟磁盘)，系统自带的软RAID驱动问题，需要点击加载驱动程序，加载DELL对应的软RAID驱动后，才可以识别成虚拟磁盘，再继续正常安装操作系统。
