M.2 英特尔 VROC（CPU 上的虚拟 RAID）应用程序的 NVMe SSD 排序问题

在 CPU （Intel VROC） 应用程序上的 Intel 虚拟 RAID 中显示的 NVMe SSD 端口信息不包括 SSD 端口位置的正面或背面信息（图 1）。

将 NVMe SSD 安装到热插拔背板 （HSBP） 时，会出现此问题。

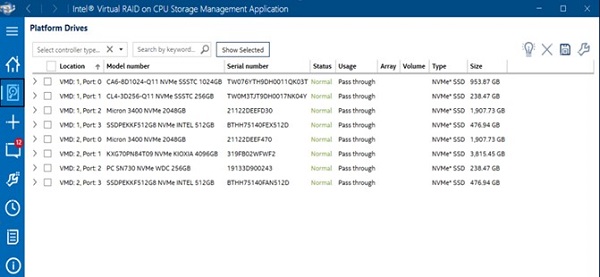

（图 1.缺少 SSD 端口位置的前部或背面信息）

受影响的型号：

• Precision 5860 塔式工作站
• Precision 7960 塔式工作站

Intel 当前 VROC 应用程序没有 NVMe SSD 端口位置。

确定 Precision 5860 塔式机或 Precision 7960 塔式机上的 SSD 位置的解决方法

建议检查 Intel-VROC Pre-OS 或 UEFI 人机接口基础架构 （HII） 中列出的 SSD 端口标签，该标签内置于系统 BIOS 设置屏幕中，用于识别 SSD 位置。

不建议打开计算机的机箱，以检查 NVMe 端口的主板和 HSBP 标签以了解 SSD 位置。

请参阅下表，了解端口标签、主板映射和 HSBP 丝网标签。

• 通过 HSBP 和正面 NVME 0 和 1 端口连接两个 M.2 SSD。在 Intel-VROC PreOS 或 UEFI HII 中，SSD 端口将显示为端口 3：0 和端口 3：1。
• 通过 HSBP 和背面 NVME 2-3 端口连接两个 M.2 SSD。在 Intel-VROC PreOS 或 UEFI HII 中，SSD 端口将显示为端口 2：2 和端口 2：3（图 2）。

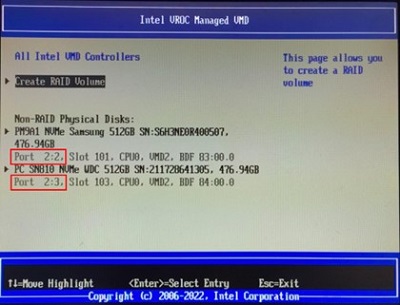

（图 2.Intel-VROC PreOS 或 UEFI HII 中显示的 SSD 端口）

解决方法

为了获得长期解决方案，Intel 计划在 2023 年底发布的下一代版本 8.5 上添加驱动器位置自定义功能。
