Live Optics |了解工作负载集中度

Workload Concentration （WC） 是有关服务器数据的事实的表示。显示此信息的方式允许快速查看哪些驱动器 [LUN/卷] 在环境中创建最多的活动及其与总体数据容量的比率。在深入研究 WC 显示的数据之前，我们必须了解几个关键点，以免对正在查看的内容产生误解。

问：这是否预测分层或规模调整要求？

答：不，这是事实的陈述。它与任何特定于平台的分层或缓存算法无关。但是，数据确实与存储容量的任何设备都有有意义的相关性。

问：这是否与热图相同？

答：否，热图表示对数据的“热或冷”部分有多深的子 LUN 或子文件级别了解。WC 仅处理 LUN/卷本身及其与监视的所有其他卷的关系。

备用视图

WC 可以通过两种不同的方法查看：可变阶跃图或气泡图。每个都显示相似但略有不同的信息，并且根据捕获的环境，其中一个可能比另一个更好。本条目将介绍这两种变体，并解释所显示的内容以及要解释的内容

Wc：可变宽度阶梯图

当 Optical Prime 收集当前环境时，它会了解每个磁盘的容量和性能。在本文档中，磁盘包括任何 LUN、卷、数据存储区或内部容量，这些容量捐赠给 Live Optics 在项目摘要中确定的总容量数字。

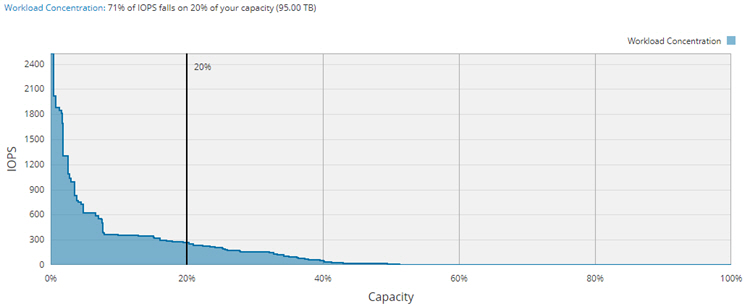

WC 是这些磁盘的性能 （IOPS） 与容量的关系图。使用可变宽度阶跃图时，首先按每个磁盘的第 95 个百分位 IOPS 数从高到低进行排序。然后，将每个磁盘绘制成如下样所示的图形，其中性能最高的磁盘位于最左侧，性能最低的磁盘位于最右侧。

因此，每个“步骤”的高度表示相对于所有其他步骤的IOPS量。
该磁盘的已用容量由步骤的宽度表示。步长越宽，磁盘容量越大。

水平轴显示环境中的所有容量。图中绘制了一条任意 20% 的容量线，用于计算多少 IOPS 量属于多少容量。

WC 与分层价值的关系

虽然 WC 绝不是衡量存储层规模的指标，但 WC 一般是存储分层环境候选资格的一个很好的预测指标。该图显示了一个倾向模型，该模型演示了某些磁盘相对于环境其余部分的热度。

较小部分数据容量的 IOPS 集中程度越高，环境就越适合数据分层。此图形越平坦或分布越均匀，环境就越适合单片或单层设计，因为性能均匀分布在整个容量中。

由于此图不了解将 LUN 分层到多种磁盘类型的子 LUN 级数据分层算法，因此可以假设高度集中的环境将通过此技术得到进一步优化。

人们还可以提出这样的论点，即即使是平面图也可以从 Sub-LUN 级别的分层或缓存算法中受益。

为什么这个图表有效？

大多数应用程序都具有磁盘布局，旨在适应管理员的特定工作负载。例如，许多 IOPS 较高的磁盘与数据库或日志文件相关联，这些数据库或日志文件可能需要的容量可能比 IO 与容量比率较低的其他工作负载（如文件服务器）要小。

此视图显示应用程序所有者如何根据工作负载调配存储。

Wc：气泡图

WC 气泡图可能更恰当地命名为“工作负载特征”图，因为它表示的不仅仅是性能而不是容量。气泡图共享可变宽度步长图中表示的相同数据，但利用气泡图可以显示第四个属性。

在这种情况下，该属性是服务质量，或者仅仅是磁盘 IOPS 的平均延迟。

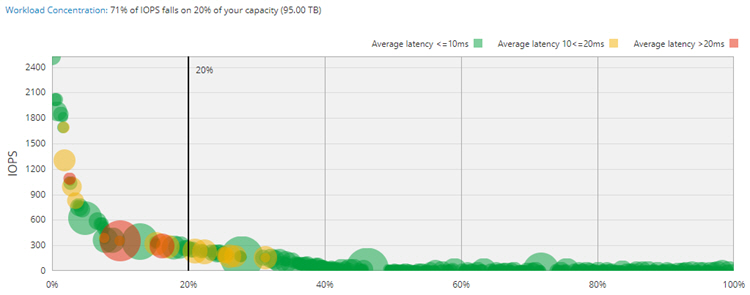

WC 气泡图是所有磁盘的性能 （IOPS） 与容量的关系图，以及它们成为环境中问题因素的倾向。每个磁盘首先按其第 95 个百分位的 IOPS 数从高到低进行排序。然后，将每个磁盘绘制在图形中，如下面的示例所示，其中性能最高的磁盘位于左上角，性能最低的磁盘位于最右下角。

因此，每个气泡的高度表示相对于所有其他气泡的IOPS量。

该磁盘的容量由气泡的大小表示。气泡越大，磁盘容量越高

水平轴显示环境中的所有容量。

服务质量的附加属性由分配给每个气泡的颜色指示器引入。绿色表示正常的平均延迟，黄色表示可能需要关注的区域，红色表示可能需要检查的磁盘。这些颜色绝不是问题的预测指标。它们是事实的视觉指标。

研究潜在问题

当项目具有更多磁盘时，步骤图和气泡图都将变得更有洞察力。

如果环境有超过一百个磁盘或每个气泡的性能变化不大，则 WC 气泡图可能会出现问题。如上面的例子所示，当有许多相似性能的气泡时，图形会产生类似“蛇”的效果，这使得很难隔离气泡。要获得气泡密集区域的可见性，可以使用图表下方的图形控件缩放图表。

可以将鼠标悬停在各个气泡上方，以查看磁盘名称、性能、容量以及拥有该磁盘的服务器。气泡也是互动的。单击最左侧树导航中的任何气泡将自动展开并找到磁盘在树菜单中的位置。找到感兴趣的磁盘后，使用其他可用的图形数据来研究其他性能属性。

用灰色标记的气泡表示 IOP 低于 100 的磁盘S 处于读取或写入状态。低 I/O 磁盘可能会扭曲延迟平均值，并且可以忽略这些磁盘。在此处阅读更多内容。
