所有产品： 光纤线缆接头端面上的灰尘等污垢导致 IO 性能不佳

• 为什么清洁光纤线缆不容忽视
• 现场光纤线缆检查的注意事项
• 诊断信息来源
• 如何清洁光纤线缆

 为什么清洁线缆对系统 IO 性能很重要？

• 为客户提供具有以下特性的选择：
  • 通过多路径方便客户随时清洁电缆，从而节省时间
  • 通过在清洁过程中恢复“下行路径”来确保冗余
  • 通过在清洁过程中大大缩短解决问题的时间来加速恢复
  • 如果清洁失败，通过消除清洁失败的可能原因之一来简化问题解决

• 确定可能的原因
  • 根据戴尔之前进行的一项广泛的测试研究，在检查超过 500 个更换后返回戴尔的光纤后发现，83% 的光纤没有任何故障。此外，在 NTT Advanced Technology 之前的一项研究中，98% 的安装人员（蓝色）和 80% 的网络所有者（红色）报告说，连接器污染问题是 网络故障的最大原因。



现场光纤线缆故障处理

• 外部损坏 — 外部损坏的症状通常是显而易见的，因为信号传输完全丢失。由于光缆通常布设在地板下，因此可能会受到害虫咀嚼电缆的影响，或者在连接建筑物或不同地点时，外部工程可能会挖出并破坏电缆。不太明显的损坏原因可能是机架中线缆组织不当，导致线缆在机架门或其他设备之间卷曲。或者，线缆在穿过导管时可能会被拉伸，或在穿过狭窄空间时被挤压。为了检测长距离电缆的损坏，管理员或电缆维护人员必须使用光学时域反射仪 （OTDR） 来帮助找到损坏的位置。

• 对线缆或连接器没有明显损坏 — 在数据中心进行故障处理时，我们更常用的是处理光纤跳线，可以使用主机总线适配器 （HBA） 或结构交换机上的 LED 状态指示灯生成的视觉提示来观察链路是否正在协商中，以及协商的链路速度。交换机操作系统或 HBA 管理应用工具通常会报告循环冗余校验和 （CRC） 错误、丢弃或丢弃等连接的端口统计信息。如果这些值很高，则表明存在以下情况之一：

1.	收发器模块与光纤交换机或光纤线缆接头与收发器模块接触不良。当光纤电缆的连接器未正确安装时，可能会出现性能问题。检查每个接头以确定是否有这种情况，并通过将接头完全插入来纠正该问题。如果问题继续出现，请将线缆更换为使用弹簧式连接器的版本，这些连接器牢固地安装，不会滑落到位。
2.	光纤线缆损坏，玻璃内部破裂或者有外力导致微弯。对光缆进行彻底的目视检查足以发现影响外壳或导体的任何突出缺陷。不需要太大的损坏即可影响电缆正常工作的能力。如果在检查中发现任何明显问题（例如裂开或划破），保险起见，请更换线缆。
3.	一端或两端的收发器模块出现电气故障。这也可能是由于规格不正确的组件导致的（例如，将 8 Gb 模块插入 32 Gb 交换机）。一些交换机制造商特别说明他们正式支持哪些收发器型号。
4	光纤线缆接头或收发器模块末端的灰尘或化学污染阻碍光信号传输。应对线缆接头进行清洁，并且存放时必须隔绝灰尘颗粒或化学污染。
5	拉伸。光纤线缆中的组件非常脆弱，如果过度拉伸，可能会损坏。请通过将相连的物体靠得更近或使用长度更合适的线缆，避免线缆内的光纤损坏的风险。拉扯线缆护套，而不是使用接头上专门用于安装和拆卸的把手，也可能造成拉伸。始终使用把手将接头从固定它的插槽中卸下。

诊断信息来源

通过光纤内窥镜看到的光纤端面，显示了干净的端面和有灰尘的端面之间的差异。

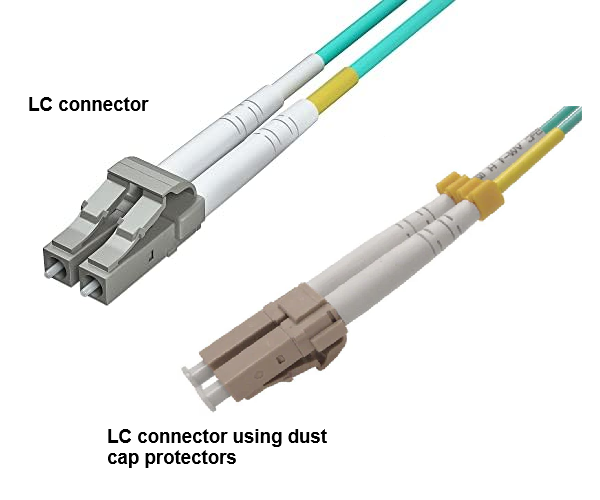

灰尘，甚至光纤 LC 接头上手指带来的油污都会阻碍信号传递，从而导致以下一个或多个症状：   链路速度协商低于预期 频繁的主机 IO 中止和/或连接重试 更高的光损耗 (dB)。 IO 性能下降并变得较差，有时在受影响的网络路径中出现高延迟。 主机多路径连接上出现频繁的路径更改。 端口指标，例如链路故障、无效 CRC 计数和无效传输字数
	带防尘帽保护器的 SFP 收发器。

如果您的环境使用光纤通道交换机，交换机端口指标可用于识别可疑收发器或光纤线缆。

• Connectrix：如何通过消除方式对光纤通道节点到交换机端口或 SFP 的通信问题进行故障处理，自助。

• Connectrix：在对 SFP 收发器进行故障处理时如何解读 SFP 收发器的 TX 和 RX 功率水平

如何清洁光纤线缆

Dell Technologies 建议使用干湿洗工艺清洁连接器。您需要三个项目：

1.	干净且不起毛的抹布
2.	光纤线缆清洁液。
3.	干洗式光纤线缆清洁器。

在清洁光纤接头之前，请确保线缆两端均断开连接，并关闭所有激光源。在清洁接头之前，请始终佩戴安全眼镜并检查接头。在进行连接之前，必须检查和清洁接头。接头外壳应用于插入或拔出光纤。应在拔出的光纤接头上盖上保护帽。未使用的保护帽可以保存在密封容器中。

清洁光纤时，切勿触碰接头的端面，也不应触碰或重复使用抹布或棉签的干净部分。

使用酒精时，切勿触碰抹布或棉签已涂抹酒精的部分或酒精瓶的喷嘴。酒精是易燃物，因此不应在明火周围使用。此外，切勿在端面留下酒精残留物，因为这可能会损坏设备。

如果您可以使用专用设备，则应使用至少 200 倍放大倍率的光纤示波器检查光纤端，如果受到污染，则应使用干洗方法进行清洁。

如果您以前从未这样做过，请观看视频以获取说明。

如果清洁不成功，则不应使用该光纤，因为刮擦、抛光不当或其他损坏可能造成污染。

NTT-AT 的 CLETOP 光纤卷轴式清洁器使用干燥的无酒精布对套圈端面进行彻底清洁。可以在不使用酒精或其他溶剂的情况下，获得一致的高质量清洁效果。CLETOP 具有防静电特性，可避免清洁后灰尘重新附着在端面上。您可从许多在线零售网站购买光纤清洁套件。

对于存储阵列

在接下来的几年中，存储供应商可能会采用结构性能影响通知 （FPIN），以便更轻松地帮助隔离结构上性能较差的组件。


• Storage Center 警报：如何对 Storage Center 与服务器之间的光纤通道路径中断错误进行故障处理

• 部署知识库文章：Dell EMC Unity：如何对 Unity 中的光纤通道端口连接问题进行故障处理。

• 部署知识库文章：Dell EMC Unity：如何识别支持的光纤线缆

• Solutions Enabler：如何检查与 PowerMax 阵列中的 FA 端口关联的 SFP 的光功率级别

• FPIN（结构性能影响通知）消息，它们是什么以及有何含义
