PowerFlex 4.X：由于缺少虚拟 IP 导致操作系统转换失败

摘要: 当 MDM 群集的虚拟 IP 少于 MDM 数据 IP 时，资源组 （RG） 的操作系统转换会完成并导致 DU。

本文适用于 本文不适用于 本文并非针对某种特定的产品。 本文并非包含所有产品版本。
查看其他资源

症状

  • 在仅存储 （SO） RG 中的一个或多个节点上运行操作系统转换操作，并且该过程失败。
  • 目标节点已成功转换为 SLES 操作系统。
  • 转换操作后，MDM 群集具有不同的配置模式，并且 State 显示为 Degraded。
  • --query_cluster 输出可能会将最初作为管理器 MDM 的节点显示为仲裁，反之亦然。  角色可能不匹配 actor_role MDM 配置文件中的设置 — /opt/emc/scaleio/mdm/cfg/conf.txt.

示例：

预操作系统转换

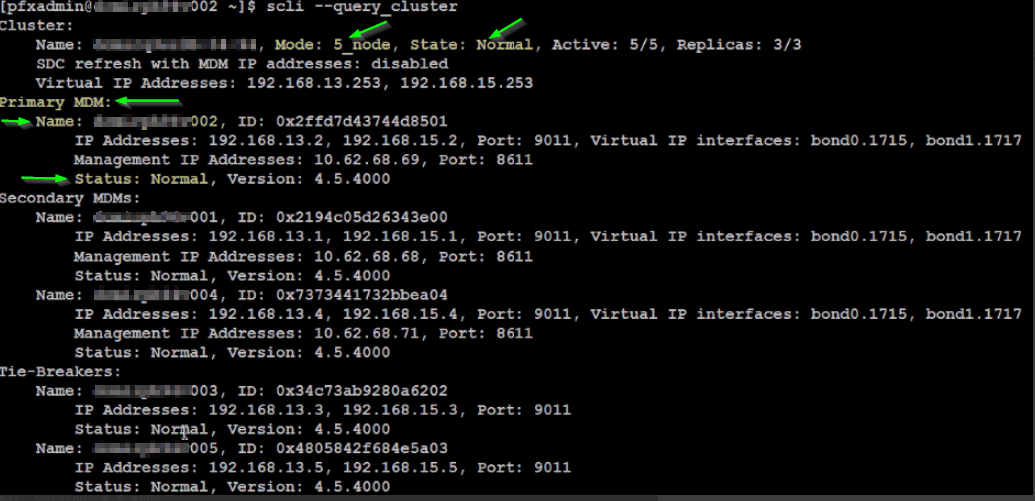

MDM 群集具有5_node配置模式和正常（正常运行）状态，节点 xxx002 处于正常状态并且处于管理器 MDM（主）：

MDM 查询群集



操作系统后转换

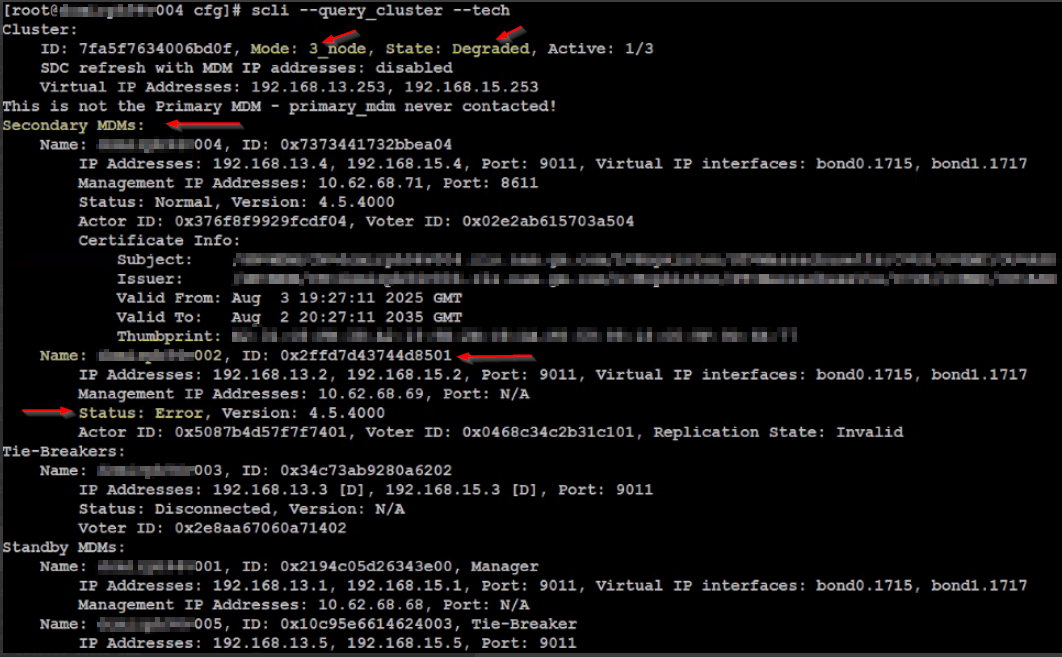

MDM 群集具有3_node配置模式和降级（不正常）状态，节点 xxx002 处于错误状态和管理器 MDM（辅助）：

MDM 查询群集技术

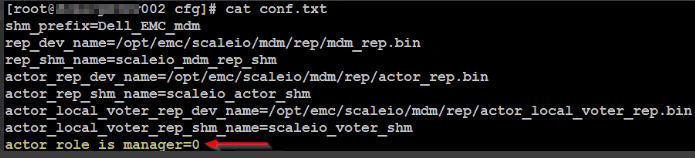

节点 xxx002 的配置文件设置为 actor_role_is_manager=0，即仲裁：

conf.txt 文件




影响

MDM 群集处于故障和意外状态 — 可能是 DU。

原因

在操作系统转换期间，PFMP 会在可用节点之间重新平衡 MDM 角色。PFMP 使用 MDM 群集的虚拟 IP 地址作为锚点来安装和添加 MDM 群集节点和备用管理器/仲裁。

将节点的操作系统成功转换为 SLES 后，将触发 MDM 群集节点的重新平衡过程，由于虚拟 IP 地址指示有 2 个 IP 要查找，并且节点有 4 个 IP，因此会导致搜索失败，并且安装将继续，方法是将安装默认为备用仲裁。

Cluster:
    Name: sio-1, ID: 0a1707234b50f20f, Mode: 5_node, State: Normal, Active: 5/5, Replicas: 3/3
	...
    Virtual IP Addresses: 10.122.160.100, 10.123.160.100	<<<<<
Primary MDM:
    Name: sio-101, ID: 0x6bd7be1d61b4c900
        IP Addresses: 10.122.160.101, 10.123.160.101, 10.122.224.101, 10.123.224.101, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
Secondary MDMs:
    Name: sio-102, ID: 0x0b5a343e4caba901
        IP Addresses: 10.122.160.102, 10.123.160.102, 10.122.224.102, 10.123.224.102, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
    Name: sio-104, ID: 0x749bb9791864d903
        IP Addresses: 10.122.160.104, 10.123.160.104, 10.122.224.104, 10.123.224.104, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
Tie-Breakers:
    Name: sio-105, ID: 0x612f04b03a127004
        IP Addresses: 10.122.160.105, 10.123.160.105, 10.122.224.105, 10.123.224.105, Port: 9011	<<<<<
        ...
    Name: sio-103, ID: 0x154f223f2046a305
        IP Addresses: 10.122.160.103, 10.123.160.103, 10.122.224.103, 10.123.224.103, Port: 9011	<<<<<
        ...
Standby MDMs:
    Name: sio-106, ID: 0x6bd7be1d61b4c900, Manager
        IP Addresses: 10.122.160.106, 10.123.160.106, 10.122.224.106, 10.123.224.106, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
	Name: sio-107, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.107, 10.123.160.107, 10.122.224.107, 10.123.224.107, Port: 9011	<<<<<
    Name: sio-108, ID: 0x0b5a343e4caba901, Manager
        IP Addresses: 10.122.160.108, 10.123.160.108, 10.122.224.108, 10.123.224.108, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
    Name: sio-112, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.112, 10.123.160.112, 10.122.224.112, 10.123.224.112, Port: 9011	<<<<<



因此，安装过程将恢复为默认 MDM 角色 Tie-Breaker，并且所有 MDM 都将安装为仲裁，从而中断 MDM 群集：

DEBUG [2025-11-23T06:51:03.699277] 316828: provider/elementmanager/scaleio.rb:5702:in `add_mdm': scaleio-block-legacy-gateway: Failed to add MDM sio-102 to VxOS cluster with error {"message"=>"Illegal number of IP addresses. The Primary MDM, the Secondary MDM, and the Tie-Breaker must each have the same number of IP addresses.", "httpStatusCode"=>500, "errorCode"=>298}. Retying 1

解决方案

为避免操作系统转换失败或出现 DU，请在尝试操作系统转换之前执行以下操作。

通过增加虚拟 IP 接口并添加虚拟 IP 地址或减少 MDM 的数据 IP，MDM 群集成员和备用 MDM 的 IP 地址 （DATA IP） 数量必须与群集的虚拟 IP 地址相同。

请按照以下选项之一修复问题：增加 MDM 群集的虚拟 IP 以与主/辅助/仲裁/备用 MDM 的数据 IP 计数保持一致，或减少数据 IP 以与 MDM 群集的虚拟 IP 计数保持一致。

增加 MDM 群集的虚拟 IP。

注意：
  • 确保按照与相应 SDS IP 角色相同的顺序添加virtual_ip_interface。
  • 请确保按照与其对应cluster_virtual_ip相同的顺序添加virtual_ip_interface。
  • 确保将新cluster_virtual_ip添加到 SDC。

1） 将其他虚拟 IP 添加到群集，并将虚拟 IP 接口添加到主 MDM 和辅助 MDM。

a.清除现有虚拟 IP：

scli --modify_cluster_virtual_ips --clear_all



B。添加旧的和新的虚拟 IP（逗号分隔的列表，每个逗号后省略空格）：

scli --modify_cluster_virtual_ips --cluster_virtual_ip <Virtual IP 1,Virtual IP 2,Virtual IP 3,Virtual IP 4>



 c. 清除现有虚拟 IP 接口：

scli --modify_virtual_ip_interfaces --clear_all



 d. 在主 MDM 和辅助 MDM 上添加新旧虚拟 IP 接口（逗号分隔列表，省略每个逗号后的空格）：

scli --modify_virtual_ip_interfaces --target_mdm_ip <Primary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>

scli --modify_virtual_ip_interfaces --target_mdm_ip <Secondary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>



2） 使用新 IP 更新 SDC/s 和使用群集虚拟 IP 的任何其他客户端：

注意：要使更改生效，需要重新启动服务器。
  • Linux： /opt/emc/scaleio/sdc/bin/drv_cfg
    提醒：新的 IP 地址列表是逗号分隔的列表，并且必须在每个逗号后省略空格。如果要保留现有地址，请将其包含在此列表中。



    drv_cfg --mod_mdm_ip --ip <One of the existing MDM IP addresses>  <All MDM IP addresses>

    Gdfgdfgdfgdfgd

    • Windows： C:\Program Files\emc\scaleio\sdc\bin\drv_cfg
    提醒：新的 IP 地址列表是逗号分隔的列表，需要在每个逗号后省略空格。如果要保留现有地址，请将其包含在此列表中。
    drv_cfg --mod_mdm_ip --ip <One of the existing MDM IP addresses> <All MDM IP addresses>



    •  ESXi：
      • 获取正在运行的配置。该命令将返回一个字符串，表示当前设置的所有 ESXi 配置参数、SDC GUID 和 MDM IP：
    cat /etc/vmware/esx.conf | grep scini | grep options
      • 使用输出中的详细信息运行命令以添加新的虚拟 IP（逗号分隔列表，每个逗号后省略空格）：
        提醒：
        <XXX> — 是用户生成的 GUID 字符串。可以在主 MDM 上使用 SCLI 命令“--query_all_sdc”验证 GUID。
<> LIST_VIP_MDM_IPS是所有 MDM IP 地址或 MDM 的虚拟 IP 地址的逗号分隔列表。请勿在此处包含仲裁 IP 地址。












        esxcli system module parameters set -m scini -p "IoctlIniGuidStr=<XXX> IoctlMdmIPStr=LIST_VIP_MDM_IPS>"






        •



      •





    • 使 ESXi 进入维护模式并重新启动。
      •



    3） 使用 PFMP UI 删除 RG，然后使用所有 MDM 群集虚拟 IP 地址（旧和新）重新添加。


    4） 在操作系统对话成功完成且系统处于正常运行状态后，要还原更改，请运行 步骤 1-3。





    减少 MDM 数据 IP。


    1） 根据当前群集模式，将 MDM 群集缩减为3_node或1_node模式。


    2） 根据群集的 VIP 数量，重新添加具有较少 MDM 数据 IP 的所有 MDM（备用、TB 和辅助）。








    受影响的版本


    PFMP 4.x


    已修复问题的版本


    PFMP 5.1



    其他信息
