適用於 HPC Lustre 儲存裝置的 Dell 就緒解決方案：串聯湖更新

無

在此部落格中，我們宣佈可使用 Dell Ready Solution for Lustre 搭配 Cascade Lake 處理器。在此部落格中，我們將介紹 Lustre 解決方案的最新技術規格、更新解決方案的初始效能結果，以及目前結果與先前結果的比較。  我們已將解決方案堆疊設定為附有 EDR 互連的表格 1 中顯示的新更新，並確認安裝是否如預期運作，並執行效能檢查。

大型底座組態的架構圖如下圖 1 所示。
請注意，伺服器和儲存機型維持與先前顯示的相同。只有新更新會顯示在表1中。

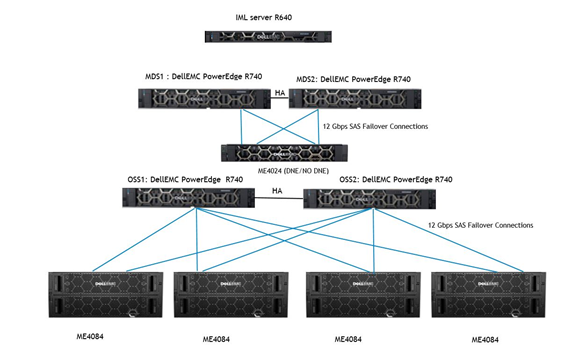

圖 1：  適用於 HPC Lustre 儲存裝置的 Dell 就緒解決方案：L 基座組態的架構圖

表 1：  更新適用於 Lustre 的就緒解決方案的技術規格，並與上一版本快速比較

硬體/軟體元件	目前	上一個
OSS 和 MDSObject 儲存伺服器 （OSS） 和元數據伺服器 （MDS） 中的處理器	2 個 Intel Xeon™ 黃金級 6230 CPU，每個 OSS/MDS 有 20 個核心 （2.10 GHz）	2 個 Intel Xeon™ 黃金級 6136，配備 12 個核心 @3.00 GHz
整合式 Manger for Lustre （IML） 伺服器中的處理器	2 個 Intel Xeon 黃金級 5218，配備 16 個核心 （2.3 GHz）	2 個 Intel Xeon 黃金級 5118，配備 12 個核心 （2.3 GHz）
OSS 和 MDS 中的記憶體 DIMM	12 條 32 GiB 2933 MT/秒 DDR4 RDIMM	24 條 16GiB 2666 MT/秒 DDR4 RDIMM
IML 伺服器中的記憶體 DIMM	12 條 8GiB 2666MT/秒 DDR4 RDIMM	12 條 8 GB 2666 MT/秒 DDR4 RDIMM
BIOS	2.1.8 或更新版本	1.4.5 或更新版本
作業系統核心	3.10.0-957.1.3	3.10.0-862
Lustre 版本	2.10.7	2.10.4
IML 版本	4.0.10.0	4.0.7.0
Mellanox OFED versi	4.5-1.0.1.0	4.4-1



績效結果

我們設定了表 1 所列的更新就緒解決方案，並執行了效能檢查與 IIeone 順序、IIeone 隨機和 MDtest 效能指標，以驗證更新後的解決方案的效能。包含所有測試的效能指標命令的測試方法，與先前使用和描述的方法相同。

針對所有測試，我們使用客戶端測試台，如下表 2 所述


表 2：  用戶端測試台



用戶端節點數	8
用戶端節點	C6420
每個用戶端節點的處理器數	2 個 Intel（R） Xeon（R） 黃金級 6248，配備 20 個核心 （2.50 GHz）
每個用戶端節點的記憶體數	12 條 16GiB 2933 MT/秒 RDIMM
BIOS	2.2.6
作業系統核心	3.10.0-957.10.1
Lustre 版本	2.10.7
Mellanox OFED	4.5-1.0.1.0



循序 IOne 效能

我們使用表 2 所列的用戶端，執行了循序 IOne 3.487 版。我們執行的測試來自單一線程，最多 256 個線程，每個客戶端有超過 8 個線程的多個線程。根據測試方法，測試的匯總數據大小為 2 TB。  若線程較少於 32 個線程，則使用 32 個 Lustre 等量計數，而線程計數大於 32 時，Lustre 等量計數設定為 1。  快取效果已如先前部落格所述最小化。

用於此測試的 Lustre 用戶端調整參數如下所列

lctl set_param osc.*.checksums=0
lctl set_param timeout=600
lctl set_param at_min=250
lctl set_param at_max=600
lctl set_param ldlm.namespaces.*.lru_size=2000
lctl set_param osc .*OST*.max_rpcs_in_flight=16
lctl set_param osc.*OST*.max_dirty_mb=1024
lctl set_param osc.*.max_pages_per_rpc=1024
lctl set_param llite.*.max_read_ahead_mb=1024
lctl set_param llite.*.max_read_ahead_per_file_mb=1024

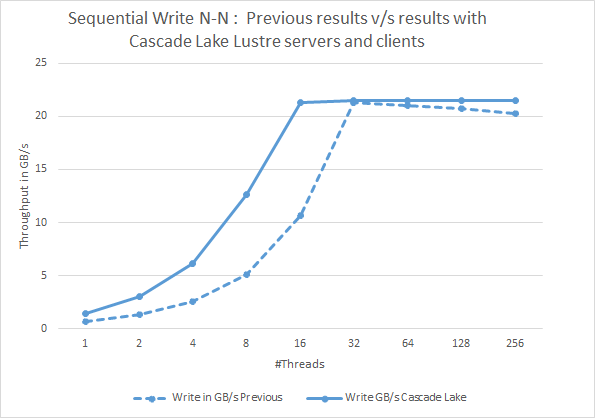

圖 2：循序 N-N 寫入。使用 Cascade Lake Lustre 伺服器和客戶

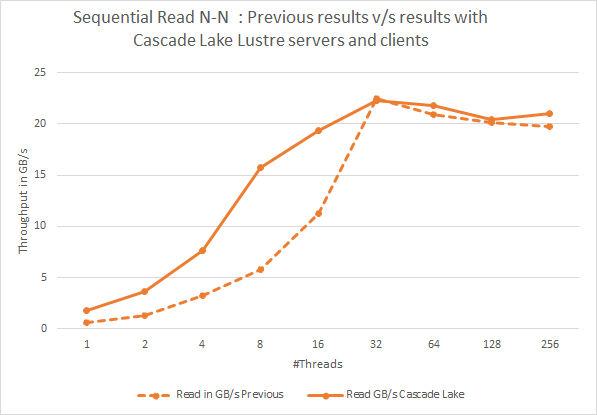

端的先前結果與目前結果的比較圖 3：循序 N-N 讀取。使用 Cascade Lake Lustre 伺服器和客戶

端的先前結果與目前結果的比較圖 2 和 3 顯示最新的 Cascade Lake 解決方案的 IOne 循序讀取和寫入效能，並將這些結果與先前的 Skylake 型解決方案進行比較。與先前的結果相比，我們發現串行讀取和寫入 Cascade Lake 型用戶端和 Lustre 伺服器的效能有所改善，線程數量低於 32 個線程。我們可以注意，連續寫入的效能提升略多於 2 倍，以低於 32 個線程的線程讀取。我們相信，此效能增量可歸結於 Cascade Lake 處理器 （ref link） 隨附的側通道利用的硬體風險降低。但是，其他因素也可能是新解決方案中的記憶體速度加快，以及更新的軟體版本。

另請注意，線程計數較高的順序效能仍與先前的解決方案非常類似。這是因為在解決方案以後端儲存控制器的全部潛能運作后，Cascade Lake 處理器的強化功能不會導致額外的效能提升。

隨機 IOne 效能

我們使用表 2 所列的用戶端，隨機執行 3.487 版 IOne。並以 16、64 和 256 個線程執行效能檢查。與先前的測試方法類似，匯總數據大小為 2 TB，等量大小則設定為 4 MB。快取效果已如先前部落格所述最小化。

用於此測試的 Lustre 用戶端調整參數如下所列

lctl set_param osc.*OST*.max_rpcs_in_flight=256
lctl set_param osc.*.max_pages_per_rpc=1024

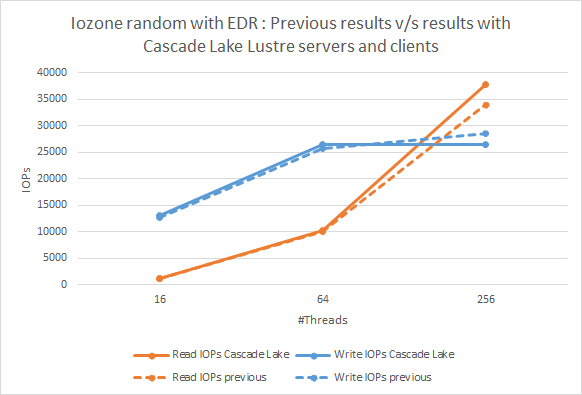

圖 4：IOne 隨機 N-N 讀取。使用 Cascade Lake Lustre 伺服器和客戶

端比較先前結果與目前結果圖 4 會產生隨機 I/O 測試的結果。比較先前和目前的結果，我們發現趨勢維持不變，而觀察到的效能增量在統計上並不會根據執行變化而顯著。

元數據 MDtest 效能

MDTest 工具 1.9.3 版用於評估系統的元數據效能。使用的 MPI 分配是 Intel MPI。這些測試是使用具有 2 個 MDT 和目錄等量分配的 DNE 執行。所使用的測試方法、命令以及建立的檔案和目錄數目，都與先前部落格中說明的相同。

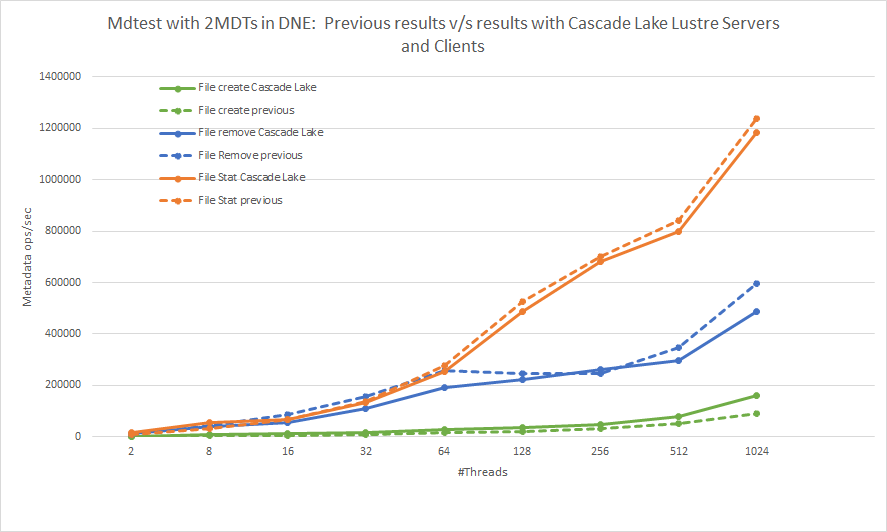

圖 5：   使用 MDtest 的元數據作業。   使用 Cascade Lake Lustre 伺服器和客戶

端的先前結果與目前結果的比較圖 5 顯示元數據測試的結果。比較目前的結果與先前的結果，我們發現所有三個元數據作業的趨勢維持不變。我們可以注意，尖峰檔案建立作業有 75.4% 的改善、尖峰檔案移除作業的下降 18%，以及檔案狀態作業中無法理解的效能增量。   我們可能將效能增量歸結於解決方案堆疊上的軟體和硬體更新，如表 1 所示。


結論

我們已驗證 Lustre Ready Solution 有關組態、安裝和效能的更新。此外，此部落格中亦包含已收集到的效能數據。

將先前結果與目前結果與 Cascade Lake 型 Lustre 伺服器和用戶端

1） 順序 IO 進行比較：我們發現效能提升最多略多於 2 倍，以低於 32 個線程的線程計算順序寫入和順序讀取。尖峰效能與先前的Skylake解決方案類似。
2） 隨機 I/O：在讀取和寫入效能方面，我們可以看到非常相似的趨勢，因為考慮到執行來執行差異，效能增量在統計上並不顯著。
3） 元資料效能測試：  我們發現在尖峰時，檔案建立作業的改善率高達 75.4%。檔案狀態作業與先前觀察到的結果非常接近，並具有無法理解的效能增量。在尖峰時，檔案移除作業減少了約 18%，而檔案移除作業的一般趨勢維持不變，而 delta 在其他線程計數中則無法存取。

參考資料

1） IIeOne 效能指標
2） Mdtest 基準檢驗
