Dell 裝置乙太網路連接埠的完整指南
摘要: 本指南提供使用有線乙太網路連線將 Dell 裝置連線至網際網路的指示。它涵蓋了帶或不帶集成乙太網埠的設備的硬體選項、電纜要求以及常見連接問題的分步故障排除。
本文章適用於
本文章不適用於
本文無關於任何特定產品。
本文未識別所有產品版本。
說明
開始操作之前
本文為 Dell 有線網路解決方案的硬體參考配套文章：乙太網路和有線 LAN 連線問題 支援程式庫頁面。它提供有關 Dell 裝置上的乙太網路連接埠、纜線標準、配接器類型、LED 診斷和連線規劃的 元件層級知識 。
如果您主動遇到連線問題，請參閱 有線網路解決方案：乙太網路和有線 LAN 連線問題 請參閱本指南前 ，請先 支援程式庫頁面。
1.什麼是乙太網路連接埠？
乙太網路連接埠 （又稱為 RJ45 連接埠、 LAN 連接埠或 網路插孔 ） 是 Dell 裝置上的矩形插槽，可用來使用實體纜線建立區域網路 （LAN）、路由器、數據機或網路交換器的有線連線。
RJ45 乙太網路連接埠的主要特性
| 特點 | 詳情 |
|---|---|
| 連接器元件 | 矩形，比標準電話 （RJ11） 插孔略寬 |
| 插腳數 | 插槽內排列成一排的 8 個插腳 |
| 鎖定機制 | 纜線連接器上的塑膠固定夾卡入連接埠以固定連接。 |
| 方向 | 纜線連接器的固定夾側通常朝下 （筆記型電腦） 或向外 （桌上型電腦背面板） |
2.為什麼要使用有線乙太網連接？
Wi-Fi 提供便利性和行動力，而固線乙太網路連線則具備無線技術無法比擬的獨特效能和安全性優勢：
| 優勢 | 說明 |
|---|---|
| 最大頻寬 | 提供互聯網計劃的全部速度，而不會因距離、牆壁或干擾而導致信號下降 |
| 低延遲 | 縮短往返回應時間，使其對線上遊戲、視頻會議、VoIP 通話和遠端桌面會話至關重要 |
| 連線穩定性 | 消除因無線通道壅塞、相鄰網路或環境干擾而導致的隨機中斷連線 |
| 增強安全性 | 物理電纜連接比無線電信號更難攔截。 |
| 隨插即用簡易性 |
無需網路密碼、SSID 選項或無線驗證，只需插入纜線即可連線 |
3.找到 Dell 裝置上的乙太網路連接埠
RJ45 乙太網路連接埠的實體位置會因 Dell 裝置的外型規格和機箱設計而有所不同：
依裝置類型劃分的連接埠位置
| 裝置類型 | 典型連接埠位置 |
|---|---|

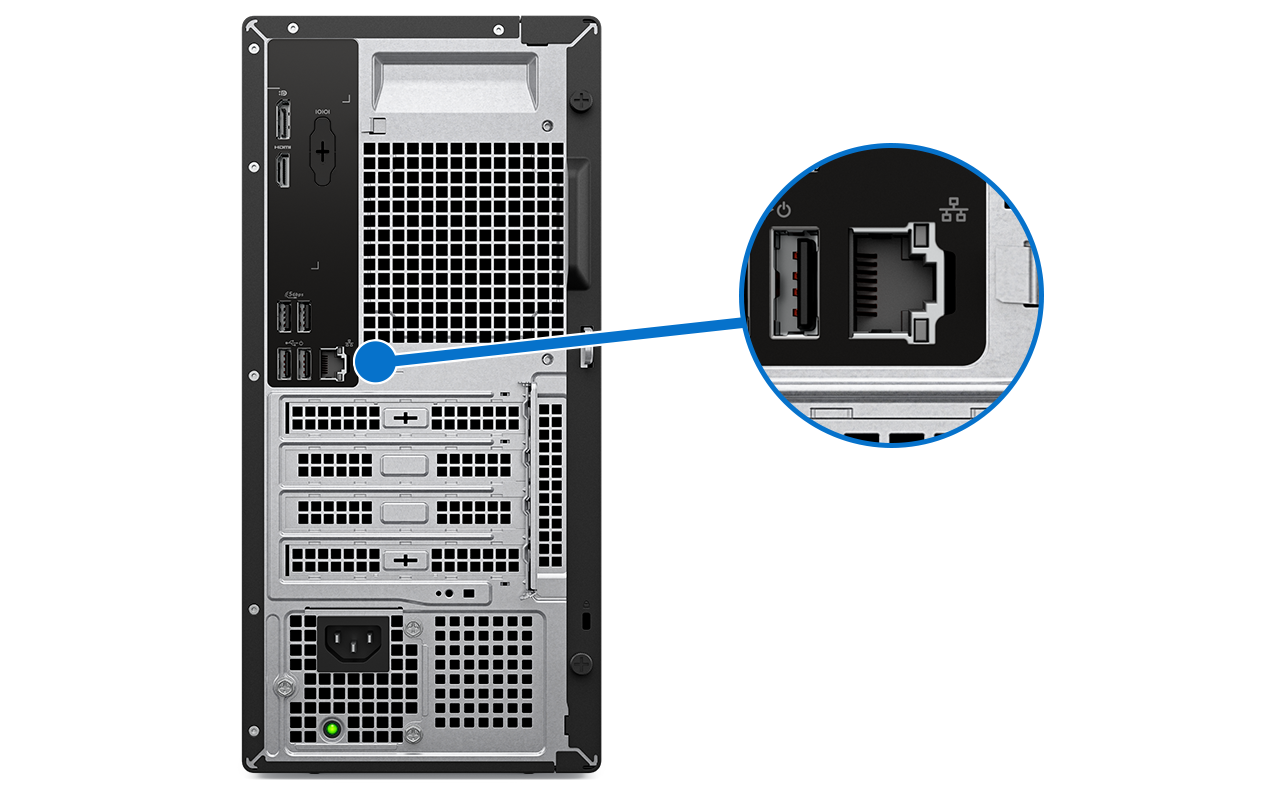

| 桌上型電腦 （OptiPlex、XPS 桌上型電腦、Inspiron 桌上型電腦、Alienware Aurora） | 後 I/O 面板，通常集中在 USB 連接埠、音訊插孔和顯示器輸出附近 |
| 立式工作站 （Precision 立式） | 後 I/O 面板，通常配備雙乙太網路連接埠，可提供備援或網路分段 |
| 小機型/微型桌上型電腦 （OptiPlex Micro、OptiPlex SFF） | 背面板，有時由於緊湊的機箱設計而凹陷 |
| 多合一桌上型電腦 （Inspiron AIO、OptiPlex AIO） | 顯示器機櫃後方、底部邊緣或纜線管理蓋後方 |

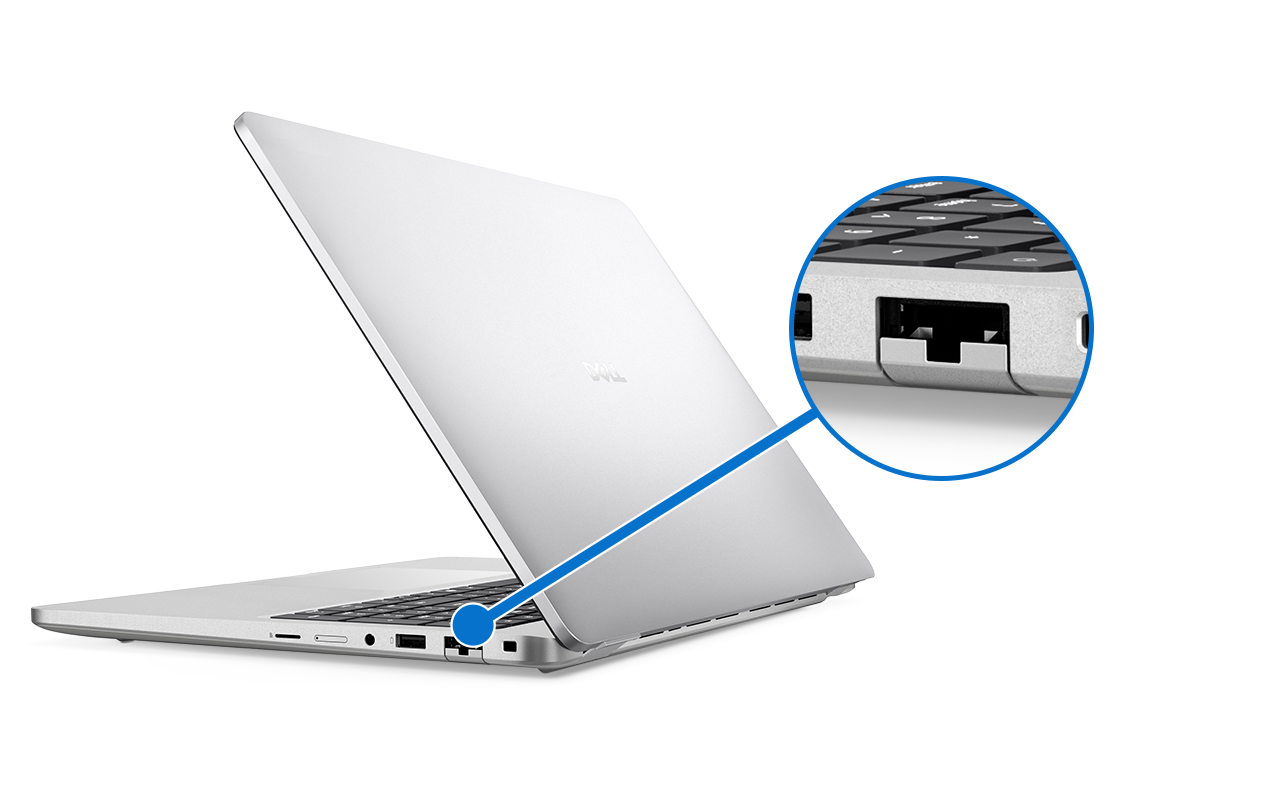

| 標準筆記型電腦 （Latitude、Vostro、G 系列、Alienware 筆記型電腦） | 左側或右側面板，通常位於其他 I/O 連接埠附近 |
| 超薄筆記型電腦 （XPS 13/14/16，選取 Inspiron，選取 Latitude） | 無整合式乙太網路連接埠 — 需要 USB-C 轉 RJ45 轉接器或 Dell 擴充基座 （請參閱第 5 節） |
尋找特定型號的連接埠位置
若要確認特定 Dell 裝置確切的連接埠配置：
- 導覽至 Dell 產品手冊 頁面。
- 輸入 7 個字元的產品服務編號 （位於裝置底部或背面的標籤，或可在 BIOS/UEFI 中存取）。
- 開啟您機型的 設定與規格 指南或 使用者指南 。
- 找到 視圖 或 埠和連接器 部分，其中包括設備外部 I/O 埠的標記圖。
注意：您也可以開啟命令提示字元並輸入以下內容，以找到產品服務編號：
wmic bios get serialnumber
4.乙太網路連接埠速度額定值和纜線標準
您的實際網路效能取決於整個連線路徑中 評分最低的元件 — 從 Dell 裝置的乙太網路控制器，到纜線，再到路由器或交換器連接埠。
Dell 乙太網路控制器速度等級
| 速度層級 | 類別 | 常見的 Dell 產品線 |
|---|---|---|
| 100 Mbps | 快速乙太網路 | 傳統和入門級裝置 |
| 1 Gbps （1000 Mbps） | Gigabit 乙太網路 | 最新的 Inspiron、Latitude、OptiPlex、Vostro 和 Alienware 機型 |
| 2.5 Gbps | 多 Gigabit 乙太網路 | 選取 Alienware、XPS 和 Precision 機型。 |
| 10 Gbps | 10 Gigabit 乙太網路 | 選取 Precision 工作站和高效能組態。 |
乙太網路纜線類別
| 纜線類別 | 支援的最高速度 | 纜線長度上限 | 建議 |
|---|---|---|---|
| 第5類 | 100 Mbps | 100 公尺 （328 英尺） | 不建議 — 這會成為任何支援 Gigabit 的裝置的瓶頸。 |
| 第5類 | 1 Gbps | 100 公尺 （328 英尺） | 最低建議的 Gigabit 乙太網路 |
| 第6類 | 1 Gbps （10 Gbps，最高 55 公尺） | 100 公尺 （328 英尺） | 建議 用於千兆位和面向未來的 |
| 第6類 | 10 Gbps | 100 公尺 （328 英尺） | 建議 用於 2.5 Gbps 和 10 Gbps 連線 |
| 第7類 | 10 Gbps | 100 公尺 （328 英尺） | 適用於高干擾環境的優質遮罩選項。 |
速度瓶頸範例
| 案例 | 產生速度 | 根本原因 |
|---|---|---|
| 1 Gbps Dell NIC + Cat 5 纜線 + 1 Gbps 路由器 | 100 Mbps | 快速乙太網的第 5 類纜線限制 |
| 1 Gbps Dell NIC + Cat 6 纜線 + 100 Mbps 路由器 | 100 Mbps | 路由器埠是瓶頸。 |
|
2.5 Gbps Dell NIC + Cat 5e 纜線 + 2.5 Gbps 路由器 |
1 Gbps | Cat 5e 纜線連接到 Gigabit 的限制 |
| 1 Gbps Dell NIC + Cat 6 纜線 + 1 Gbps 路由器 | 1 Gbps | 所有元件都相符 — 最佳效能 |
5.沒有內建乙太網路連接埠的裝置
許多現代超薄和超極本等級的 Dell 筆記型電腦已淘汰實體 RJ45 連接埠，以實現更薄的機箱設定檔。如果您的 Dell 裝置沒有整合式乙太網路連接埠，您有兩種硬體選項可建立有線連線：

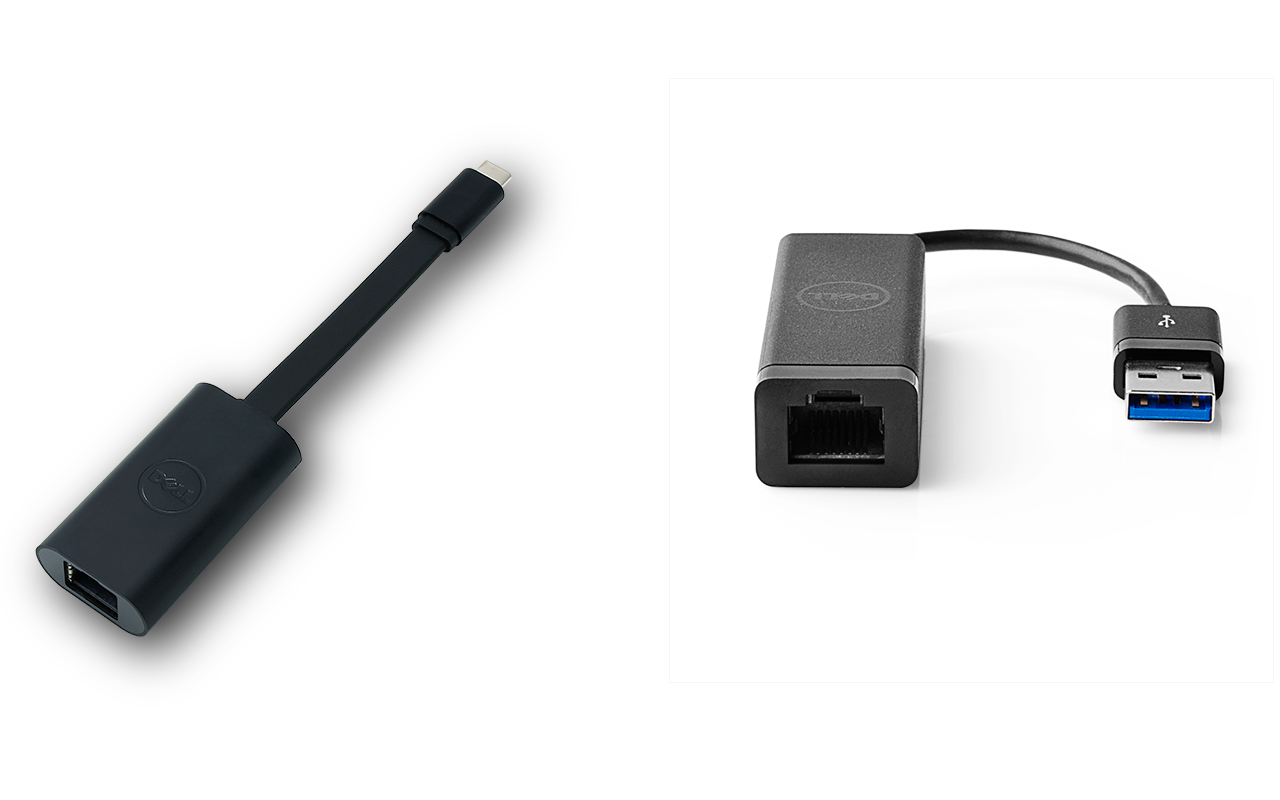

USB 轉乙太網路配接器
| 功能 | 詳情 |
|---|---|
| 外型規格 | 小型可攜式轉接頭 |
| 連線類型 | USB-C 轉 RJ45 或 USB-A 轉 RJ45 |
| 一般速度支援 | 最高 1 Gbps （Gigabit）;特定介面卡支援 2.5 Gbps。 |
| 最適合 | 移動使用者、旅行和臨時有線連接 |
| 驅動程式要求 | 大多數現代適配器在 Windows 10/11 上都是隨插即用的;有些可能需要一次性安裝驅動程式。 |

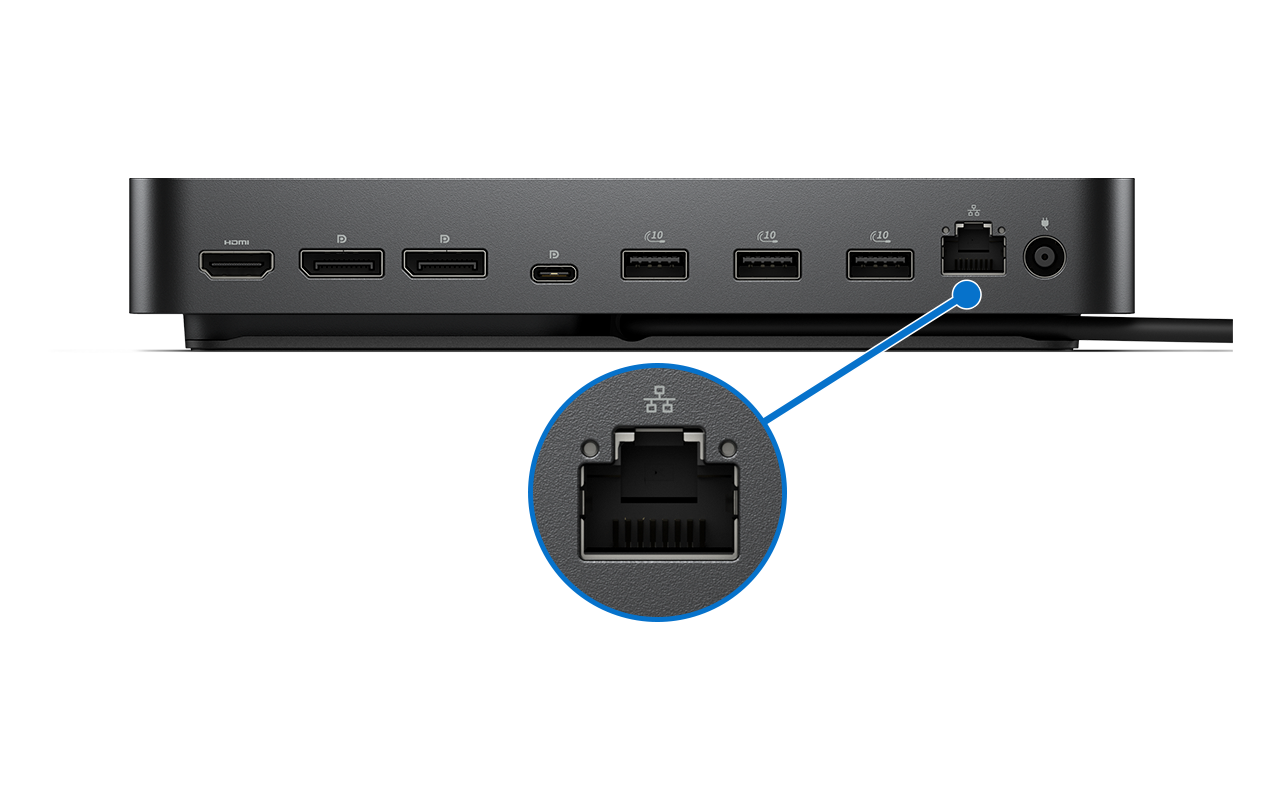

Dell 擴充基座
| 功能 | 詳情 |
|---|---|
| 外型規格 | 桌面安裝的工作站或緊湊型集線器 |
| 連接至筆記型電腦 | 單一 USB-C 或 Thunderbolt 纜線 |
| 含乙太網路連接埠 | 是 — 內建 RJ45 連接埠，支援千兆位或多千兆位，視型號而定 |
| 其他連接埠 | USB-A、USB-C、HDMI、DisplayPort、音訊、SD 卡讀卡機及電源供應 （依機型而異） |
| 最適合 | 永久的桌面配置、多顯示器工作站，以及需要乙太網路加上日常擴充連線能力的使用者。 |
若要確認擴充基座與 Dell 筆記型電腦的相容性，請參閱 Dell 知識文章 Dell 擴充基座指南。
6.解碼乙太網路連接埠 LED 指示燈
大部分 Dell 乙太網路連接埠在 RJ45 插槽兩側皆有兩個 內建 LED 指示燈 。這些 LED 提供有關硬體連結狀態和網路活動的即時視覺回饋 ，無需任何軟體工具。
標準 LED 行為
| LED 狀態 | 色彩 | 意義 |
|---|---|---|
| 恆亮 | 綠色 | 已以雙方支援的最高速度與路由器、交換器或數據機建立健全的使用中實體連結。 |
| 恆亮 | 琥珀色/橙色 | 已建立實體連結，但連線 協商的速度低於 連接埠的最大運算基礎設施 （例如，Gigabit 連接埠為 100 Mbps） |
| 閃爍/閃爍 | 綠色或琥珀色 | 作用中資料傳輸正在網路連線中發生。 |
| 關閉 | 未亮起 | 硬體未偵測到任何實體連結。 |
琥珀色/橙色 LED 表示
意義琥珀色或橘色的 LED 不一定是錯誤的 ，這是硬體的通訊方式，代表它已自動協商較低的連線速度。常見原因包括：
| 原因 | 說明 |
|---|---|
| 使用中的第 5 類纜線 | 纜線僅支援 100 Mbps，強制 Gigabit 連接埠降壓。 |
| 舊版路由器或交換器 | 路由器的 LAN 埠僅支援 10/100 Mbps。 |
| 纜線受損 |
纜線內部的一或多個線對可能損壞，導致連接埠回落至需要較少成對的較低速度。 |
| 長電纜線 |
纜線長度超過 100 公尺 （328 英尺） 可能會發生訊號降級情況，導致速度重新交涉。 |
沒有 LED 指示燈表示什麼
如果插入纜線後兩個 LED 都保持完全熄滅狀態，這表示乙太網路控制器 未偵測到硬體層級的實體連結。可能原因包括：
- 纜線未完全裝妥 （遺失固定夾卡嗒聲）
- 纜線有瑕疵或內部導體斷裂
- 路由器、交換器或數據機連接埠未通電或故障
- 裝置管理員或 BIOS 中的乙太網路配接卡已停用
注意：如果 LED 在插入已知可正常運作的纜線後仍保持熄滅狀態，請返回 有線網路解決方案 支援程式庫頁面，並完成實體和軟體故障診斷步驟。
7.常見的 Dell 乙太網路控制器製造商
在裝置管理員或系統規格中檢視您的網路配接卡時，您可能會在 Dell 裝置上遇到下列乙太網路控制器名稱：
| 製造商 |
|---|
| Intel |
| 瑞昱 |
| Killer （採用 Intel） |
| Dell （使用擴充基座） |
注意：在裝置管理員中標示為「Wireless」、「Wi-Fi」或「WLAN」的項目會管理無線電/無線連線，而非有線乙太網路。
8.常見問題
問：如何知道我的 Dell 筆記型電腦是否具有整合式乙太網路連接埠？
答：實體檢查筆記型電腦的兩側和背面是否有比電話插孔稍寬的矩形 RJ45 插槽。如果找不到，請使用您的產品服務編號，參閱 Dell 產品手冊頁面上裝置的設定與規格指南。XPS 13、XPS 14 和特定 Latitude 7000 系列等超薄機型通常會忽略整合連接埠。
問：我的乙太網路連接埠能提供什麼速度？
答：連接埠的最高速度取決於系統中安裝的乙太網路控制器。若要檢查：
- 在 裝置管理員 > 網路配接卡中找到您的乙太網路配接卡名稱。
- 請將其與製造商規格交叉參照 （請參閱第 7 節）。
- 或使用 Dell 產品手冊開啟您機型的設定與規格指南。
目前大多數的 Dell 裝置都隨附 Gigabit （1 Gbps） 乙太網路控制器。特定 Alienware、XPS 和 Precision 機型包括 2.5 Gbps 或 10 Gbps 控制器。
問：為什麼我的乙太網路連線執行速度為 100 Mbps，而非 1 Gbps？
答：最常見的原因是 纜線限制。標準 Cat 5 纜線上限為 100 Mbps。將纜線更換為 Cat 5e 或 Cat 6 纜線，以啟用 Gigabit 速度。此外，請確認您的路由器或交換器連接埠支援千兆位 — 舊路由器可能僅提供 10/100 Mbps LAN 連接埠。
問：我可以同時使用乙太網路和 Wi-Fi 嗎？
答：是，Windows 支援同時啟動兩個連線。默認情況下，Windows 會為有線乙太網連接分配 較低的指標值 （更高的優先順序），這意味著操作系統將通過更穩定的有線鏈路路由大多數網路流量，同時保持 Wi-Fi 可用作為回退。
問：Dell 擴充基座上的乙太網路連接埠是否與整合式連接埠執行相同？答：在大部分的使用案例中，是，具備整合式乙太網路控制器的 Dell 擴充基座 （例如 WD19、WD22 及 Thunderbolt 擴充基座系列） 可提供 Gigabit 或多 Gigabit 乙太網路效能。但是，實際傳輸量可能會受到擴充基座的連線類型 （USB-C 與 Thunderbolt） 以及與連接的其他周邊裝置共用的可用頻寬的影響。
問：如果我的乙太網路連接埠 LED 是琥珀色而非綠色，這代表什麼意思？
答：琥珀色 LED 表示連接埠 已自動協商連線速度低於 其最大容量。這通常是因為使用 Cat 5 纜線、連接到舊版 10/100 Mbps 路由器連接埠，或是纜線內部電線損壞所致。有關原因的完整細分，請參閱第 6.2 節。
9.相關 Dell 支援資源
| 資源 |
|---|
| 有線網路解決方案支援資料庫 （故障診斷步驟） |
| Dell 產品手冊 （產品服務編號查詢） |
| Dell 知識文章 Dell 擴充基座指南 |
| SupportAssist for Home PCs |
| Dell 驅動程式與下載 |
| 聯絡技術支援 |
