如何為 Precision 5820 和 7820 直立式切換 NVMe

摘要: 本文說明在 Precision 5820/7820 直立式上安裝客戶套件所需的步驟，以便將 PCIE-SSD 儲存裝置連接至前方 FlexBay。

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。
查看其他資源

說明

目錄：

  1. 開始操作之前
  2. 移除指示



開始操作之前

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。

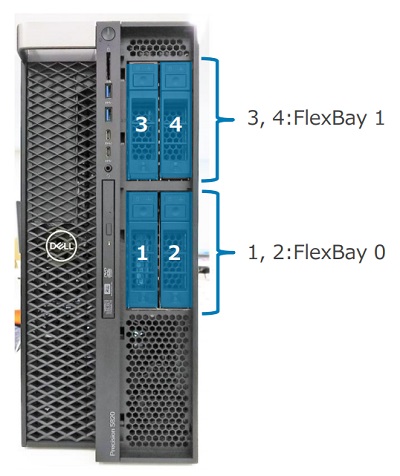

兩個並排配對將被視為單一 FlexBay （圖 1）。背板由兩對組成，因此必須以 FlexBay 為基礎進行更換。

FlexBay
(圖 1.FlexBay）


回到頁首



移除指示



|

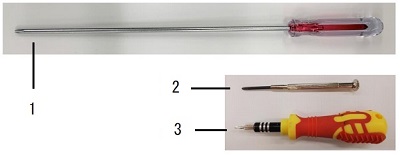

建議的工具

1 十字螺絲起子，軸長 × 20 釐米 （+2×200）
2/3 2.0/2.5mm Plus 驅動程式

注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下不能夠移除螺絲。



將 SATA/SAS 更換為 PCIe SSD 需要下列零件。

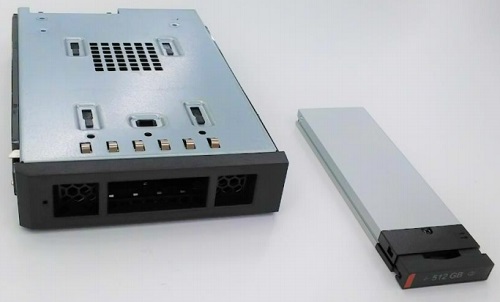

  1. [575-BBSH] - 適用於 FlexBay 的 M.2 模組，包括托架 58/78/7920 直立式 （套件）
    575-BBSH

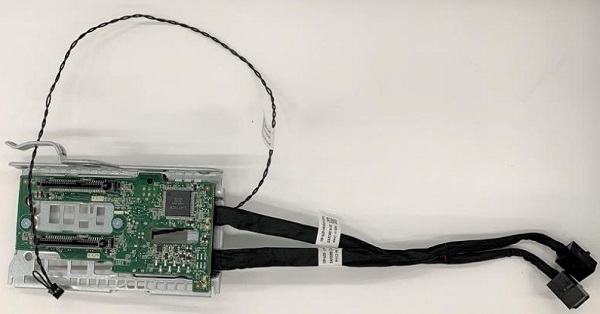

  2. [750-ABDF] - 將 HDD FlexBay 轉換為 PCIe SSD FlexBay 58/78 立式 （套件）
    750-ABDF



更換前，請先卸下以下零件。

  • Precision 5820 直立式
    • 前往 Precision 5820 Tower 系統手冊> 卸下和安裝元件
      • 側蓋 > 卸下側蓋
      • 氣流護罩 > 卸下氣流護罩
      • 硬碟組件 > 卸下 HDD 承載器
      • 卸下前蓋 > 卸下前蓋
      • 5.25 吋 ODD 托架 > 卸下 5.25 吋 ODD 托架
      • 系統風扇 > 卸下系統風扇
  • Precision 7820 直立式
    • 前往 Precision 7820 Tower 系統手冊> 卸下和安裝元件
      • 側蓋 > 卸下側蓋
      • 氣流護罩 > 卸下氣流護罩
      • 硬碟組件 > 卸下 HDD 承載器
      • 硬碟前蓋 > 卸下 HDD 前蓋
      • 5.25 吋 ODD 托架 > 卸下 5.25 吋 ODD 托架
      • 圖形處理單元 （GPU） > 卸下 GPU
      • 系統風扇 > 卸下系統風扇

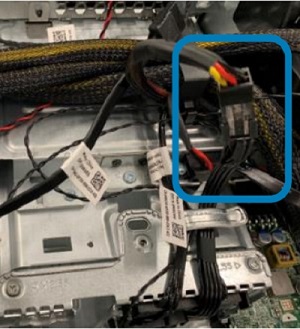

  1. 卸下電源線。
    卸下電源線。

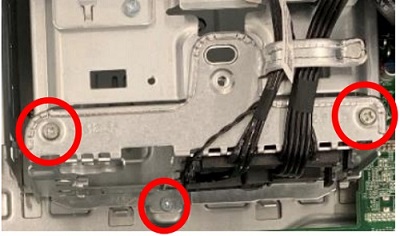

  2. 卸下 3 顆螺絲。
    卸下三顆螺絲

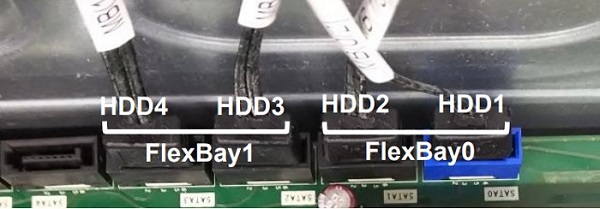

  3. 請沿著背板上的纜線，然後從主機板上的 SATA 連接埠卸下不必要的纜線。
    從 SATA 卸下纜線

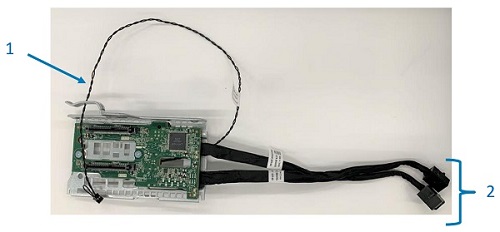

PCIe 固態硬碟背板面
PCIe 固態硬碟背板面

1 熱感應器纜線
2 資料纜線


安裝 PCIe SSD 背板的步驟

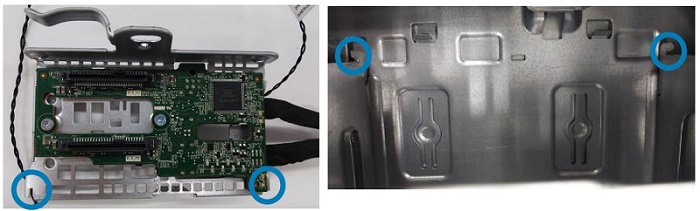

  1. 將背板連接至系統。
    連接背板

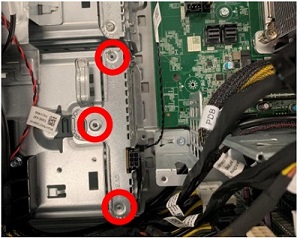

  2. 使用 3 顆螺絲固定背板。
    固定背板



要連接的纜線有 3 條。
3 根纜線

1 電源纜線 2 資料纜線
3 熱感應器纜線 4 用於固定熱感應器纜線的掛鉤


安裝纜線的步驟

  • 安裝熱感應器纜線

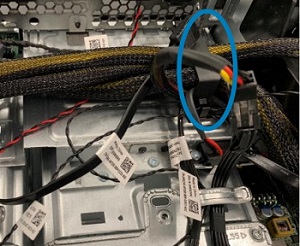

    1. 使用掛鉤固定熱感應器纜線。
      固定熱感應器纜線
    2. 將熱感應器纜線連接至主機板上的TEMP_FLEX0或TEMP_FLEX1。
      TEMP_FLEX0或TEMP_FLEX1
  • 安裝電源線

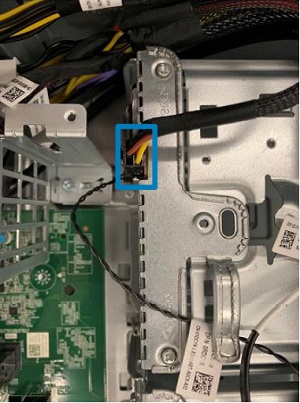

    1. 將 6 插腳電源線從電源供應器連接至背板。
      連接電源線
  • 安裝資料纜線
    1. 將下方資料纜線 （U.2_P1） 連接至主機板上的 PCIE1 連接埠，下方資料纜線 （U.2_P0） 連接至主機板上的 PCIE0 連接埠。
      安裝資料纜線
      • 適用於 Precision 5820 的連接器位於 CPU 旁邊
        Precision 5820 連接器
      • Precision 7820 的連接器位於電源供應單元旁
        Precision 7820 的連接器




更換後，請安裝下列零件。

  • Precision 5820 直立式
    • 前往 Precision 5820 Tower 系統手冊> 卸下和安裝元件
      • 系統風扇 > 安裝系統風扇
      • 5.25 吋 ODD 托架 > 安裝 5.25 吋 ODD 槽
      • 安裝前蓋 > 安裝前蓋
      • 硬碟組件 > 安裝 HDD 承載器
      • 氣流護罩 > 安裝氣流護罩
      • 側蓋 > 安裝側蓋
  • Precision 7820 直立式
    • 前往 Precision 7820 Tower 系統手冊> 卸下和安裝元件
      • 系統風扇 > 安裝系統風扇
      • 圖形處理器 （GPU） > 安裝 GPU
      • 5.25 吋 ODD 托架 > 安裝 5.25 吋 ODD 槽
      • 安裝前蓋 > 安裝前蓋
      • 硬碟組件 > 安裝 HDD 承載器
      • 氣流護罩 > 安裝氣流護罩
      • 側蓋 > 安裝側蓋


回到頁首

其他資訊

建議的文章

以下是一些與本主題相關的建議文章，您可能會感興趣。

受影響的產品

Precision 5820 Tower, Precision 7820 Tower
