PowerFlex 4.X：遺失虛擬 IP 導致作業系統轉換失敗

• 作業系統轉換作業會在僅儲存 （SO） RG 中的一或多個節點上執行，且程序會失敗。
• 目標節點已成功轉換為 SLES 作業系統。
• MDM 叢集在轉換操作後具有不同的組態模式，且狀態顯示為已降級。
• --query_cluster 輸出可能會將原本是 Manager MDM 的節點顯示為仲裁程式，反之亦然。  角色可能與以下角色不相符 actor_role MDM 組態檔案中的設定 - /opt/emc/scaleio/mdm/cfg/conf.txt.

範例：

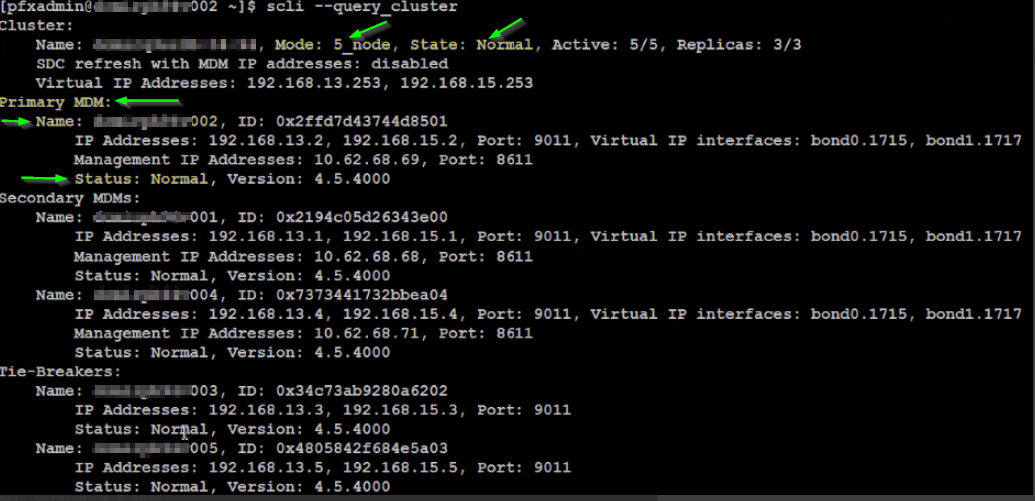

作業系統轉換前

MDM 叢集5_node的組態模式和正常 （正常） 狀態，而節點 xxx002 則處於正常狀態，且管理員為 MDM （主要）：

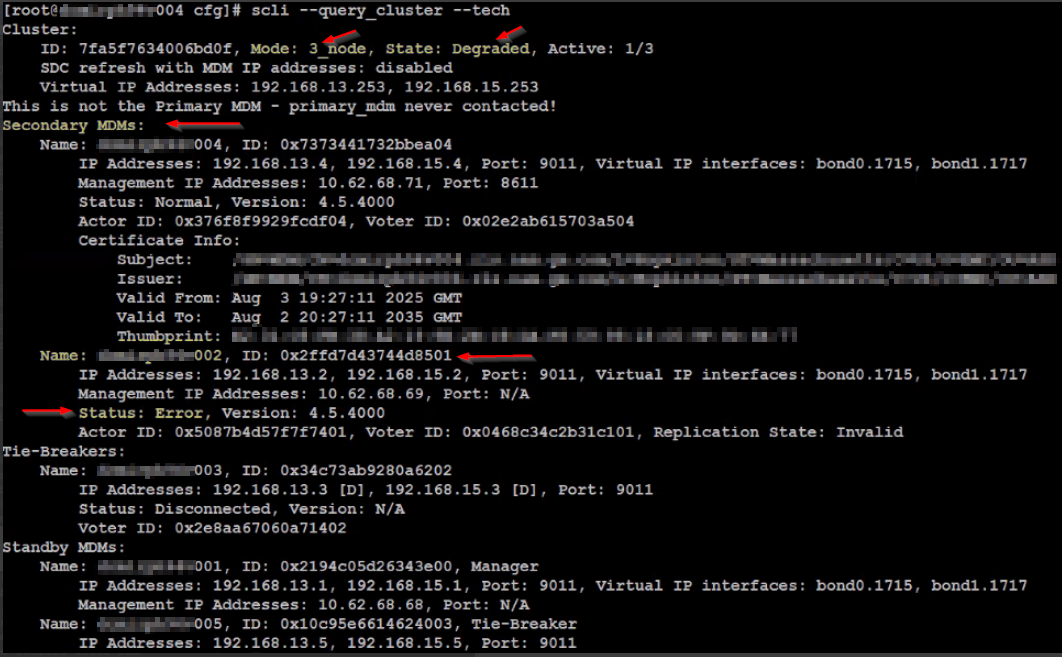

作業系統轉換後

MDM 叢集的組態模式為「3_node」和「降級 （不健全）」，節點 xxx002 處於「錯誤」狀態，而管理員 MDM （次要）：

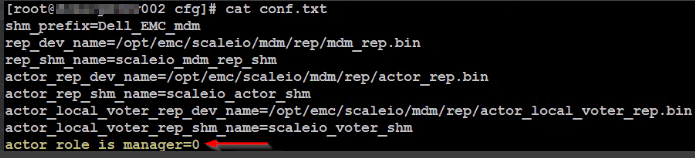

節點 xxx002 的組態檔案設定為 actor_role_is_manager=0，亦即決勝局：

影響

MDM 叢集處於故障和意外狀態 - 可能是 DU。

在作業系統轉換期間，PFMP 會在可用的節點之間重新平衡 MDM 角色。PFMP 使用 MDM 叢集的虛擬 IP 位址作為安裝和新增 MDM 叢集節點和待機管理員/仲裁程式的錨點。

在節點的作業系統成功轉換為 SLES 後，會觸發 MDM 叢集節點的重新平衡程序，而且由於虛擬 IP 位址表示有 2 個要尋找的 IP，而節點有 4 個 IP，因此預設安裝為待機仲裁程式，這會導致搜尋失敗，然後安裝繼續進行。

Cluster:
    Name: sio-1, ID: 0a1707234b50f20f, Mode: 5_node, State: Normal, Active: 5/5, Replicas: 3/3
	...
    Virtual IP Addresses: 10.122.160.100, 10.123.160.100	<<<<<
Primary MDM:
    Name: sio-101, ID: 0x6bd7be1d61b4c900
        IP Addresses: 10.122.160.101, 10.123.160.101, 10.122.224.101, 10.123.224.101, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
Secondary MDMs:
    Name: sio-102, ID: 0x0b5a343e4caba901
        IP Addresses: 10.122.160.102, 10.123.160.102, 10.122.224.102, 10.123.224.102, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
    Name: sio-104, ID: 0x749bb9791864d903
        IP Addresses: 10.122.160.104, 10.123.160.104, 10.122.224.104, 10.123.224.104, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
Tie-Breakers:
    Name: sio-105, ID: 0x612f04b03a127004
        IP Addresses: 10.122.160.105, 10.123.160.105, 10.122.224.105, 10.123.224.105, Port: 9011	<<<<<
        ...
    Name: sio-103, ID: 0x154f223f2046a305
        IP Addresses: 10.122.160.103, 10.123.160.103, 10.122.224.103, 10.123.224.103, Port: 9011	<<<<<
        ...
Standby MDMs:
    Name: sio-106, ID: 0x6bd7be1d61b4c900, Manager
        IP Addresses: 10.122.160.106, 10.123.160.106, 10.122.224.106, 10.123.224.106, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
	Name: sio-107, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.107, 10.123.160.107, 10.122.224.107, 10.123.224.107, Port: 9011	<<<<<
    Name: sio-108, ID: 0x0b5a343e4caba901, Manager
        IP Addresses: 10.122.160.108, 10.123.160.108, 10.122.224.108, 10.123.224.108, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
    Name: sio-112, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.112, 10.123.160.112, 10.122.224.112, 10.123.224.112, Port: 9011	<<<<<

因此，安裝程序將還原為預設的 MDM 角色「決勝局」，而且所有 MDM 都將安裝為決勝局，從而中斷 MDM 叢集：

DEBUG [2025-11-23T06:51:03.699277] 316828: provider/elementmanager/scaleio.rb:5702:in `add_mdm': scaleio-block-legacy-gateway: Failed to add MDM sio-102 to VxOS cluster with error {"message"=>"Illegal number of IP addresses. The Primary MDM, the Secondary MDM, and the Tie-Breaker must each have the same number of IP addresses.", "httpStatusCode"=>500, "errorCode"=>298}. Retying 1

為避免作業系統轉換或 DU 失敗，請在嘗試作業系統轉換之前執行以下動作。

MDM 叢集成員和待機 MDM 的 IP 位址 （DATA IP） 計數必須與叢集的虛擬 IP 位址 （DATA IP） 計數相同，方法是增加虛擬 IP 介面並新增虛擬 IP 位址，或減少 MDM 的資料 IP。

請遵循下列其中一個選項來修正此問題：增加 MDM 叢集的虛擬 IP 以對應主要/次要/決勝器/待命 MDM 的資料 IP 計數，或減少資料 IP 以對應 MDM 叢集的虛擬 IP 計數。

增加 MDM 叢集的虛擬 IP。

1） 將其他虛擬 IP 新增至叢集，並將虛擬 IP 介面新增至主要和次要 MDM。

a.清除現有的虛擬 IP：

scli --modify_cluster_virtual_ips --clear_all

b.新增舊的和新的虛擬 IP （以逗號分隔的清單，省略每個逗號後的空格）：

scli --modify_cluster_virtual_ips --cluster_virtual_ip <Virtual IP 1,Virtual IP 2,Virtual IP 3,Virtual IP 4>

 c. 清除現有的虛擬 IP 介面：

scli --modify_virtual_ip_interfaces --clear_all

 d. 在主要和次要 MDM 上新增新舊虛擬 IP 介面 （以逗號分隔的清單，省略每個逗號後的空格）：

scli --modify_virtual_ip_interfaces --target_mdm_ip <Primary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>

scli --modify_virtual_ip_interfaces --target_mdm_ip <Secondary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>

2） 使用新的 IP 更新 SDC 和任何其他使用叢集虛擬 IP 的用戶端：

• Linux： /opt/emc/scaleio/sdc/bin/drv_cfg
  注意：新的IP位址清單是逗號分隔的清單，必須省略每個逗號後面的空格。如果要保留現有位址，請將其包含在此清單中。



  drv_cfg --mod_mdm_ip --ip <One of the existing MDM IP addresses>  <All MDM IP addresses>

Gdfgdfgdfgdfgdfgd

• Windows： C:\Program Files\emc\scaleio\sdc\bin\drv_cfg

•  ESXi：
  • 獲取運行配置。命令會傳回一個字串，表示目前設定的所有 ESXi 組態參數、SDC GUID 和 MDM IP：

cat /etc/vmware/esx.conf | grep scini | grep options

• • 使用輸出中的詳細資料執行命令，以新增虛擬 IP （以逗號分隔的清單，省略每個逗號後的空格）：
    注意：

    <XXX> - 是使用者產生的 GUID 字串。您可以使用主要 MDM 上的 SCLI 命令「--query_all_sdc」驗證 GUID。
    <> LIST_VIP_MDM_IPS 是所有 MDM IP 位址或 MDM 虛擬 IP 位址的逗號分隔清單。請勿在此處包含決勝局 IP 位址。

    esxcli system module parameters set -m scini -p "IoctlIniGuidStr=<XXX> IoctlMdmIPStr=LIST_VIP_MDM_IPS>"

• 讓 ESXi 進入維護模式，然後重新開機。

3） 使用 PFMP UI 移除 RG，然後使用所有新舊 MDM 叢集虛擬 IP 位址重新新增。

4） 在作業系統對話順利完成且系統處於良好狀態後，若要還原變更，請執行 步驟 1-3。

減少 MDM 資料 IP。

1） 根據目前的叢集模式，將 MDM 叢集縮小至3_node或1_node模式。

2） 根據叢集的 VIP 數量，重新新增所有 MDM （待機、TB 和次要），含較少的 MDM 資料 IP。

受影響的版本

PFMP 4.x

已修正問題的版本

PFMP 5.1
