PowerEdge : sélection du logement PCI-e HBA355e
Résumé: L’adaptateur de bus hôte (HBA) SAS HBA465e ou HBA355e Dell peut être fourni en tant qu’élément d’envoi à rajouter (DIB) avec les serveurs PowerEdge. Cet article fournit des instructions sur la sélection d’un logement PCI-e approprié. ...
Instructions
Les adaptateurs HBA355e ou HBA465e peuvent être fournis dans une boîte séparée avec le serveur Dell PowerEdge. Le contrôleur HBA465e ou HBA355e est fourni configuré avec la carte mi-hauteur fixée au support PCI. En fonction des logements PCI-e disponibles au sein du serveur hôte, il peut être nécessaire de dévisser le support profil bas et de fixer le support pleine hauteur. Vous trouverez plus d’informations dans le Guide de l’utilisateur de l’adaptateur de bus hôte Dell HBA séries 355 et 350.

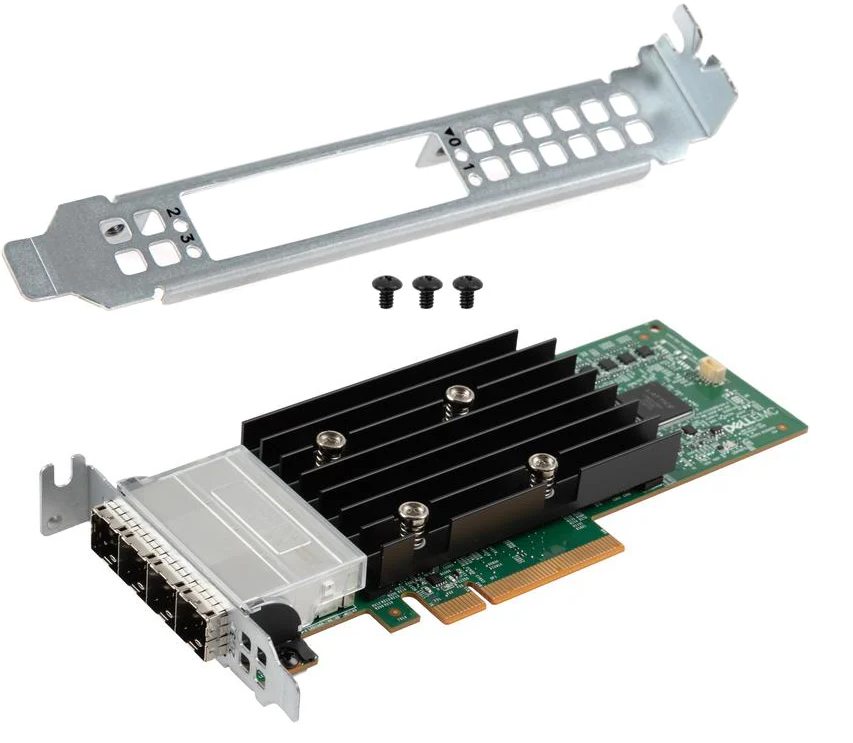

Figure 1 : Configuration profil bas HBA355e présentant un support pleine hauteur avec trois vis
Dans quel logement PCI-e la carte HBA355e ou HBA465e doit-elle être insérée ?
Sélectionnez un logement PCI-e qui n’obstrue pas l’insertion du connecteur SAS SFF-8644. Dans le cas contraire, il se peut que la connexion ne s’entraîne pas sur l’appareil connecté et forme une liaison SAS.

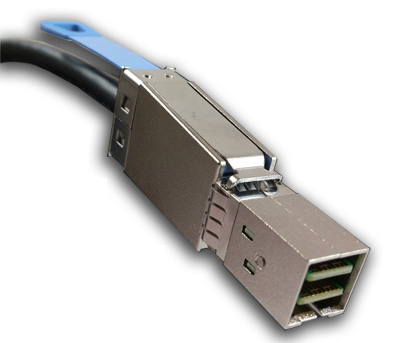

Figure 2 : SFF-8644 Connecteur de câble SAS
Les administrateurs Dell PowerEdge peuvent rechercher le modèle d’installationet le manuel de maintenance du serveur dans la section « Consignes d’installation des cartes d’extension ». Accédez à Dell.com/support, sélectionnez votre modèle de serveur PowerEdge ou saisissez le numéro de série PowerEdge. Les manuels du produit se trouvent sous l’onglet Documentation .

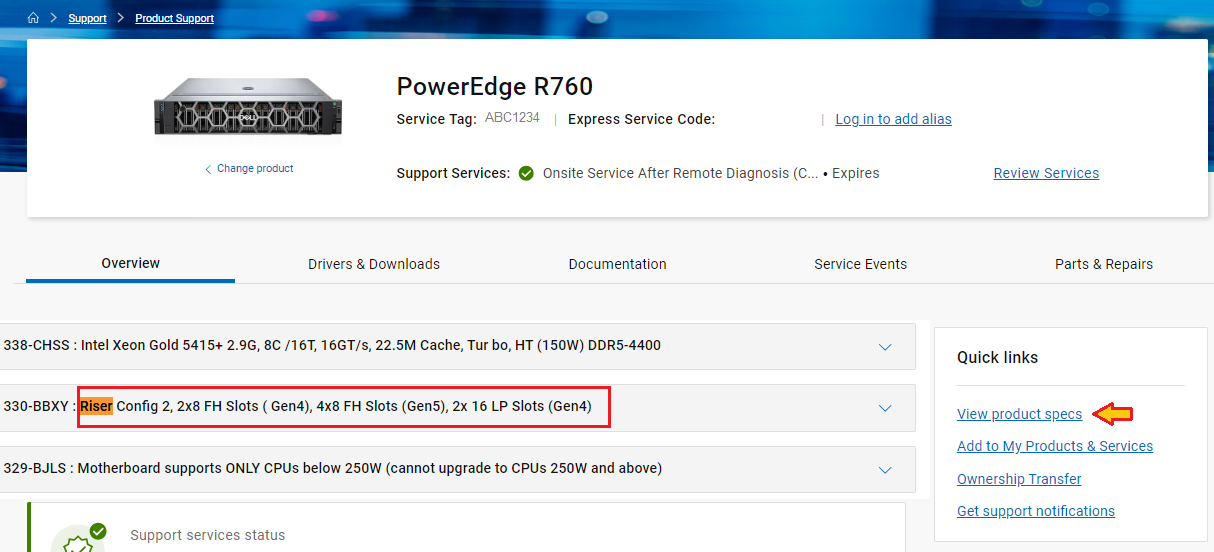

Figure 3 : Exemple de configuration de carte de montage PowerEdge sous Afficher les caractéristiques du produit
Le HBA355 n’est pas répertorié dans la section des cartes d’extension pour mon modèle PowerEdge.
Ne confondez pas l’adaptateur HBA SAS externe HBA355e HBA355e avec le modèle HBA355i. Si le contrôleur HBA355 n’est pas répertorié, utilisez FOXCONN (adaptateur externe) ou HBA externe PERC comme analogue pour la carte HBA355e. Si les informations dont vous avez besoin ne sont pas disponibles, contactez le support technique Dell PowerEdge.
Vous n’obtenez pas de lien SAS avec l’appareil connecté ? Essayez ce qui suit :
- Assurez-vous que le connecteur du câble SAS SFF-8644 est correctement inséré et qu’il s’enclenche. Tirez légèrement à chaque extrémité de la connexion du câble SAS. Si la connexion se retire, cela signifie que le connecteur a été inséré à l’envers, ou qu’il n’a pas été inséré correctement, ou qu’il est obstrué.
- Assurez-vous que les périphériques situés à chaque extrémité du câble SAS sont sous tension et en ligne. Le système d’exploitation hôte PowerEdge doit charger un pilote de périphérique pour l’adaptateur SAS HBA355e. Utilisez les utilitaires du système d’exploitation hôte pour confirmer que le système d’exploitation hôte reconnaît le HBA355e. Les derniers pilotes de périphérique HBA355e et le firmware HBA355e se trouvent sur le Dell.com/support de votre serveur PowerEdge, sous l’onglet Pilotes et téléchargements , en sélectionnant la catégorie SAS non RAID .
Y a-t-il d’autres considérations à prendre en compte lors de l’installation de la HBA355e ?
- La prise en charge de la multipathing du système d’exploitation hôte doit être installée pour prendre en charge le basculement de chemin ou l’équilibrage de charge sur l’appareil connecté. Reportez-vous à la section Guide de l’utilisateur de l’adaptateur HBA Host Bus Adapter. Séries 355 et 350Prise en charge du multipathing sur l’adaptateur Dell HBA355e
- Les baies PowerVault série ME5 connectées en SAS peuvent nécessiter l’utilisation de ports différents sur le HBA355e. Pour plus d’informations, reportez-vous à la section La série PowerVault ME5 signale que le port de l’hôte est dégradé lorsqu’elle est connectée au contrôleur SAS Dell HBA355e.
