Služby Dell Networking SmartFabric OS10 Fabric hlásí chybějící serverové rozhraní.

V podokně Kompatibilita prostředků infrastruktury se zobrazí následující chyba:

Rozhraní uživatelského rozhraní SFS:



Chyba ověření přepínače:


S4112-1# show smartfabric validation-errors
ErrorKey         : 7XXXXXX: Internal-Err(Server Not Discovered): test-profile:e4434b69e6a8
MessageID        :
Description      :
EEMI             : NVFH0168~~test-profile~~e4434b69e6a8
Category         :
Subcategory      :
Severity         : SEVERITY_2
Recommended Action:Check Lldp
Timestamp        : 1709754863
<<snipit>>
S4112-1#



Příčinou může být některá z následujících příčin:

1. Po upgradu na verzi VxRail 7.0.450 nebo novější v rámci oddělení služeb SmartFabric. Hostitel již neodesílá informace LLDP na vlastní úrovni portu. To může způsobit, že se informace LLDP přestanou do přepínače odesílat, což může vést k chybám souladu.
   1. Jedná se o přizpůsobený proces LLDP zaměřený na VxRail.
2. Prostředí jiná než VxRail Pokud byla povolena funkce LLDP a serverové rozhraní bylo nasazeno jako dynamické, byla služba LLDP na hostiteli z nějakého důvodu zakázána.
3. Import karty VMNIC do systému OMNI/vCenter, která není fyzicky připojena k přepínači.

Jak je znázorněno na výstupu sousedního zařízení LLDP, nevidíme vzdálené ID šasi s adresou MAC končící 0c8a, ke které je přiřazen dynamický profil:

S4112-1# show lldp neighbors
Loc PortID          Rem Host Name        Rem Port Id                    Rem Chassis Id
--------------------------------------------------------------------------------------
ethernet1/1/1       S4112-2              ethernet1/1/1                 88:6f:d4:ba:e9:37
ethernet1/1/2       S4112-2              ethernet1/1/2                 88:6f:d4:ba:e9:37
ethernet1/1/13:2    PowerEdge R640       JXXXXXX NIC.Integrated.1-1-1  4c:d9:8f:34:8d:3e
<<snipit>>
S4112-1#



Tento problém lze vyřešit jednou ze tří metod.

1. Odstraňte nepoužívané profily serverového rozhraní, u kterých je potvrzeno, že již nejsou potřebné.
   • Může to být způsobeno změnou síťové karty nebo vytvářením profilů pro porty, které nejsou přímo připojeny k přepínači s povolenými službami SmartFabric Services (SFS).
2. Povolení LLDP, který odpovídá dynamické adrese MAC v profilu serveru. V prostředích VMware by to znamenalo povolení LLDP na virtuálním přepínači s možností "transmit" nebo "both".
   • POZNÁMKA: Při povolování LLDP je třeba postupovat opatrně. Pokud se sousední zařízení LLDP liší od aktuálně nakonfigurované dynamické adresy MAC v profilu serveru, může to vést k tomu, že aktuální dynamická a lepkavá konfigurace bude překonfigurována. To může mít za následek výchozí konfiguraci portu přepínače.

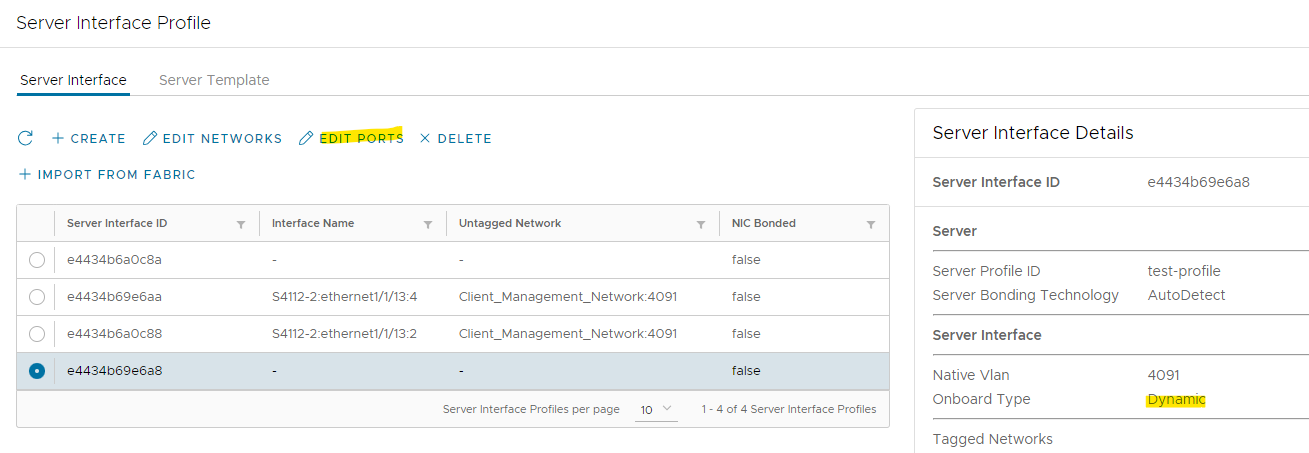

3. Migrujte profil dynamického rozhraní na statický pro port, pro který je určen. Na níže uvedených snímcích obrazovky je profil uveden jako dynamický bez souseda. Profil je nutné upravit tak, aby se změnil typ onboardingu na statický.

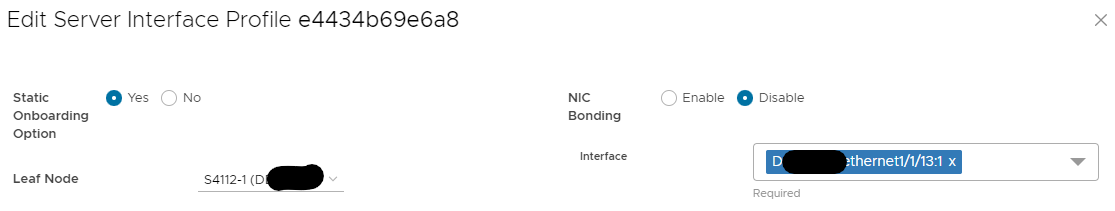

    Změníme statický onboarding na ano a přiřadíme uzel typu leaf a rozhraní, které se také očekává:

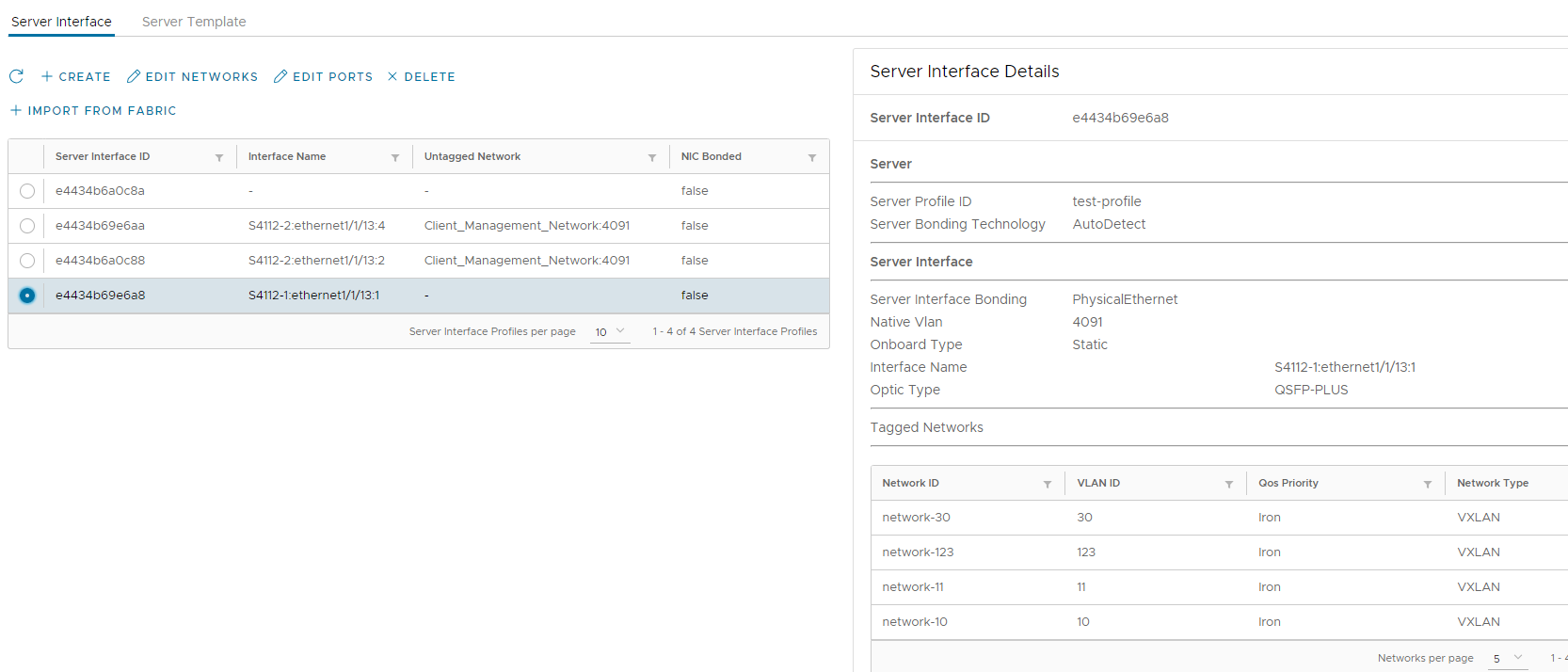

    Po provedení změny se typ vestavěného rozhraní změní na statický a název rozhraní by měl být vyplněn nakonfigurovaným rozhraním.



Další podrobnosti naleznete v příručce ke službám SmartFabric v dokumentaci k systému SmartFabric OS10 nebo v uživatelské příručce k OpenManage Network Integration (OMNI).
