Dell Networking SmartFabric OS10 Fabric Services segnala un'interfaccia server mancante.

Summary: In alcuni casi, i profili di interfaccia dinamica che non vengono più visualizzati nella tabella dei protocolli adiacenti LLDP (Link Layer Discovery Protocol) possono attivare avvisi di conformità Dell SmartFabric Fabric. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Il seguente errore viene visualizzato nel riquadro di conformità della fabric:

SFS UI interface:


Errore di convalida dello switch:

S4112-1# show smartfabric validation-errors
ErrorKey         : 7XXXXXX: Internal-Err(Server Not Discovered): test-profile:e4434b69e6a8
MessageID        :
Description      :
EEMI             : NVFH0168~~test-profile~~e4434b69e6a8
Category         :
Subcategory      :
Severity         : SEVERITY_2
Recommended Action:Check Lldp
Timestamp        : 1709754863
<<snipit>>
S4112-1#







Cause

La causa può essere una delle seguenti:
  1. Post-aggiornamento a VxRail 7.0.450 o versione successiva come parte del disaccoppiamento dei servizi SmartFabric. Le informazioni LLDP a livello di porta personalizzata non vengono più inviate dall'host. Ciò potrebbe comportare la mancata ricezione delle informazioni LLDP allo switch con conseguente errore di conformità.
    1. Si tratta di un processo LLDP personalizzato incentrato su VxRail.
  2. Ambienti non VxRail Se LLDP è stato abilitato con l'interfaccia server implementata come dinamica, il servizio LLDP è stato disabilitato sull host per qualsiasi motivo.
  3. Importazione OMNI/vCenter di una VMNIC non collegata fisicamente allo switch.
Come mostrato nell'output dei router adiacenti LLDP, non viene visualizzato l'ID chassis remoto con l'indirizzo MAC che termina in 0c8a a cui è assegnato il profilo dinamico:
S4112-1# show lldp neighbors
Loc PortID          Rem Host Name        Rem Port Id                    Rem Chassis Id
--------------------------------------------------------------------------------------
ethernet1/1/1       S4112-2              ethernet1/1/1                 88:6f:d4:ba:e9:37
ethernet1/1/2       S4112-2              ethernet1/1/2                 88:6f:d4:ba:e9:37
ethernet1/1/13:2    PowerEdge R640       JXXXXXX NIC.Integrated.1-1-1  4c:d9:8f:34:8d:3e
<<snipit>>
S4112-1#

Attenzione: Se vengono rilevate nuove informazioni LLDP su una determinata interfaccia, è possibile che venga rimossa la configurazione esistente se tale interfaccia è stata precedentemente sottoposta a provisioning dinamico. Se le informazioni LLDP non vengono più ricevute da tale host, la configurazione rimane fissa fino a quando non vengono ricevute nuove informazioni LLDP, con possibile interruzione dell'attività.

Nota: L'integrazione dinamica è supportata solo con tipi di server noti o sconosciuti (generati utilizzando LLDP). Tutti gli altri tipi di onboarding sono per l'inserimento statico.

Resolution

Questo problema viene risolto con uno dei tre metodi seguenti.
  1. Eliminare i profili dell'interfaccia del server inutilizzati che sono stati confermati non più necessari.
    • Ciò potrebbe essere dovuto a una modifica della scheda di rete o alla creazione di profili per le porte non collegate direttamente allo switch abilitato per SmartFabric Services (SFS).
  2. Abilitazione di LLDP che corrisponde all'indirizzo MAC dinamico nel profilo del server. Negli ambienti VMware questa opzione consente di abilitare LLDP sullo switch virtuale con "transmit" o "both".
    • NOTA: Prestare attenzione quando si abilita LLDP. Se il router adiacente LLDP è diverso dall'indirizzo MAC dinamico attualmente configurato nel profilo del server, la configurazione permanente dinamica corrente potrebbe annullarsi. Ciò può comportare una configurazione predefinita della porta dello switch.

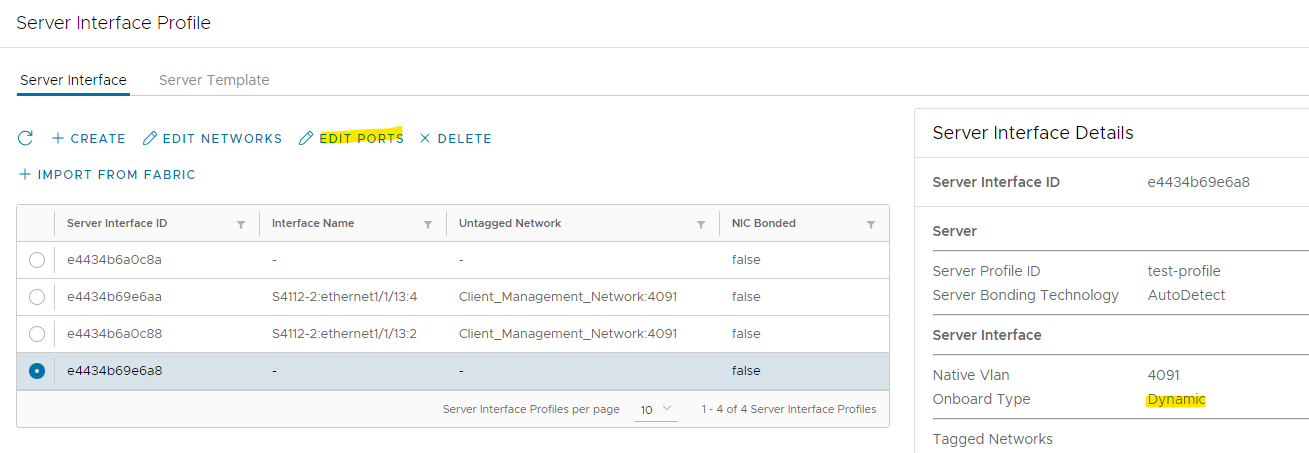

  3. Eseguire la migrazione del profilo dell'interfaccia dinamica a statico per la porta di destinazione. Negli screenshot riportati di seguito, il profilo è elencato come dinamico senza router adiacente. È necessario modificare il profilo per impostare il tipo di onboarding su statico.

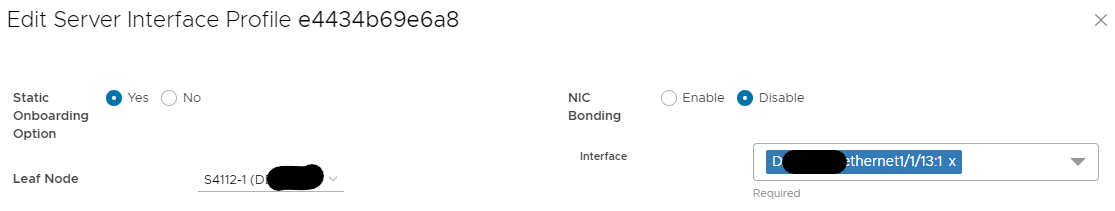

    Modifichiamo l'onboarding statico in yes e assegniamo anche il nodo leaf e l'interfaccia previsti:

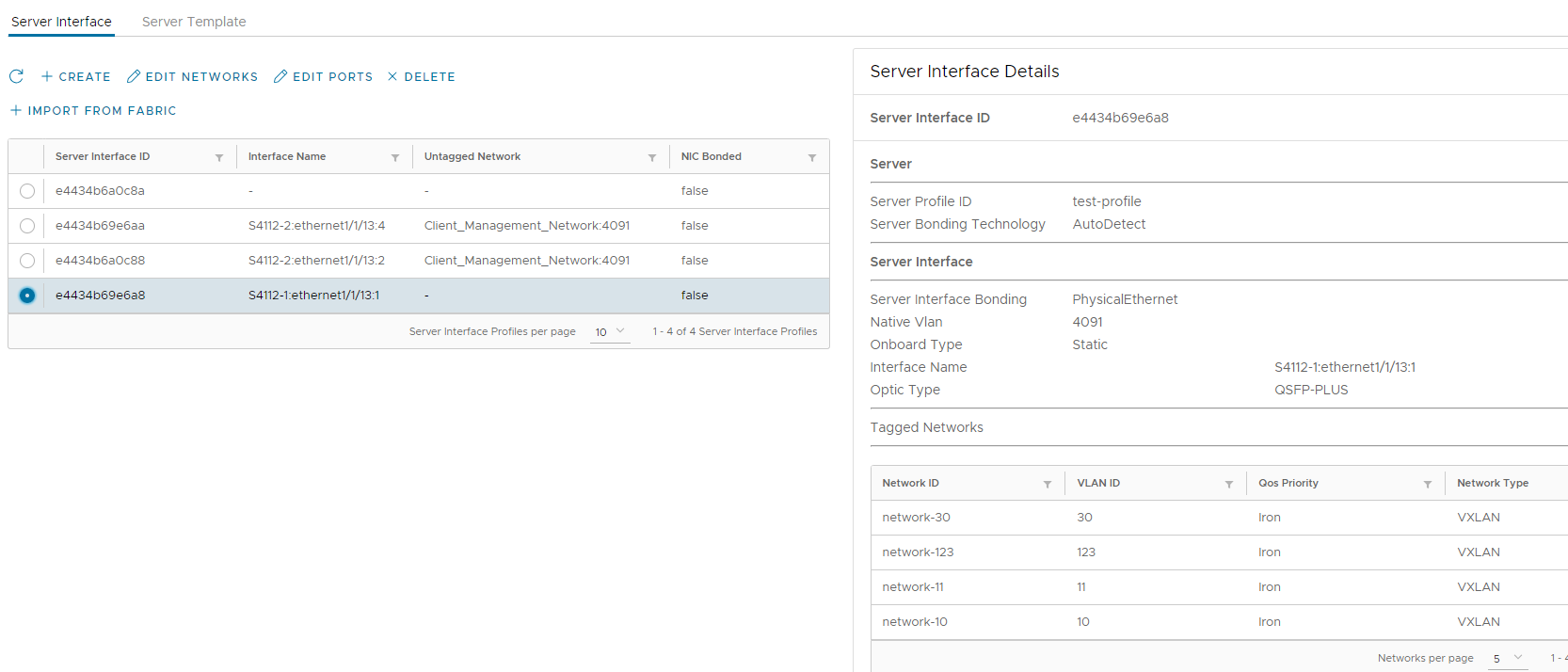

    Dopo la modifica, il tipo integrato cambierà in statico e il nome dell'interfaccia deve essere popolato con l'interfaccia configurata.


NOTA: Ciò può causare brevi interruzioni del traffico e deve essere eseguito durante una finestra di manutenzione o un host in modalità di manutenzione per ridurre al minimo l'impatto.


Per ulteriori dettagli, consultare la guida SmartFabric Services nella documentazione di SmartFabric OS10 o la guida utente di OpenManage Network Integration (OMNI).
Documentazione OS10
Documentazione OMNI
