OptiPlex 7450 allt-i-ett: Nedmonteringsmanual för enheter som kan bytas av kund (CRU-delar)

Gör följande innan du tar bort stativet:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

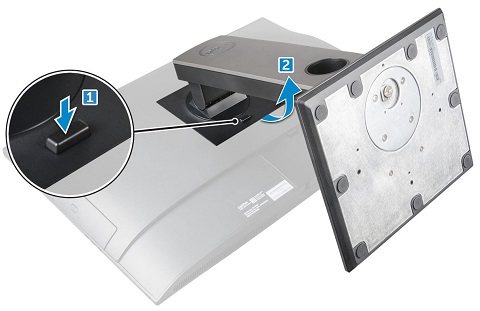

Placera datorn på en ren, plan yta med skärmen vänd nedåt och tryck på fliken på stativets baksida. [1]

Vrid stativet bakåt och lyft upp och ta bort det från datorn. [2]

Gör följande innan du tar bort kabelskyddet:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet.

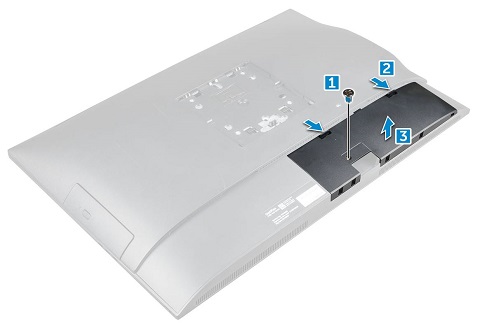

Avlägsna skruven som håller fast skyddet vid datorn. [1]

Tryck in flikarna längs kabelskyddets övre kant och dra nedåt mot datorns undersida. [2] Dra upp kåpan och ta bort den från datorn för att ta bort den helt. [3]

Gör följande innan du tar bort baksidan:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet och kabelskyddet.

Använd en plastrits eller liknande verktyg för att bända upp baksidan ovanför kabelskyddet.

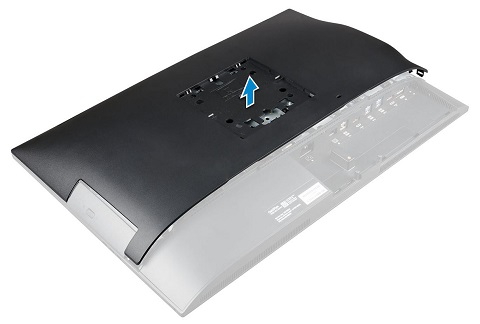

Lyft upp och ta av baksidan från datorn.

Gör följande innan du tar bort hårddisken:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet och baksidan.

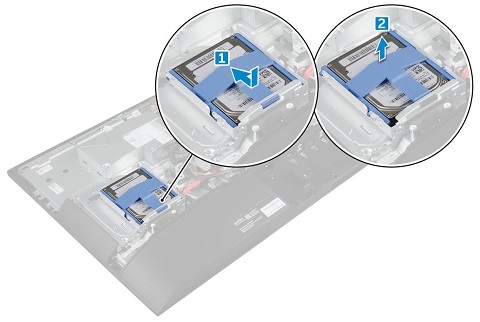

Tryck ned hårddiskfästets flik och tryck fästet mot datorns ovansida tills fästet lossnar från datorn. [1]

Lyft upp konsolen och ta ut den ur systemhållaren. [2]

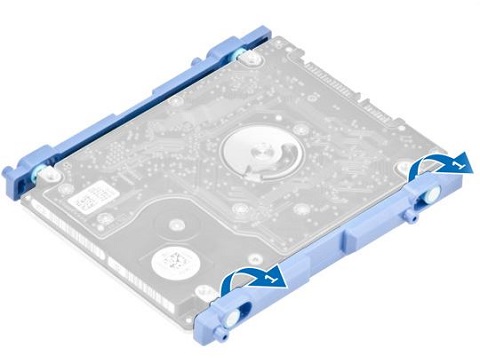

Bänd loss en av kanterna på fästet från hårddisken. [1]

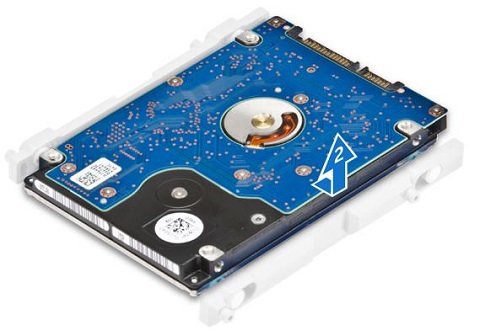

Skjut hårddisken uppåt och ut ur hållaren. [2]

Gör följande innan du tar bort moderkortsskyddet:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet och baksidan.

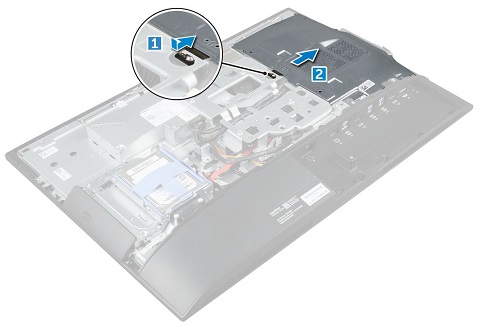

Tryck ned fästfliken i mitten av datorn. [1]

Dra skyddet utåt mot datorns högra sida för att ta bort det från fästspåren. [2]

Gör följande innan du tar bort minnet:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet, baksidan och moderkortsskyddet.

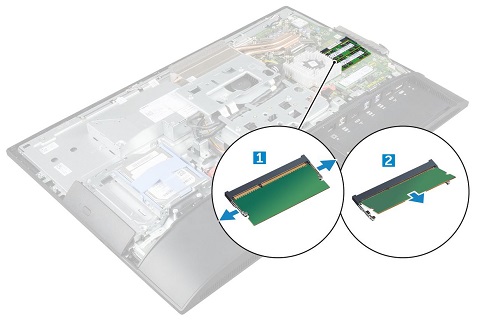

Bänd loss spärrhakarna från mitten av modulen tills den visas i vinkel från kontakten [1].

Dra och lyft upp modulen och ta bort den från kontakten. [2]

Gör följande innan du tar bort SSD-disken:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet, baksidan och moderkortsskyddet.

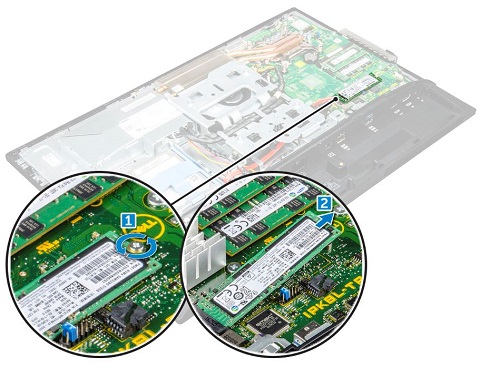

Avlägsna skruven som håller fast kortet i datorn. [1]

Lyft upp kortet och ta bort det från kontakten. [2]

Gör följande innan du tar bort knappcellsbatteriet:

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet, baksidan och moderkortsskyddet.

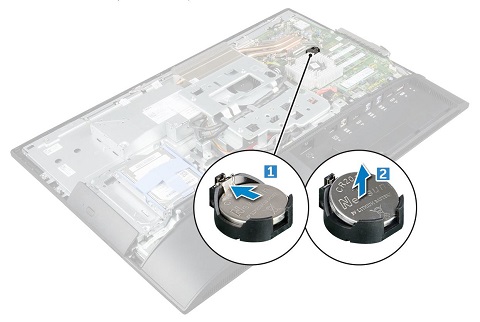

Tryck på batteriets fästspärr [1] och lyft ut batteriet ur kontakten. [2]

Gör följande innan du tar bort den optiska enheten (ODD, DVD, CD-ROM):

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet och baksidan.

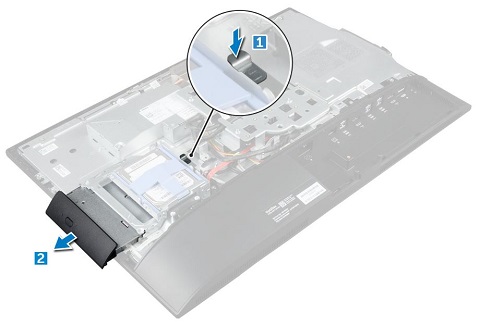

Tryck ned låsfliken till höger om hårddiskhållaren. [1]

Skjut ut drivenheten på datorns vänstra sida. [2]

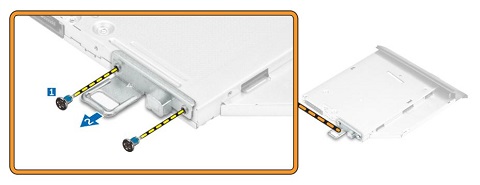

Ta bort de två (2) skruvarna som håller fast konsolen för den optiska enheten vid den optiska enheten. [1]

Ta bort fästet från drivenheten och håll det säkert; måste du montera den på den nya enheten. [2]

Gör följande innan du tar bort det trådlösa WiFi-kortet (WLAN):

1. Se till att all data har säkerhetskopierats korrekt.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort stativet, kabelskyddet, baksidan och moderkortsskyddet.

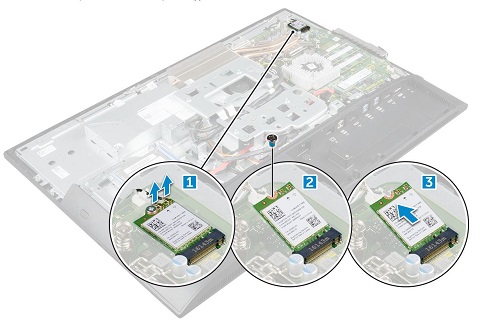

Koppla bort antennkablarna från kortet. Dessa är knappkontakter som kan tas loss med hjälp av din tumnagel eller en plastrits. [1]

Ta bort skruven som håller fast kortet i datorn. [2]

Lyft upp kortets lösa ände i vinkel och lyft ut det ur kontakten på datorn. [3]
