Výměna disku NVMe u počítačů Precision 5820 a 7820 Tower

Shrnutí: Tento článek popisuje kroky potřebné k instalaci zákaznické sady do počítače Precision 5820/7820 Tower za účelem připojení a povolení úložiště PCIE-SSD k přední pozici FlexBay.

Tento článek se vztahuje na Tento článek se nevztahuje na Tento článek není vázán na žádný konkrétní produkt. V tomto článku nejsou uvedeny všechny verze produktu.
Podívejte se na další zdroje

Pokyny

Obsah:

  1. Než začnete
  2. Pokyny pro odebrání



Než začnete

Níže uvedený článek obsahuje informace o bezpečném postupu, který musíte dodržet, než začnete pracovat s elektrickým zařízením.

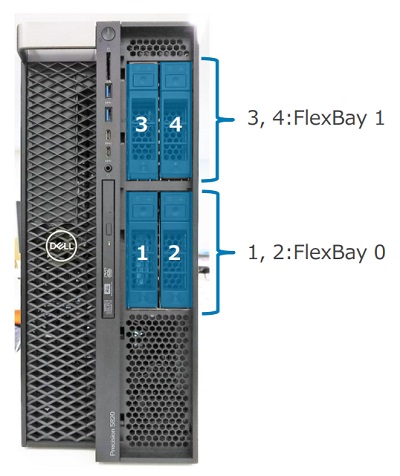

Dva sousední páry budou považovány za jednu jednotku FlexBay (obrázek 1). Backplane se skládá ze dvou párů, proto je nutné jej vyměnit způsobem jako jednotku FlexBay.

FlexBay
(Obrázek 1. FlexBay)


Zpět na začátek



Pokyny pro odebrání



 |

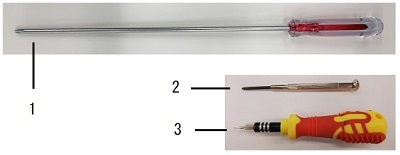

Doporučené nástroje

1 Křížový šroubovák s délkou těla 20 cm (+ 2 × 200)
2/3 2/2,5mm šroubovák

Poznámka: Upozorňujeme, že použitím velkého křížového nebo plochého šroubováku můžete poškodit hlavu šroubů. K jejich odšroubování by pak byly třeba speciální nástroje, které naši technici na místě nemají k dispozici.



K výměně disků SATA/SAS diskem PCIe SSD budou potřeba následující díly.

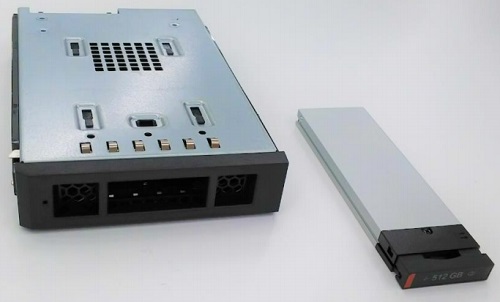

  1. [575-BBSH] – modul M.2 pro jednotku FlexBay včetně nosiče 58/78/7920 Towers (sada)
    575-BBSH

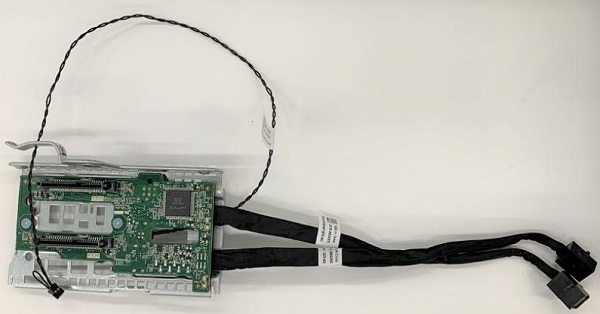

  2. [750-ABDF] – Sada na převedení disku HDD FlexBay na disk PCIe SSD FlexBay 58/78 Towers
    750-ABDF



Před výměnou vyjměte následující součásti.

  • Precision 5820 Tower
    • Přejít na příručku >k systému Precision 5820 Tower Demontáž a instalace součástí
      • Boční kryt > Demontáž bočního krytu
      • Vzduchová clona > Demontáž vzduchové clony
      • Sestava > pevného disku Demontáž nosiče pevného disku
      • Čelní kryt > Demontáž čelního krytu
      • Držák > 5,25palcové optické jednotky Demontáž držáku 5,25palcové optické jednotky
      • Systémový ventilátor > Demontáž systémového ventilátoru
  • Precision 7820 Tower
    • Přejít na příručku >k systému Precision 7820 Tower Demontáž a instalace součástí
      • Boční kryt > Demontáž bočního krytu
      • Vzduchová clona > Demontáž vzduchové clony
      • Sestava > pevného disku Demontáž nosiče pevného disku
      • Čelní kryt > pevného disku Demontáž čelního krytu pevného disku
      • Držák > 5,25palcové optické jednotky Demontáž držáku 5,25palcové optické jednotky
      • Grafická karta (GPU) > Demontáž grafické karty
      • Systémový ventilátor > Demontáž systémového ventilátoru



  1. Odpojte napájecí kabel.
    Odpojte napájecí kabel

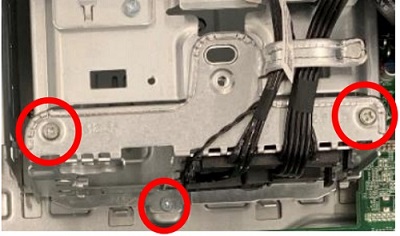

  2. Odšroubujte 3 šrouby.
    Odšroubujte tři šrouby

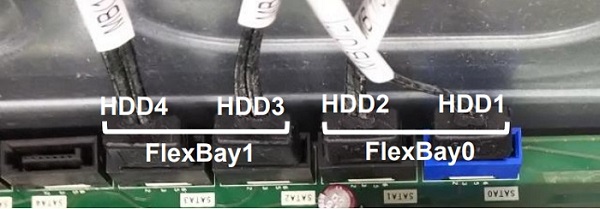

  3. Postupujte podle kabelů na backplane a vyjměte nepotřebné kabely z portu SATA na základní desce.
    Odpojte kabely od disku SATA

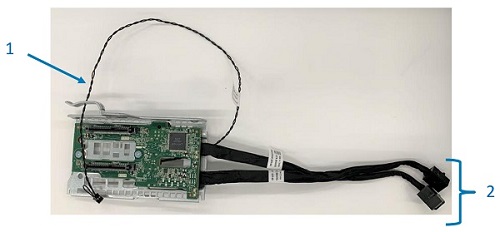

Backplane PCIe SSD
Backplane PCIe SSD

1 Kabel tepelného senzoru
2 Datový kabel


Postup instalace backplane PCIe SSD

  1. Připojte backplane k systému.
    Připojte backplane

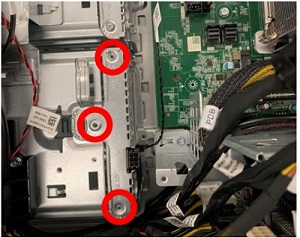

  2. Zajistěte backplane pomocí 3 šroubů.
    Zajistěte backplane

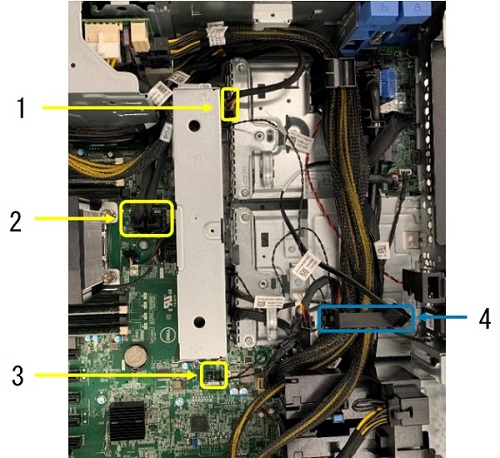

Je třeba připojit 3 kabely.
3 kabely

1 Napájecí kabel 2 Datový kabel
3 Kabel tepelného senzoru 4 Háček pro zajištění kabelu tepelného senzoru


Postup instalace kabelů

  • Instalace kabelu tepelného senzoru

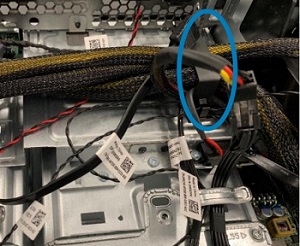

    1. Zajistěte kabel tepelného senzoru pomocí háčku.
      Zajistěte kabel tepelného senzoru
    2. Připojte kabel tepelného senzoru ke konektoru TEMP_FLEX0 nebo TEMP_FLEX1 na základní desce.
      TEMP_FLEX0 nebo TEMP_FLEX1
  • Instalace napájecího kabelu
    1. Připojte napájecí kabel se 6 piny k backplane.
      Připojení napájecího kabelu
  • Instalace datového kabelu
    1. Připojte horní datový kabel (U.2_P1) k portu PCIE1 na základní desce a dolní datový kabel (U.2_P0) k portu PCIE0 na základní desce.
      Instalace datového kabelu
      • Konektor pro systém Precision 5820 se nachází vedle procesoru.
        Konektor pro systém Precision 5820
      • Konektor pro systém Precision 7820 se nachází vedle napájecí jednotky.
        Konektor pro systém Precision 7820




Po výměně nainstalujte následující součásti.

  • Precision 5820 Tower
    • Přejít na příručku >k systému Precision 5820 Tower Demontáž a instalace součástí
      • Systémový ventilátor > Montáž systémového ventilátoru
      • Držák > 5,25palcové optické jednotky Montáž pozice 5,25palcové optické jednotky
      • Čelní kryt > Montáž čelního krytu
      • Sestava > pevného disku Montáž nosiče pevného disku
      • Vzduchová clona > Montáž vzduchové clony
      • Boční kryt > Montáž bočního krytu
  • Precision 7820 Tower
    • Přejít na příručku >k systému Precision 7820 Tower Demontáž a instalace součástí
      • Systémový ventilátor > Montáž systémového ventilátoru
      • Grafická karta (GPU) > Instalace karty GPU
      • Držák > 5,25palcové optické jednotky Montáž pozice 5,25palcové optické jednotky
      • Čelní kryt > Montáž čelního krytu
      • Sestava > pevného disku Montáž nosiče pevného disku
      • Vzduchová clona > Montáž vzduchové clony
      • Boční kryt > Montáž bočního krytu


Zpět na začátek

Další informace

Doporučené články

Zde je několik doporučených článků týkajících se tohoto tématu, které by vás mohly zajímat.

Dotčené produkty

Precision 5820 Tower, Precision 7820 Tower
