Ein Referenzhandbuch für die Diagnoseanzeigen von Vostro Laptop

Zusammenfassung: Der folgende Artikel stellt ein Referenzhandbuch für die für jedes Modell verfügbaren Codes dar und erklärt, was diese Codes im Einzelnen bedeuten.

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.

Weisungen

Integrierte Diagnoseanzeigen haben bei Dell Precision-Desktops eine lange Tradition. Auf diese Weise wird angezeigt, zu welchem Zeitpunkt des POST (Power On Self Test) ein Gerät Fehler aufweist.

  • Akustische Signale
  • Betriebsschalter, die verschiedene Zustände und Farben anzeigen
  • Spezifische Diagnose-LEDs
  • Eine Kombination aus allen

Der folgende Artikel stellt ein Referenzhandbuch für die für jedes Modell verfügbaren Codes dar und erklärt, was diese Codes im Einzelnen bedeuten. Diese sind je nach Modell und Jahr verschieden. Diese Anzeigen sind lediglich ein Ausgangspunkt, um die Fehlerbehebung einzugrenzen, die Sie ausführen, um die Ursache Ihres aktuellen Fehlers zu identifizieren. Sie können dies als Ansatzpunkt nutzen, um die richtige Troubleshooting-Anleitung zu ermitteln. Sie können sich jedoch auch an den technischen Support wenden, um weitere Hilfe zu erhalten. Dieser wird die Anzeigen ebenfalls einbeziehen.


Inhaltsverzeichnis:

  1. Diagnose-LEDs für die Inspiron Laptop-Serie (2015 bis 2025)
  2. Diagnose-LEDs für die Inspiron Laptop-Serie (2010 bis 2015)
  3. Diagnose-LEDs für die Inspiron Laptop-Serie (vor 2010)
  4. Akustische Signalcodes für Inspiron Laptops
  5. Glossar der Akronyme

Beachten Sie bei allen im Folgenden aufgeführten Tabellen, dass die Diagnose-LEDs nur als Fortschrittsanzeige für den POST-Verlauf dienen. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.
Hinweis: Sie erhalten ein "Kein Start", wenn Ihr Laptop den POST-Test abschließt, ohne bei einem bestimmten Fehlercode anzuhalten, und dann einen schwarzen Bildschirm anzeigt. Die wahrscheinlichste Ursache ist ein Problem mit dem Betriebssystem oder den Speichermedien.

Zurück zum Anfang


Diagnose-LEDs für die Inspiron Laptop-Serie (2015 bis 2025)

Bei der neuesten Serie wurden die Signaltöne zur Diagnoseanzeige meist aus diesen Systemen entfernt. Stattdessen blinkt nun die Status-LED des Betriebsschalters und zeigt ein Farbwechselmuster an, um anzuzeigen, wo ein Problem vorliegt.

Vostro Prod Shot 2017

Bitte klicken Sie auf den Titel des Abschnitts, den Sie öffnen möchten, um den Inhalt zu sehen.
Diagnose-Fehlercodes setzen immer jede andere Verwendung der LED außer Kraft. Zum Beispiel werden Akku-Codes für niedrigen Akkuladestand oder Akku-Ausfallsituationen nicht angezeigt, wenn die Diagnose-Fehlercodes angezeigt werden.

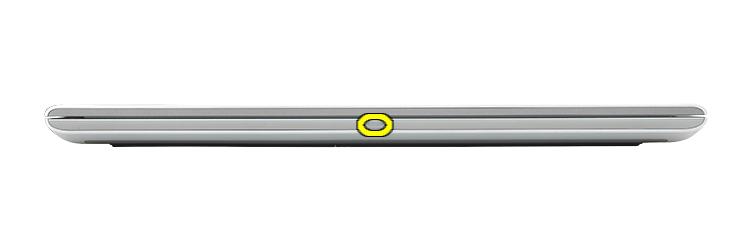

LED-Anzeige Akkustatus am AW920H

Stromversorgung Status Energiestatus Beschreibung
Netzadapter Aus S0–S5 Vollständig geladen
Weiß S0–S5 Laden
Akku Aus S0–S5 Akku entladen
Stetig gelb S0–S5 Niedrig bis kritisch niedrig
  • S0AN – Das System ist an
  • S4 Ruhezustand – System ist im Ruhezustand
  • S5 AUS – System ist ausgeschaltet
Die Blinkmuster bestehen aus zwei Folgen. Diese werden durch die erste Gruppe (gelbes Blinken) und die zweite Gruppe (weißes Blinken) dargestellt.
  • Die Akku-LED blinkt gelb bis zu 9 Mal und pausiert 1,5 Sekunden vor dem Ausführen der zweiten Gruppe.
  • Die Akku-LED blinkt weiß bis zu 9 Mal und pausiert 3 Sekunden vor der erneuten Ausführung der ersten Gruppe.

Beispiel: Kein Speicher erkannt (2, 3), die Akku-LED blinkt zweimal gelb, gefolgt von einer Pause, und blinkt dann dreimal weiß, pausiert usw. Dieses Muster wird fortgesetzt, bis der Laptop ausgeschaltet ist.
Betriebsanzeige-LED Problembeschreibung Lösungsvorschlag
Gelb Weiß
2 1 CPU-Fehler
  • Führen Sie die Intel CPU Diagnosehilfsprogramme aus
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.
2 2 Hauptplatine: BIOS-ROM-Fehler
  • BIOS auf die neueste Version aktualisieren
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2 3 Kein Memory/RAM gefunden
  • Prüfen Sie, ob Speicher installiert ist
  • Weitere Speicher-Fehlerbehebung
2 4. Arbeitsspeicherfehler (RAM-Fehler)
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 5 Unzulässiger Speicher installiert
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 6 Systemplatinen-/Chipsatzfehler
  • BIOS auf die neueste Version aktualisieren
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
2 7 LCD-Fehler
  • BIOS auf die neueste Version aktualisieren
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 1 CMOS-Batteriefehler
  • Beheben Sie Probleme mit der CMOS-Batterie
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
3 2 PCI- oder Videokarten-/Chipfehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 3 BIOS-Wiederherstellung 1
  • Wiederherstellungs-Image nicht gefunden
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 4. BIOS-Wiederherstellung 2
  • Recovery Image gefunden aber ungültig
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 5 Stromschienenfehler
  • Im EC ist ein Fehler bezüglich der Stromsequenzierung aufgetreten
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 6 SBIOS Flash-Beschädigung
  • Beschädigte Aktualisierung von SBIOS erkannt
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 7 ME-Fehler
  • Zeitüberschreitung beim Warten auf Antwort auf HECI-Meldung von ME
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
4 1 Arbeitsspeicher DIMM (Dual Inline Memory Module) Stromschienenfehler
  • Setzen Sie die Speichermodule zurück und tauschen Sie sie innerhalb der Steckplätze.
  • Wenn das Problem weiterhin besteht, handelt es sich um einen Arbeitsspeichermodulfehler
4 2 Problem mit der CPU-Stromkabelverbindung
  • Führen Sie den integrierten Selbsttest (BIST) der Power Support Unit (PSU) aus.
  • Wenn das Problem weiterhin besteht, handelt es sich um ein Problem mit der Hauptplatine, dem Netzteil und der Verkabelung

Zurück zum Anfang


Diagnose-LEDs für die Inspiron Laptop-Serie (2010 bis 2015)

Bei dieser Serie von Laptops wurden die Diagnose-LEDs so geändert, dass sie je nach Systemmodell zwei verschiedene Methoden verwenden:

  • Eine Methode verwendet nur die Betriebsanzeige-LED. Die Diagnose-LED ist jetzt der Status der Betriebsanzeige-LED und wie oft diese jeweils blinkt.
  • Die andere Methode verwendet die Signaltoncodes aus dem Abschnitt "Signaltoncode".

Vostro 5460

Status der LED-Betriebsanzeige Beschreibung
PowerLEDOff
  • Ruhemodus oder Suspend to Disk (S4)
  • Strom ist aus (S5).
PowerLED-Buchse Das System befindet sich im Status S0, dem normalen Betriebszustand eines funktionierenden Rechners. Die LED wechselt durch das BIOS in diesen Status und gibt damit an, das mit dem Abrufen von Opcodes begonnen wurde.
Weiß blinkend Das System weist einen niedrigen Energiestatus auf, entweder S1 oder S3. Dies deutet nicht auf einen Fehlerzustand hin.
Die LED-Betriebsanzeige dient nur als Fortschrittsanzeige für den POST-Verlauf. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.
Hinweis: Der Betriebsschalter verfügt über eine zweifarbige LED. Wenn kein POST vorliegt, wird ein gelbes LED-Blinkmuster angezeigt: Die Betriebsschalter-LED blinkt mit den entsprechenden LED-Codes für den entsprechenden Fehlerzustand. Beim wiederholten Muster wird in der Mitte eine drei Sekunden lange Pause eingelegt.

Beispiel: Wenn kein Speicher erkannt wird, blinkt die Betriebsschalter-LED zwei Mal, gefolgt von einer Pause, blinkt zweimal, Pause usw. Dieses Muster wird fortgesetzt, bis der Laptop ausgeschaltet ist.
LED-Funktionsweise Problembeschreibung Nächste Schritte
1 Hauptplatine: BIOS-ROM-Fehler
  • BIOS auf die neueste Version aktualisieren
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2 Kein Memory/RAM gefunden
  • Prüfen Sie, ob Speicher installiert ist
  • Weitere Speicher-Fehlerbehebung
3 Hauptplatine, Chipsatzfehler, Uhrenfehler, Gate A20-Fehler, Super-E/A-Fehler, Fehler des Tastatur-Controllers
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
4 Arbeitsspeicherfehler (RAM-Fehler)
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
5 CMOS-Batteriefehler
  • Beheben Sie Probleme mit der CMOS-Batterie
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
6 Grafikkarten-/Chipfehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
7 CPU-Fehler
  • Führen Sie die Intel CPU Diagnosehilfsprogramme aus
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.

Diese gibt die LED-Codes für die Energieverwaltung an

Stromquelle; Akkuladung Aus, Ruhezustand Stand-by Ein
Betriebsanzeige-LED (alle; 0–100 % Ladung) Aus Blinkt weißes Licht (wiederholt) Stetig weiß
Akku-LED (Netzadapter; 98–100 % geladen) Aus Aus Aus
Akku-LED (Netzadapter; Aufladen unter 98 %) Stetig weiß Stetig weiß Stetig weiß
Akku-LED (Akku; wird entladen) Aus Stetig gelb Stetig gelb
Akku-LED (Akku; Unter 10 % kritisch niedrig) Aus Aus Aus
Festplatten-LED Aus Aus Weiß, wenn aktiv
Kamera-LED (alle Quellen; 0–100 % Ladung) Aus Aus Weiß verkauft, wenn Daten gestreamt werden

Zurück zum Anfang


Diagnose-LEDs für die Inspiron Laptop-Serie (vor 2010)

Diese Serie verwendete LED-Zustände der Netztaste und ein Diagnose-LED-Paket für Notebook-Systeme.

Vostro 3700

Bitte klicken Sie auf den Titel des Abschnitts, den Sie öffnen möchten, um den Inhalt zu sehen.

Diese Modelle hatten einen Block mit Tastatur-Status-LEDs an der Vorderseite des Gehäuses, die entweder grün leuchteten, grün blinkten oder aus waren. Die nachstehende Tabelle beschreibt, was diese LEDs anzeigen.

(Abb. 1.2 Feststelltaste-LEDs)

Symbol Beschreibung
CAPs Feststelltastenanzeige – Leuchtet auf, wenn die Feststelltaste aktiviert ist
Bildlauf nach oben Rollen-Tastenanzeige – Leuchtet auf, wenn die Rollen-Tastenfunktion aktiviert ist
Num X Num-Tastenanzeige – Leuchtet auf, wenn die Num-Taste aktiviert ist
Blinkcode LED-Muster Beschreibung Nächster Schritt
F1 Blinkt-An-An Der Mikrocontroller übergibt die Laptopsteuerung an den Prozessor. Dieser Code wird angezeigt, wenn kein Prozessor erkannt wird.
  • Setzen Sie den Prozessor neu ein.
  • Kontaktieren des Supports
T2 An-Blinkt-An Ein Speicherfehler ist aufgetreten.
  • Setzen Sie die Speichermodule wieder ein.
  • Kontaktieren des Supports
F3 Blinkt-Blinkt-Blinkt Eine Komponente auf der Hauptplatine ist fehlerhaft.
  • Kontaktieren des Supports
T4 Blinkt-Blinkt-An Die Grafikkarte verhindert, dass der Laptop den POST-Test abschließt.
  • Kontaktieren des Supports
D5 Blinkt-Blinkt-Aus Die Tastatur verhindert, dass der Laptop den POST-Test abschließt.
  • Schließen Sie das Tastaturkabel neu an
  • Kontaktieren des Supports
D6 Blinkt-Aus-Blinkt Der USB-Controller hat ein Problem bei der Initialisierung erkannt.
  • Entfernen Sie alle USB-Geräte
  • Kontaktieren des Supports
D7 An-Blinkt-Blinkt Es sind keine SODIMMs installiert.
  • Installieren Sie die Speichermodule.
  • Setzen Sie die Speichermodule wieder ein.
  • Kontaktieren des Supports
D8 Blinkt-An-Blinkt Der LCD-Bildschirm hat bei der Initialisierung ein Problem festgestellt.
  • Bringen Sie das LCD-Kabel wieder an
  • Kontaktieren des Supports
D9 Aus-Blinkt-Blinkt Das Modem verhindert, dass der Laptop den POST-Test abschließt.
  • Trennen Sie das Modem und schließen Sie es wieder an
  • Kontaktieren des Supports

Systemstatus-LEDs

Wird der Computer mit Batteriestrom versorgt, verhält sich die Leuchtanzeige wie folgt:

  • Aus: Der Akku ist ausreichend geladen (oder der Computer ist ausgeschaltet).
  • Gelb blinkend: Der Akkuladestand ist niedrig.

Zurück zum Anfang


Akustische Signalcodes für Inspiron Laptop

Zusätzlich zu den verschiedenen Arten von Diagnose-LEDs gibt es bei einigen Modellen dieser Systeme eine Reihe von akustischen Signaltoncodes.

Diese Codes werden herstellerübergreifend verwendet und sind seit geraumer Zeit unverändert.

Die Legende für diese Codes befindet in der Tabelle unten.

Bitte klicken Sie auf den Titel des Abschnitts, den Sie öffnen möchten, um den Inhalt zu sehen.
Signaltoncode Beschreibung Fehlerumfang Empfohlene Maßnahme
1 Systemplatinen, gilt für Beschädigung von BIOS oder ROM-Fehler Hauptplatine: BIOS-ROM-Fehler Führen Sie Dell Diagnostics aus.
2 Es wurde kein Arbeitsspeicher (RAM) erkannt Kein Arbeitsspeicher erkannt Fehlerbehebung für den Speicher
3
  • Chipsatzfehler (North und South Bridge-Fehler, DMA-/IMR-/Timer-Fehler)
  • Uhrzeittest ist fehlgeschlagen
  • Gate A20-Fehler
  • Super-E/A-Fehler
  • Keyboard controller failure
Hauptplatinenfehler Führen Sie Dell Diagnostics aus.
4 RAM-Lese-/Schreibfehler. Speicherfehler Fehlerbehebung für den Speicher
5 Unterbrechung der Stromversorgung der Echtzeituhr COMS-Batteriefehler Setzen Sie die CMOS-Batterie neu ein und führen Sie Dell Diagnostics aus, wenn das Problem dadurch nicht behoben wird.
6 Grafikkarten-/Chipfehler Video-BIOS Führen Sie Dell Diagnostics aus.
7 CPU-Cache-Test ist fehlgeschlagen CPU-Fehler Führen Sie Dell Diagnostics aus.
8 LCD LCD-Fehler Kontaktaufnahme mit dem technischen Support

Zurück zum Anfang


Glossar der Akronyme:

In der Tabelle finden Sie Definitionen der Akronyme in diesem Artikel.

Akronyme Definition
BIOS Grundlegendes Ein-/Ausgabesystem
CFG Ressourcenkonfiguration
CPU Zentrale Recheneinheit
DIMM DIMM
DMA Direkter Speicherzugriff
EC Integrierter Controller
HECI Host-Embedded-Controller-Schnittstelle
LCD Flüssigkristallanzeige
LED- Leuchtdiode
MBF Hauptplatinenfehler
MBIST Integrierter Arbeitsspeicher-Selbsttest
ME Management-Engine
MEM Speicher
NVRAM Nichtflüchtiger Direktspeicherzugriff
PCI Peripheral Component Interconnect
POV Aktivität nach Bildanzeige
PRV Aktivität vor Bildanzeige
Stromversorgungseinheit Stromversorgungseinheit
RAM Direktspeicherzugriff
RCM Wiederherstellungsmodus
ROM Schreibgeschützter Speicher
RTC Echtzeituhr
S0 Betriebszustand des Systems S0 – Dies ist der Funktionszustand, in dem Ihr Windows-Computer normal eingeschaltet ist.
S1 Betriebszustand des Systems S1 – In diesem Ruhezustand wird die CPU gestoppt und Ihr Computer befindet sich im Stand-by-Modus.
S2 Betriebszustand des Systems S2 – Dieser Zustand ist ähnlich wie S1, außer dass der CPU- und Systemcache verloren gehen, weil der Prozessor nicht mehr mit Strom versorgt wird.
S3 Betriebszustand des Systems S3 – In diesem Zustand werden die Daten im RAM gespeichert, Festplatten und andere Hardware werden heruntergefahren.
S4 Betriebszustand des Systems S4 – In diesem Zustand werden RAM und andere Daten auf der Festplatte gespeichert.
S5 Betriebszustand des Systems S5 – Das System ist ausgeschaltet.
SBIOS Small Board Interface Operating System
SPI Serielle Peripherieschnittstelle
STD Start-Übergabe
STO Speichergerät
TPM-Modul Trusted Platform Module
USB-Anschluss Universal Serial Bus
VID Video

Zurück zum Anfang


Hinweis:
Befolgen Sie die Anweisungen, wenn Sie einen erkennbaren Code sehen. Wenn Sie sich an Ihren lokalen Support wenden müssen, stellen Sie sicher, dass Sie die Codeinformationen zur Hand haben. Die TechnikerInnen benötigen diesen Code für die Fehlerbehebung.

Wenn Sie einen nicht erkennbaren Code sehen, der oben nicht aufgeführt ist, wenden Sie sich bitte umgehend an Ihren lokalen Support.



Zurück zum Anfang

Weitere Informationen

Betroffene Produkte

Vostro
Artikeleigenschaften
Artikelnummer: 000141346
Artikeltyp: How To
Zuletzt geändert: 01 Sept. 2026
Version:  12
Antworten auf Ihre Fragen erhalten Sie von anderen Dell NutzerInnen
Support Services
Prüfen Sie, ob Ihr Gerät durch Support Services abgedeckt ist.
