OptiPlex 7780: Guide de votre ordinateur en images
Summary: L’article suivant constitue un guide visuel de votre ordinateur de bureau OptiPlex 7780 tout-en-un (AIO). Il répertorie les ports externes et les fonctionnalités de votre ordinateur.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support
Sommaire :
Cause
Vue avant

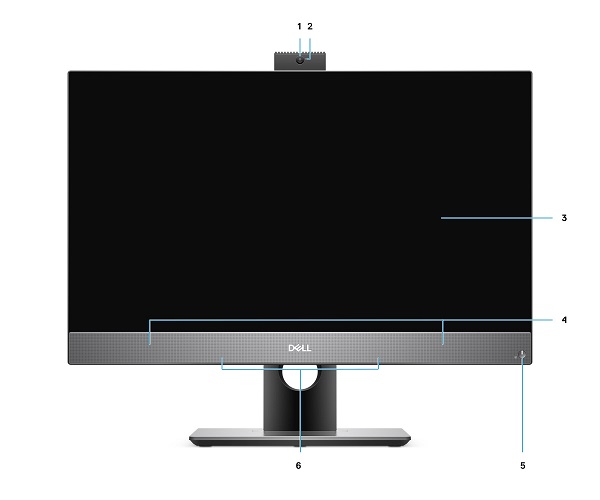

(Figure 1: Vue avant)
| 1 | Full HD Webcam | 2 | Voyant d’état de la Webcam |
| 3 | Écran | 4 | Haut-parleurs |
| 5 | Bouton d’alimentation et voyant d’état de l’alimentation | 6 | Microphones matriciels |
(Figure 2 Vue rétractable de la caméra)
| 1 | Caméra | 2 | Caméra infrarouge |
| 3 | Émetteur infrarouge | 4 | Voyant d’état de la Webcam |
Resolution
Vue arrière

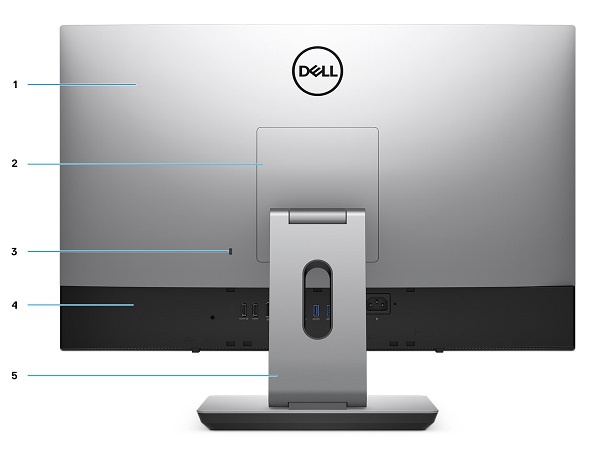

(Figure 3: Vue arrière)
| 1 | Capot arrière | 2 | Cache du socle |
| 3 | Logement pour câble de sécurité Kensington | 4 | Capot inférieur |
| 5 | Socle |

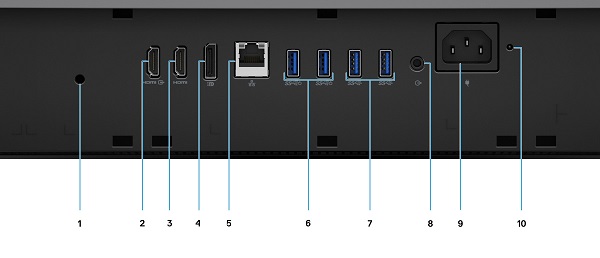

(Figure 4 Vue des ports arrière)
| 1 | Orifice de la vis de la gaine de câble | 2 | Connecteur HDMI d’entrée |
| 3 | Connecteur HDMI-Out
|
4 | Connecteur DP++ 1.4/HDCP 2.3 |
| 5 | Connecteur Ethernet (NIC) (10/100/1 000 Mbit/s) | 6 | Connecteur USB 3.2 Gen 2 Type-A avec Smart Power On x2 |
| 7 | 2 connecteurs USB 3.2 Gen 2 Type-A | 8 | Connecteur de sortie audio |
| 9 | Connecteur d'alimentation | 10 | Voyant d’état du bloc d’alimentation |
Vue du dessous

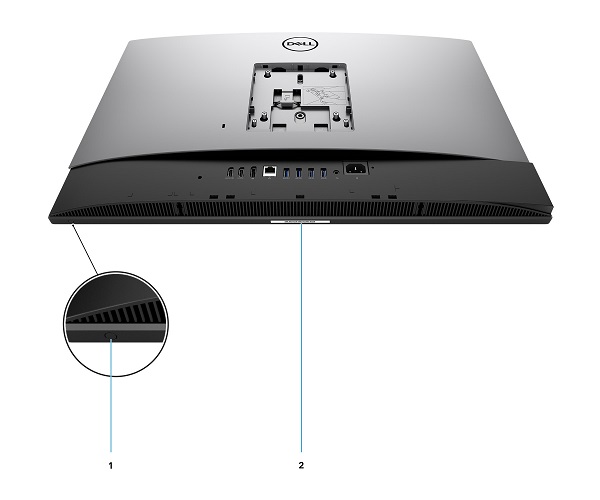

(Figure 5 Vue du dessous)
| 1 | Bouton d’autotest intégré de l’écran | 2 | Emplacement du numéro de série |
Vue de gauche

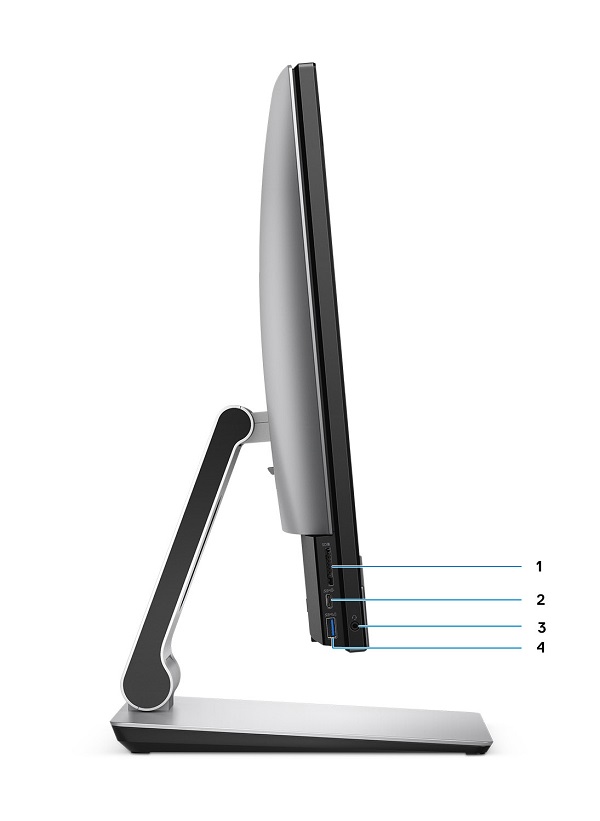

(Figure 6: Vue du côté gauche)
| 1 | Lecteur de carte SD 4.0 | 2 | Connecteur USB 3.2 Gen2 Type-C |
| 3 | Connecteur audio universel | 4 | Connecteur USB 3.2 Gen1 Type-A avec PowerShare |
Vue de droite

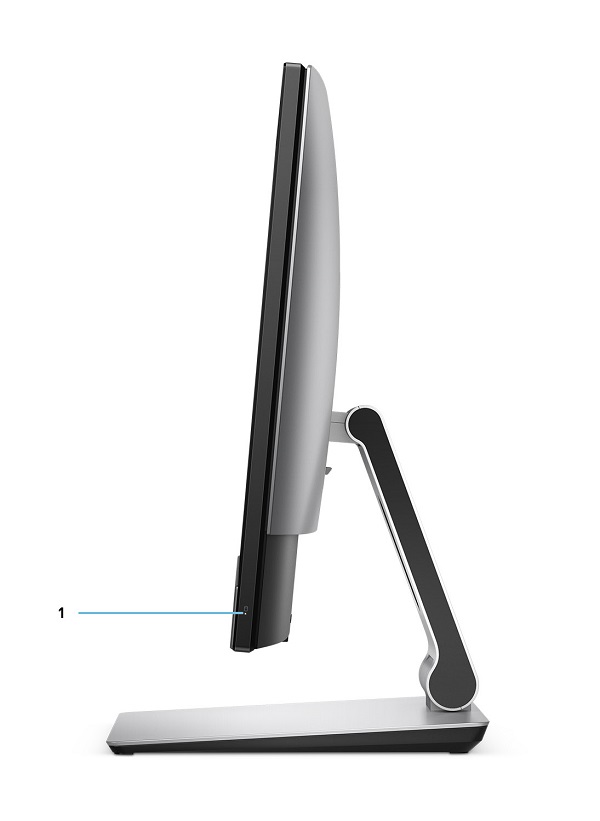

(Figure 7: Vue du côté droit)
| 1 | LED d’état du disque dur |
