Latitude 5500: Visuele handleiding voor uw computer
Summary: Dit artikel is een visuele handleiding voor de externe poorten en functies van de Latitude 5500 notebook.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Het volgende artikel biedt een visuele handleiding voor uw Latitude 5500 laptop en bevat een overzicht van de externe poorten en functies van uw pc.
Opmerking: Ga voor een meer gedetailleerde beschrijving van elke locatie naar de systeemhandleidingen op Dell Latitude 5500 onderhoudshandleiding
Inhoudsopgave:
- Vooraanzicht
- Bovenaanzicht
- Onderaanzicht
- Linkerzijaanzicht
- Rechterzijaanzicht
- Aanzicht voedingsadapter
- Aanvullende info:
Vooraanzicht

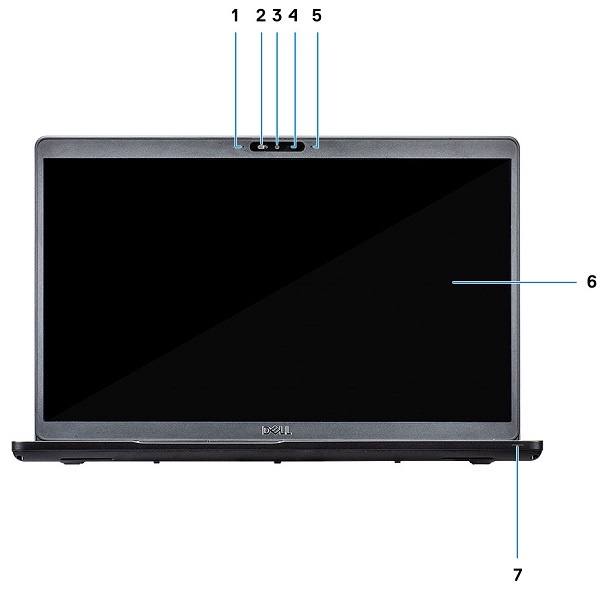

(Afbeelding 1 Vooraanzicht)
| 1 | Microfoonmatrix | 2 | SafeView-sluiter |
| 3 | Camera | 4 | LED-lampje camerastatus |
| 5 | Microfoonmatrix | 6 | LCD-paneel |
| 7 | LED-activiteitslampje |
Bovenaanzicht

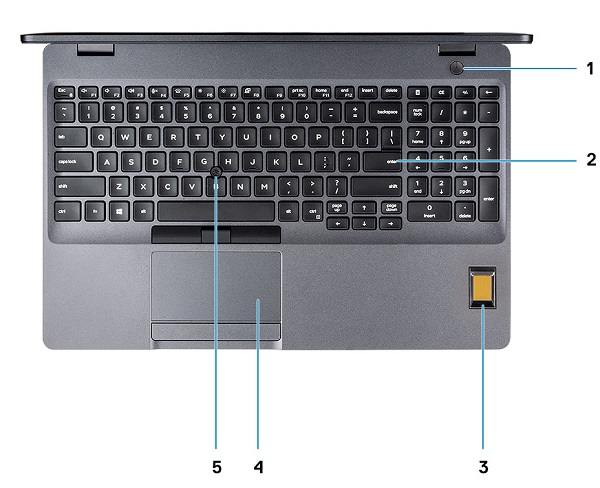

(Afbeelding 2 Bovenaanzicht)
| 1 | Aan/uit-knop met vingerafdruklezer (optioneel) | 2 | Toetsenbord |
| 3 | Vingerafdruklezer (optioneel) | 4 | Touchpad |
| 5 | Trackstick (optioneel) |
Onderaanzicht

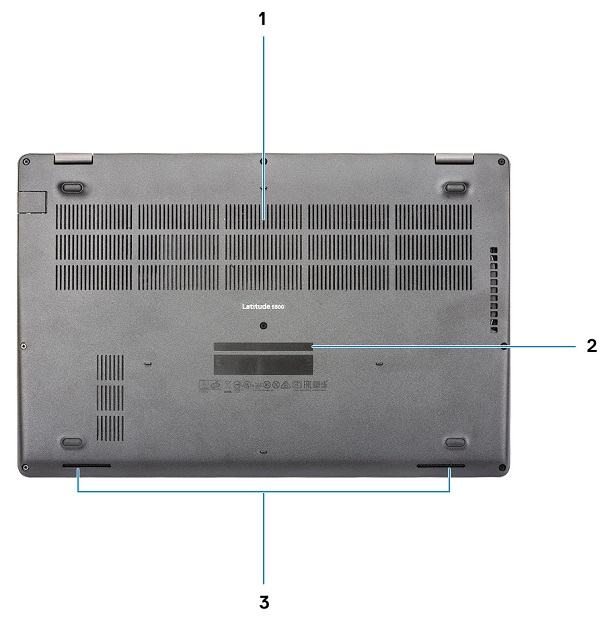

(Afbeelding 3 Onderaanzicht)
| 1 | Thermische ventilatie | 2 | Servicetag-label |
| 3 | Luidsprekers |
Linkerzijaanzicht

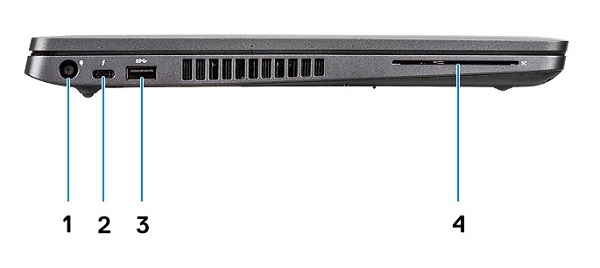

(Afbeelding 4 Linkerzijaanzicht)
| 1 | Voedingsconnector | 2 | USB 3.1 Gen2-connector (USB Type-C) met DisplayPort/Thunderbolt (optioneel) |
| 3 | USB 3.1 Gen 1 | 4 | Smartcardlezer (optioneel) |
Rechterzijaanzicht

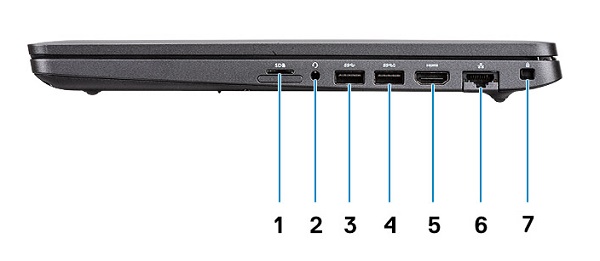

(Afbeelding 5 Rechterzijaanzicht)
| 1 | MicroSD-kaartlezer | 2 | Connector voor headset/microfoon |
| 3 | USB 3.1 Gen1-connector | 4 | USB 3.1 Gen 1 connector met PowerShare |
| 5 | HDMI-connector | 6 | Ethernet-connector (NIC) |
| 7 | Wigvormig slot voor vergrendeling |
Aanzicht voedingsadapter
(Afbeelding 6 65 W adapter)
| Type 65 W E4-serie | Beschrijving |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 3,34 A (continu) |
| Uitgangsvermogen | 65 W |
| Uitgangsspanning | 19,5 V DC |
(Afbeelding 7 90 W adapter)
| Type E5 90W-serie | Beschrijving |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 4,62 A (continu) |
| Uitgangsvermogen | 90 W |
| Uitgangsspanning | 19,5 V DC |
Aanvullende info:
- Latitude 5500 demontagehandleiding voor CRU's (Customer Replaceable Units)
- Dell Latitude 5500 onderhoudshandleiding
