Latitude 5500: Ilustrowany podręcznik użytkownika komputera
Summary: Niniejszy artykuł stanowi ilustrowany przewodnik po portach zewnętrznych i funkcjach notebooka Latitude 5500.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Poniższy artykuł zawiera ilustrowany przewodnik notebooka Latitude 5500 oraz wymienia jego porty zewnętrzne i funkcje.
Uwaga: Aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie Instrukcja serwisowa komputera Dell Latitude 5500
Spis treści:
- Widok z przodu
- Widok z góry
- Widok z dołu
- Widok z lewej strony
- Widok z prawej strony
- Widok zasilacza sieciowego
- Informacje dodatkowe:
Widok z przodu

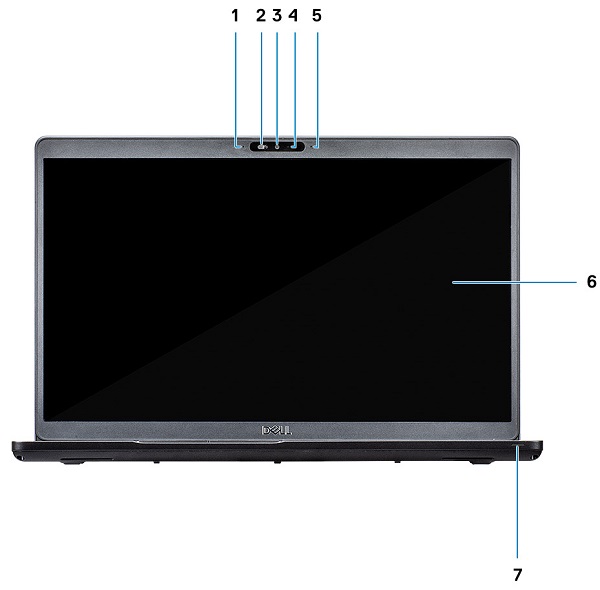

(Rys. 1 Widok z przodu)
| 1 | Mikrofon | 2 | Migawka SafeView |
| 3 | Kamera | 4 | Wskaźnik LED stanu kamery |
| 5 | Mikrofon | 6 | Panel LCD |
| 7 | Dioda LED aktywności |
Widok z góry

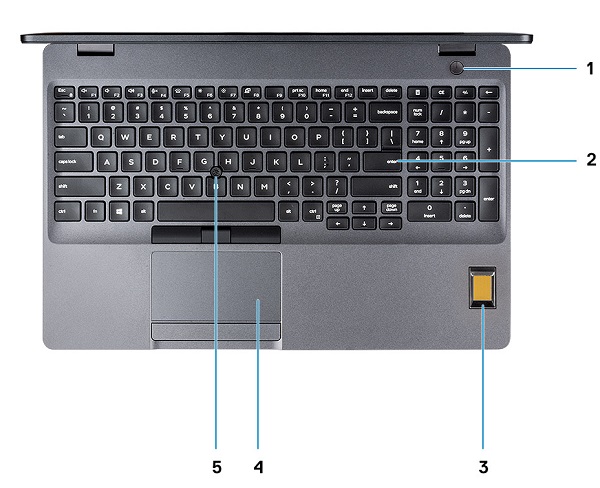

(Rys. 2 Widok z góry)
| 1 | Przycisk zasilania z czytnikiem linii papilarnych (opcjonalny) | 2 | Klawiatura |
| 3 | Czytnik linii papilarnych (opcjonalny) | 4 | Panel dotykowy |
| 5 | Wodzik (opcjonalny) |
Widok z dołu

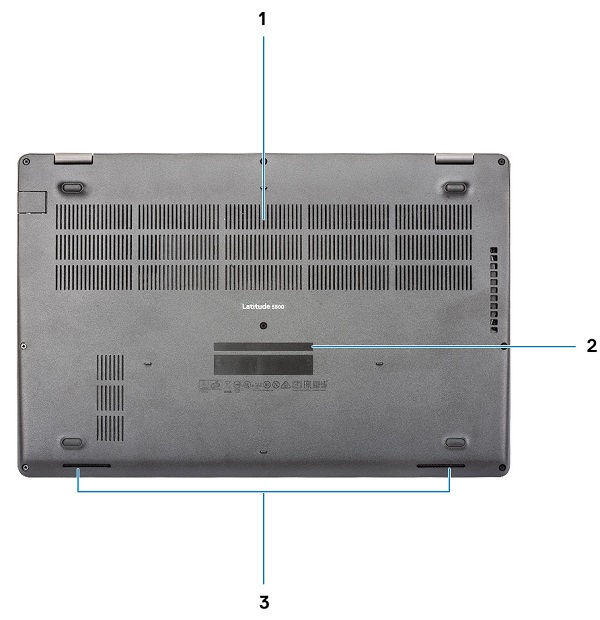

(Rys. 3 Widok z dołu)
| 1 | Otwór wentylacyjny | 2 | Kod Service Tag |
| 3 | Głośniki |
Widok z lewej strony

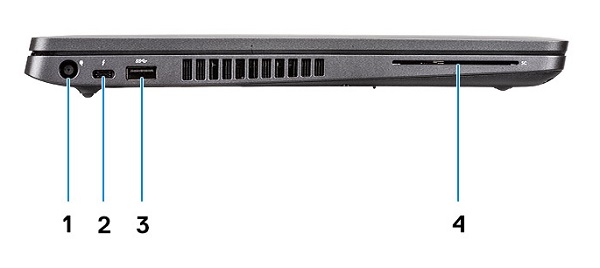

(Rys. 4 Widok z lewej strony)
| 1 | Złącze zasilania | 2 | Złącze USB 3.1 drugiej generacji (USB Type-C) z DisplayPort/Thunderbolt (opcjonalnie) |
| 3 | Port USB 3.1 pierwszej generacji | 4 | Czytnik kart Smart Card (opcjonalny) |
Widok z prawej strony

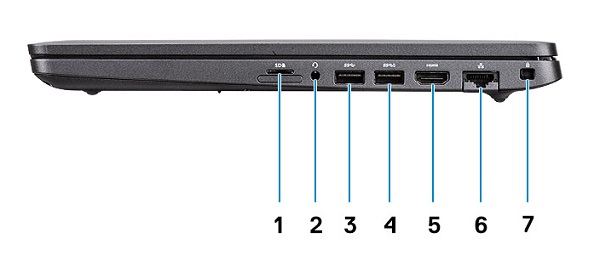

(Rys. 5 Widok z prawej strony)
| 1 | Czytnik kart pamięci MicroSD | 2 | Złącze słuchawek/mikrofonu |
| 3 | Złącze USB 3.1 Gen1 | 4 | Złącze USB 3.1 Gen1 z PowerShare |
| 5 | Złącze HDMI | 6 | Złącze Ethernet (NIC) |
| 7 | Gniazdo blokady klinowej |
Widok zasilacza sieciowego
(Rysunek 6 . Zasilacz 65 W)
| Typ 65 W serii E4 | Opis |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 3,34 A (ciągły pobór) |
| Prąd wyjściowy | 65 W |
| Napięcie wyjściowe | 19,5 V prądu stałego |
(Rysunek 7 . Zasilacz 90 W)
| Typ E5, seria 90W | Opis |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 4,62 A (ciągły pobór) |
| Prąd wyjściowy | 90 W |
| Napięcie wyjściowe | 19,5 V prądu stałego |
Informacje dodatkowe:
- Instrukcja demontażu/usuwania modułów wymienianych samodzielnie przez klienta (CRU) w notebookach Latitude 5500
- Instrukcja serwisowa komputera Dell Latitude 5500
Cause
Nie dotyczy
Resolution
Nie dotyczy
