Latitude 9510: Guía visual de su computadora
Summary: En el siguiente artículo, se proporciona una guía visual para la laptop Latitude 9510 y se enumeran los puertos externos y las características de la computadora.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en el sitio www.dell.com/support/
Índice:
Cause
Vista frontal

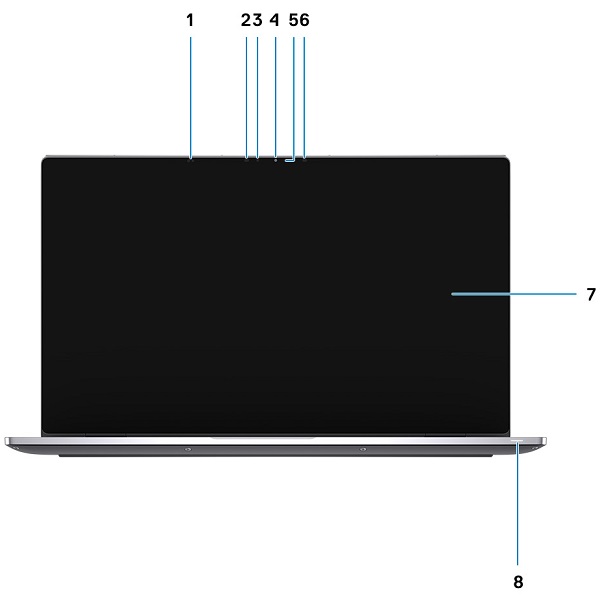

(Figura 1 : Vista frontal)
| 1 | Sensor de proximidad | 2 | Emisor de IR |
| 3 | Sensor de luz ambiental (ALS) | 4 | Cámara (IR/RGB) |
| 5 | Indicador LED de estado de la cámara | 6 | Emisor de IR |
| 7 | Panel de la pantalla | 8 | LED de estado de batería/diagnóstico |
Vista superior
(Figura 2 : Vista superior)
| 1 | Micrófonos | 2 | Botón de encendido |
| 3 | Altavoz derecho | 4 | Panel táctil |
| 5 | Altavoz izquierdo |
Vista inferior

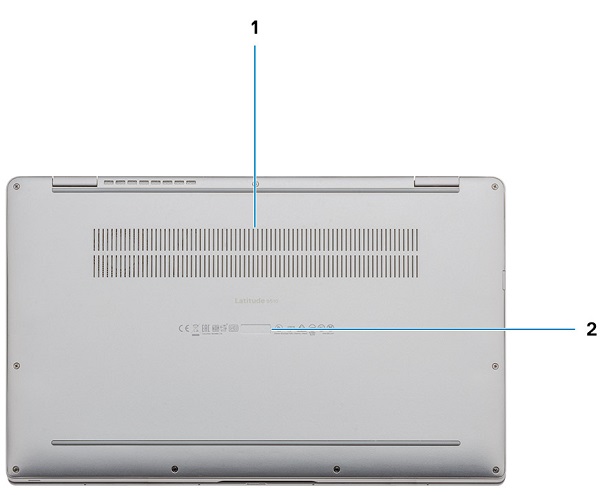

(Figura 3 : Vista inferior)
| 1 | Ventilación de aire | 2 | Ubicación de la etiqueta de servicio |
Vista lateral izquierda

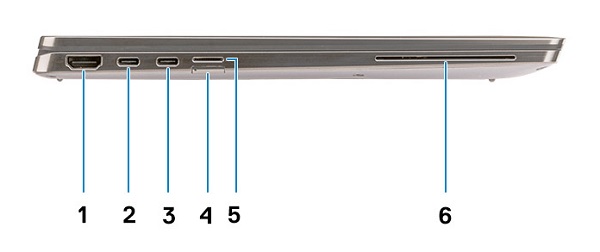

(Figura 4: Vista lateral izquierda)
| 1 | Conector HDMI 2.0 | 2 | Conector USB 3.2 de 2.ª generación y tipo C con Thunderbolt 3/Power Delivery/DisplayPort |
| 3 | Conector USB 3.2 de 2.ª generación y tipo C con Thunderbolt 3/Power Delivery/DisplayPort | 4 | Ranura de tarjeta SIM |
| 5 | Ranura de tarjeta microSD | 6 | Lector de tarjetas inteligentes (opcional) |
Vista lateral derecha

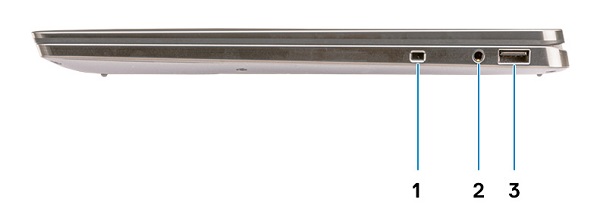

(Figura 5: Vista lateral derecha)
| 1 | Ranura de seguridad en forma de cuña | 2 | Conector de conector de audio universal de 3,5 mm |
| 3 | Conector USB 3.2 de 1.ª generación y tipo A con PowerDelivery |
Modos del chasis

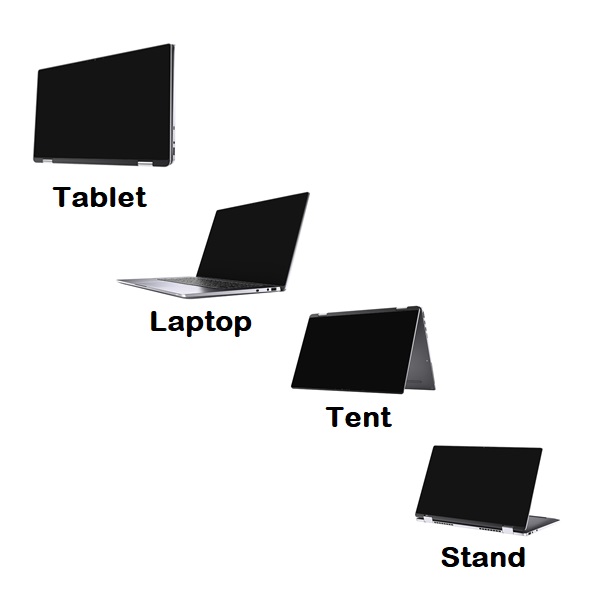

(Figura 6 : Tipos de modo de chasis)
Resolution
Vista del adaptador de CA
(Figura 7 : Adaptador de CA tipo C de 65/90 W)
| USB tipo C de 65/90 W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 4,62 A (continua) |
| Energía de salida | 65/90 W |
| Voltaje de salida | 19,5 V CC |
