Latitude 9510: Guia visual para seu computador
Summary: O artigo a seguir fornece um guia visual do notebook Latitude 9510 e lista as portas externas e os recursos do seu computador.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obter uma descrição detalhada sobre cada local, acesse os manuais de sistema em www.dell.com/support
Sumário:
Cause
Visão frontal

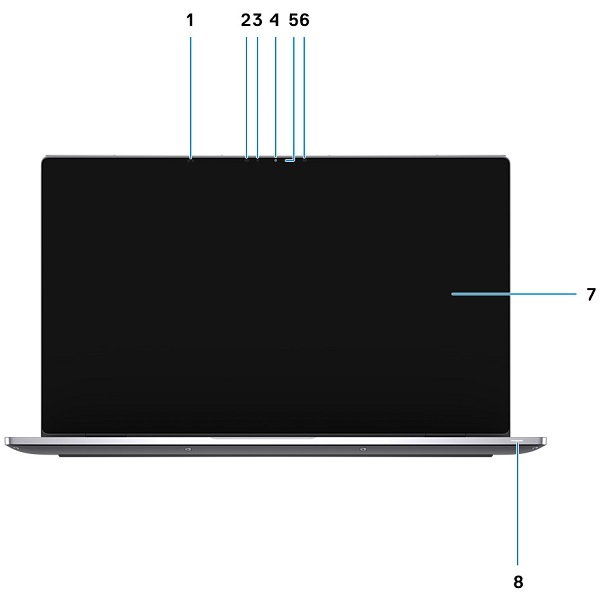

(Figura 1 Visão frontal)
| 1 | Sensor de proximidade | 2 | Emissor IR |
| 3 | Sensor de Luz Ambiente (ALS) | 4 | Câmera (IR/RGB) |
| 5 | LED de status da câmera | 6 | Emissor IR |
| 7 | Painel de exibição | 8 | LED de status de bateria/diagnóstico |
Exibição superior

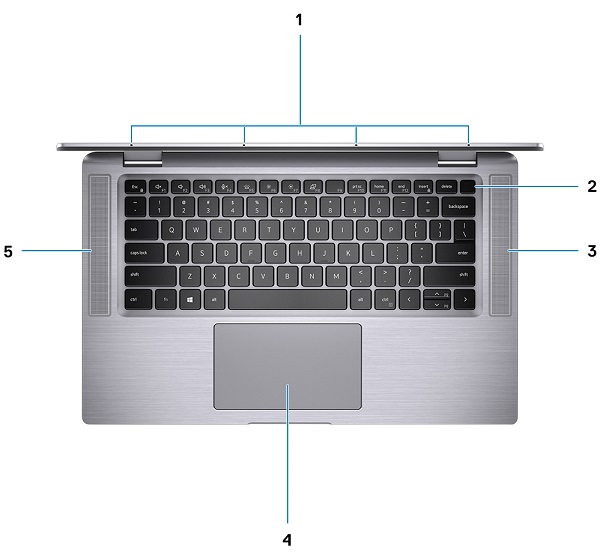

(Figura 2 Exibição superior)
| 1 | Microfones | 2 | Botão de energia |
| 3 | Alto-falante do lado direito | 4 | Touchpad |
| 5 | Alto-falante esquerdo |
Visão inferior

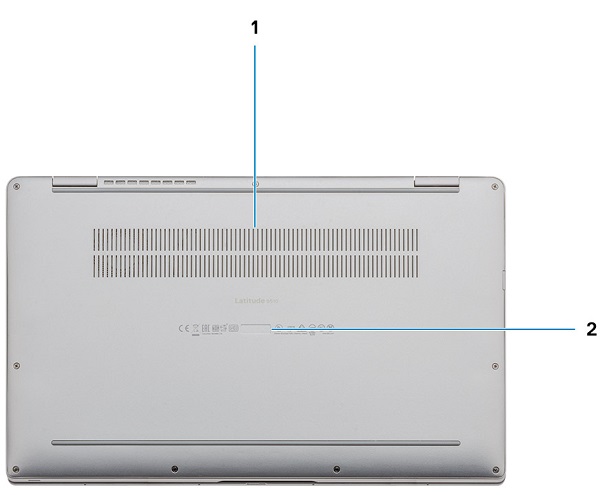

(Figura 3 Vista inferior)
| 1 | Saída de ar | 2 | Localização da etiqueta de serviço |
Visão do lado esquerdo

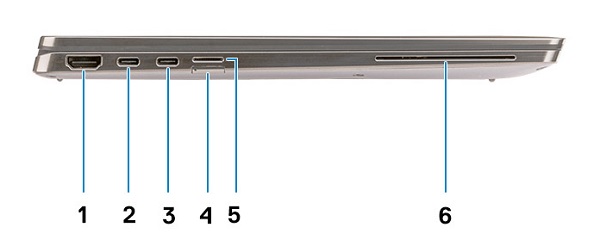

(Figura 4 Vista lateral do lado esquerdo)
| 1 | Conector HDMI 2.0 | 2 | Conector USB 3.2 De 2ª geração USB Type-C com Thunderbolt 3/PowerDelivery/DisplayPort |
| 3 | Conector USB 3.2 De 2ª geração USB Type-C com Thunderbolt 3/PowerDelivery/DisplayPort | 4 | Slot de cartão SIM |
| 5 | Slot para cartão Micro SD | 6 | Leitor de Smart Card (opcional) |
Visão lateral do lado direito

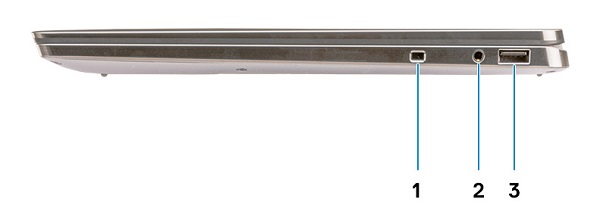

(Figura 5 Vista lateral do lado direito)
| 1 | Slot de segurança em formato de cunha | 2 | Conector universal de tomada de áudio de 3,5 mm |
| 3 | Conector USB 3.2 Type-A de 1ª geração com PowerDelivery |
Modos do chassi

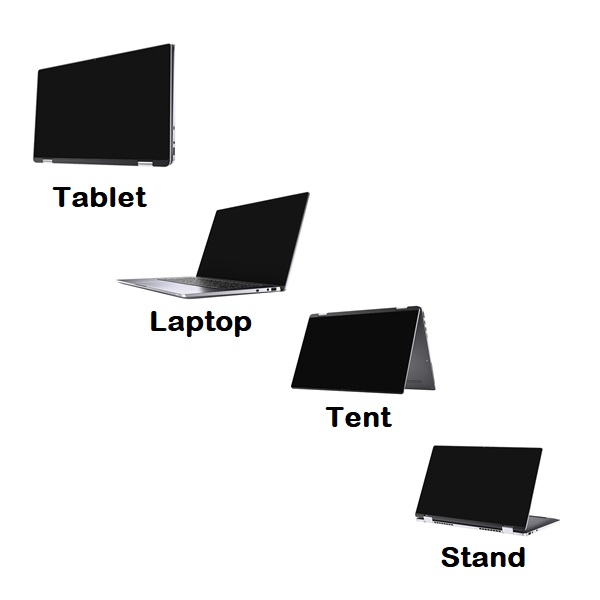

(Figura 6: tipos de modo de chassi)
Resolution
Visão do adaptador CA
(Figura 7: adaptador CA Type-C de 65/90 W)
| USB Type-C 65/90 W | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 4,62 A (contínua) |
| Potência de saída | 65/90 W |
| Tensão de saída | 19,5 VCC |
