Широта 9510: Візуальний путівник по вашому комп'ютеру
Summary: У цій статті наведено візуальний посібник із ноутбука Latitude 9510 і перелічено зовнішні порти та функції комп'ютера.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примітка. Для більш детального опису кожної локації, будь ласка, перейдіть до інструкцій до системи за адресою www.dell.com/support
Зміст:
Cause
Вид спереду

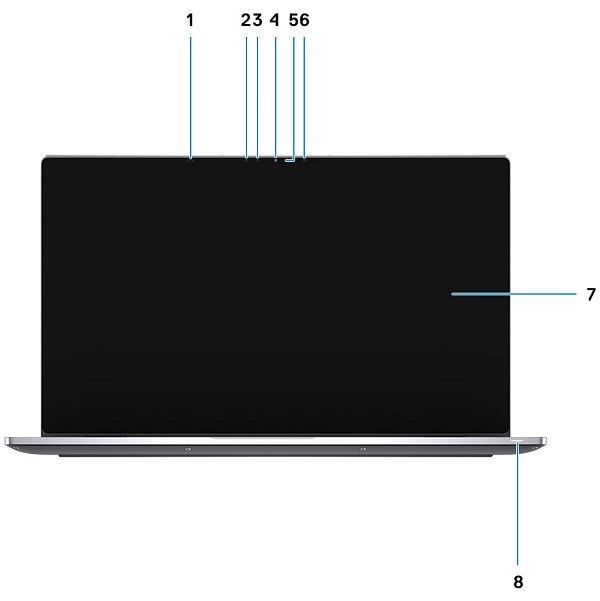

(Рис.1 Вигляд спереду)
| 1 | Датчик наближення | 2 | ІЧ-випромінювач |
| 3 | Датчик зовнішньої освітленості (ALS) | 4 | Фотокамера (ІЧ/RGB) |
| 5 | Світлодіодний індикатор стану камери | 6 | ІЧ-випромінювач |
| 7 | Панель відображення | 8 | Світлодіод стану акумулятора/діагностики |
Вид зверху

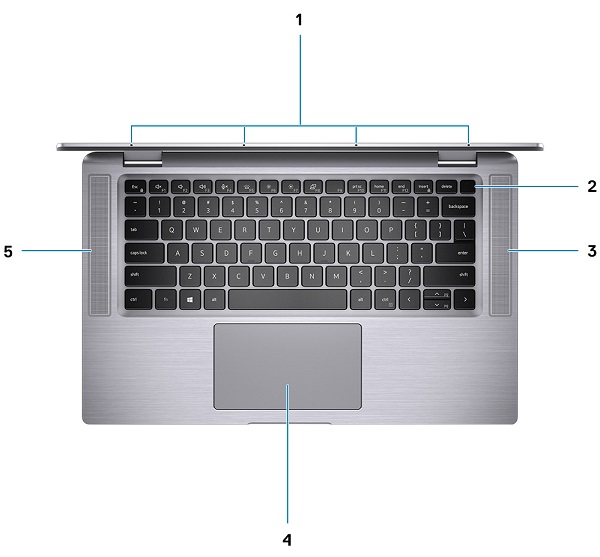

(Рис.2 Вигляд зверху)
| 1 | Мікрофони | 2 | Кнопка живлення |
| 3 | Правий динамік | 4 | Тачпад |
| 5 | Лівий динамік |
Вид знизу

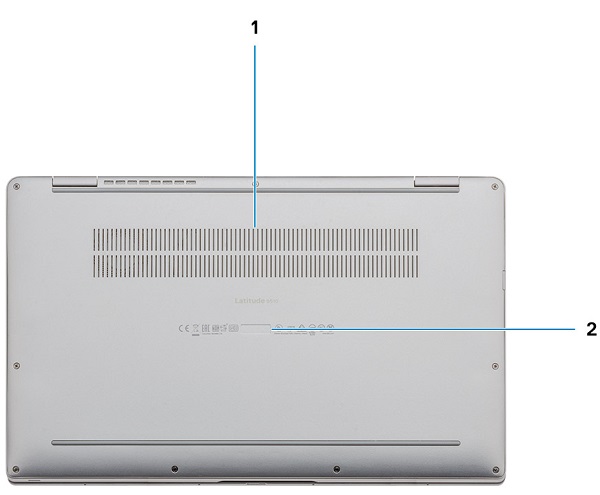

(Рис.3 Вигляд знизу)
| 1 | Вентиляційний отвір | 2 | Розташування сервісного тегу |
Вигляд зліва

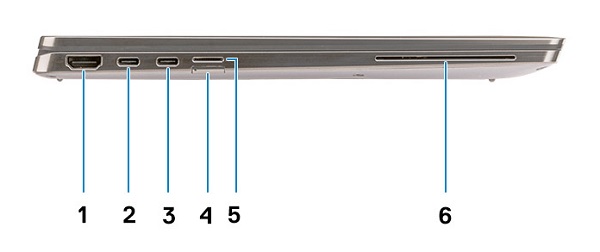

(Рис.4 Вигляд зліва)
| 1 | Роз'єм HDMI 2.0 | 2 | Роз'єм USB 3.2 Gen2 USB Type-C з роз'ємом Thunderbolt 3/PowerDelivery/DisplayPort |
| 3 | Роз'єм USB 3.2 Gen2 USB Type-C з роз'ємом Thunderbolt 3/PowerDelivery/DisplayPort | 4 | Слот для SIM-карти |
| 5 | Слот для карт пам'яті Micro SD | 6 | Зчитувач смарт-карток (необов'язково) |
Вигляд праворуч

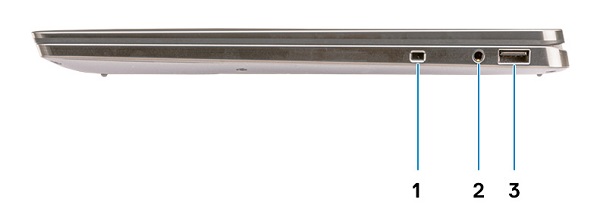

(Рис.5 Вигляд праворуч)
| 1 | Клиноподібна захисна щілина | 2 | Універсальний роз'єм аудіороз'єму 3,5 мм |
| 3 | Роз'єм USB 3.2 Gen1 Type-A з PowerDelivery |
режими шасі

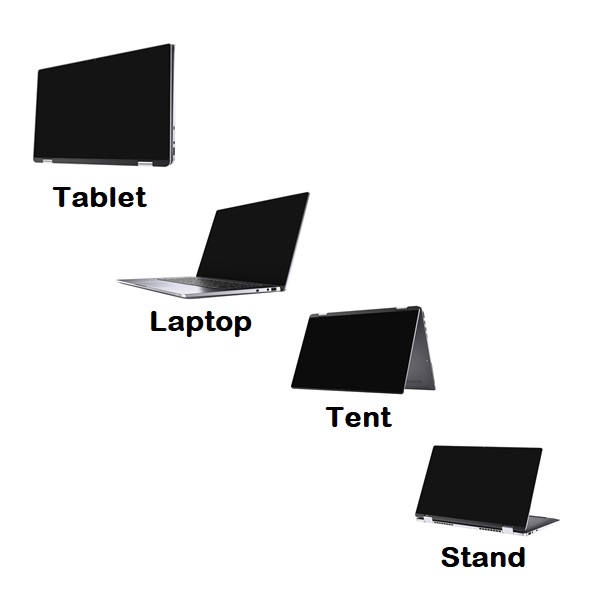

(Рис.6 Типи режимів ходової частини)
Resolution
Вигляд адаптера змінного струму
(Рис.7 65/90 Вт адаптер змінного струму Type-C)
| USB Type-C 65/90 Вт | Опис |
| Вхідна напруга | Від 100 В змінного струму до 240 В змінного струму |
| Вихідний струм | 4,62 А (безперервний) |
| Вихідна потужність | 65/90 Вт |
| Вихідна напруга | 19.5 В постійного струму |
