OptiPlex 5060: Visuelle Anleitung für den Computer
Summary: Der folgende Artikel enthält eine visuelle Anleitung zu Ihrem OptiPlex 5060-Computer und listet die externen Anschlüsse und Funktionen des Computers auf.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/manuals
Inhaltsverzeichnis:
Cause
Minitower (MT), Vorderseite

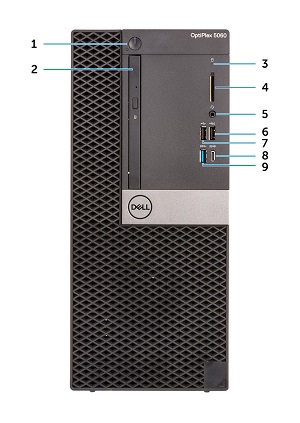

(Abb. 1 MT-Vorderseite)
| 1 | Betriebsschalter und LED-Betriebsanzeige | 2 | Optisches Laufwerk (optional) |
| 3 | LED für Festplattenaktivität | 4 | Speicherkarten-Lesegerät (optional) |
| 5 | Headset/universeller Audioanschluss | 6 | USB 2.0-Anschluss mit PowerShare |
| 7 | USB-2.0-Anschluss | 8 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare |
| 9 | USB 3.1 Gen 1-Anschluss |
Minitower (MT), Rückseite

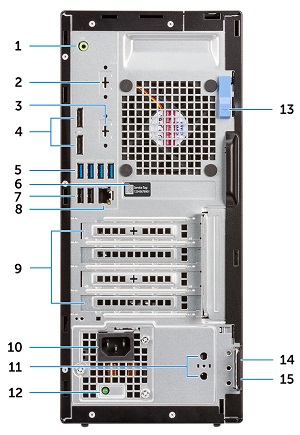

(Abb. 2 MT-Rückseite)
| 1 | Anschluss Line-Out | 2 | Serieller Anschluss (optional) |
| 3 | Optionssteckplatz (HDMI 2.0b / DisplayPort / VGA / USB Typ C Alt-Modus) | 4 | 2 DisplayPort-Anschlüsse |
| 5 | 4 USB 3.1 Gen 1-Anschlüsse | 6 | Position des Service-Tags |
| 7 | 2 USB 2.0-Anschlüsse (optional) | 8 | Netzwerkanschluss (NIC) |
| 9 | 4 Erweiterungskartensteckplätze | 10 | Netzanschluss |
| 11 | 2 Anschlüsse für externe Antennen (optional) | 12 | LED-Diagnoseanzeige für Stromversorgung (PSU) |
| 13 | Entriegelungsriegel | 14 | Kensington-Sicherheitskabeleinschub |
| 15 | Vorhängeschlossring |
SFF (Small Form Factor), Vorderseite

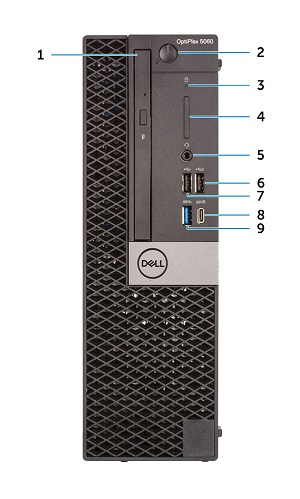

(Abbildung 3 SFF-Vorderseite)
| 1 | Optisches Laufwerk (optional) | 2 | Betriebsschalter und LED-Betriebsanzeige |
| 3 | LED für Festplattenaktivität | 4 | Speicherkarten-Lesegerät (optional) |
| 5 | Headset/universeller Audioanschluss | 6 | USB 2.0-Anschluss mit PowerShare |
| 7 | USB-2.0-Anschluss | 8 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare |
| 9 | USB 3.1 Gen 1-Anschluss |
SFF (Small Form Factor), Rückseite

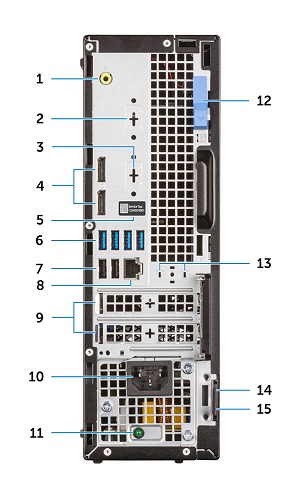

(Abbildung 4 SFF-Rückseite)
| 1 | Anschluss Line-Out | 2 | Serieller Anschluss (optional) |
| 3 | Optionssteckplatz (DisplayPort / HDMI 2.0b / VGA / USB Typ-C Alt-Modus) | 4 | 2 DisplayPort-Anschlüsse |
| 5 | Position des Service-Tags | 6 | 4 USB 3.1 Gen 1-Anschlüsse |
| 7 | 2 USB 2.0-Anschlüsse (unterstützen Smart Power On) | 8 | Netzwerkanschluss (NIC) |
| 9 | 2 Erweiterungskartensteckplätze | 10 | Netzanschluss |
| 11 | LED-Diagnoseanzeige für Stromversorgung (PSU) | 12 | Entriegelungsriegel |
| 13 | Antennen-SMA-Anschluss (optional) | 14 | Kensington-Sicherheitskabeleinschub |
| 15 | Vorhängeschlossring |
MFR (Micro Form Factor), Vorderseite

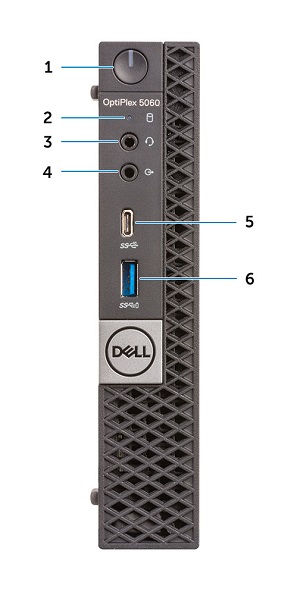

(Abbildung 5 MFF-Vorderseite)
| 1 | Betriebsschalter und LED-Betriebsanzeige | 2 | LED für Festplattenaktivität |
| 3 | Headset/universeller Audioanschluss | 4 | Anschluss Line-Out |
| 5 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare | 6 | USB 3.1 Gen1-Anschluss mit PowerShare |
MFR (Micro Form Factor), Rückseite

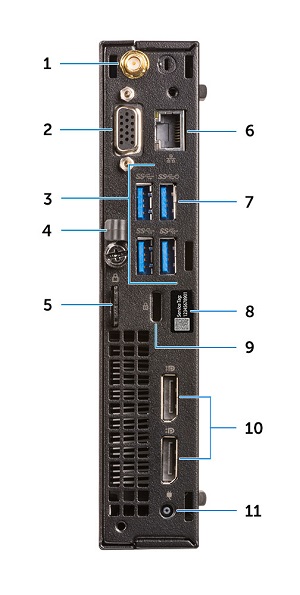

(Abbildung 6 MFF-Rückseite)
| 1 | Anschlüsse für externe Antennen (optional) | 2 | Optionssteckplatz (DisplayPort / HDMI 2.0b / VGA / USB Typ-C Alt-Modus) |
| 3 | 3 USB 3.1 Gen 1-Anschlüsse | 4 | Kabelhalterung |
| 5 | Vorhängeschlossring | 6 | Netzwerkanschluss (NIC) |
| 7 | USB 3.1 Gen1-Anschluss (unterstützt Smart Power On) | 8 | Position des Service-Tags |
| 9 | Kensington-Sicherheitskabeleinschub | 10 | 2 DisplayPort-Anschlüsse |
| 11 | Netzanschluss |
Resolution
N. z.
