Visão frontal da minitorre (MT)

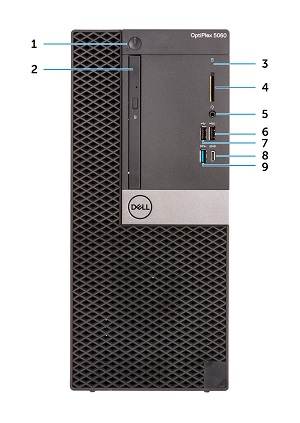

(Figura 1 Visão frontal da MT)
| 1 | Botão liga/desliga e LED de energia | 2 | Unidade óptica (Opcional) |
| 3 | LED de atividade do disco rígido | 4 | Leitor de cartão de memória (opcional) |
| 5 | Conector de tomada de áudio universal/headset | 6 | Conector USB 2.0 com PowerShare |
| 7 | Conector USB 2.0 | 8 | Conector USB 3.1 Type-C de 2ª geração com PowerShare |
| 9 | Conector USB 3.1 de 1ª geração |
Visão posterior da minitorre (MT)
(Figura 2 Visão posterior da MT)
| 1 | Conector Line-Out | 2 | Conector serial (opcional) |
| 3 | Slot opcional (HDMI 2.0b/DisplayPort/VGA/USB Type-C modo alternativo) | 4 | 2 conectores DisplayPort |
| 5 | 4 conectores USB 3.1 de 1ª geração | 6 | Localização da etiqueta de serviço |
| 7 | 2 conectores USB 2.0 (opcional) | 8 | Conector de rede (NIC) |
| 9 | 4 slots de placa de expansão | 10 | conector de alimentação |
| 11 | 2 conectores de antena externa (opcional) | 12 | LED de diagnóstico da fonte de alimentação (PSU) |
| 13 | Trava de liberação | 14 | Slot de cabo de segurança Kensington |
| 15 | Anel de cadeado |
Visão frontal do formato pequeno (SFF)

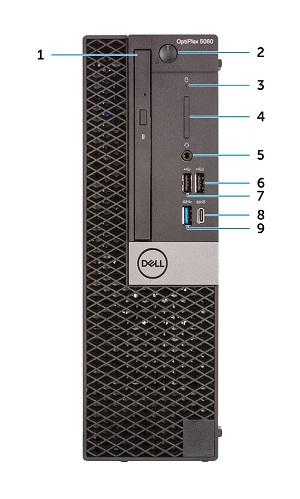

(Figura 3 Visão frontal do SFF)
| 1 | Unidade óptica (Opcional) | 2 | Botão liga/desliga e LED de energia |
| 3 | LED de atividade do disco rígido | 4 | Leitor de cartão de memória (opcional) |
| 5 | Conector de tomada de áudio universal/headset | 6 | Conector USB 2.0 com PowerShare |
| 7 | Conector USB 2.0 | 8 | Conector USB 3.1 Type-C de 2ª geração com PowerShare |
| 9 | Conector USB 3.1 de 1ª geração |
Visão posterior do formato pequeno (SFF)

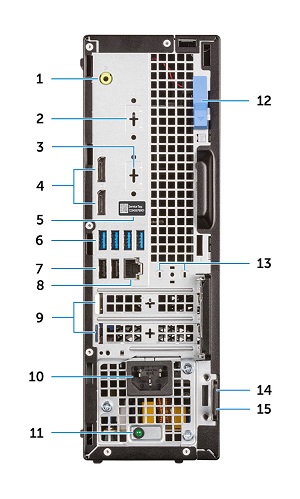

(Figura 4 Visão posterior do SFF)
| 1 | Conector Line-Out | 2 | Conector serial (opcional) |
| 3 | Slot opcional (DisplayPort/HDMI 2.0b/VGA/USB Type-C modo alternativo) | 4 | 2 conectores DisplayPort |
| 5 | Localização da etiqueta de serviço | 6 | 4 conectores USB 3.1 de 1ª geração |
| 7 | 2 conectores USB 2.0 (compatível com SmartPower On) | 8 | Conector de rede (NIC) |
| 9 | 2 slots de placa de expansão | 10 | conector de alimentação |
| 11 | LED de diagnóstico da fonte de alimentação (PSU) | 12 | Trava de liberação |
| 13 | Conectores SMA de antena (opcional) | 14 | Slot de cabo de segurança Kensington |
| 15 | Anel de cadeado |
Visão frontal do formato micro (MFF)

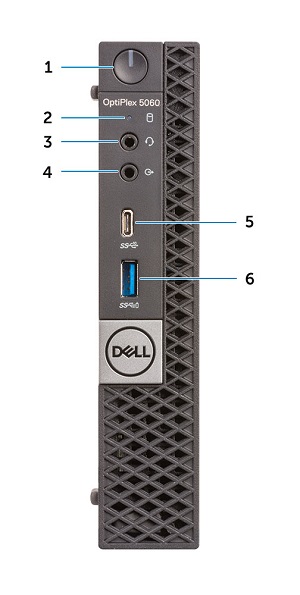

(Figura 5 Visão frontal do MFF)
| 1 | Botão liga/desliga e LED de energia | 2 | LED de atividade do disco rígido |
| 3 | Conector de tomada de áudio universal/headset | 4 | Conector Line-Out |
| 5 | Conector USB 3.1 Type-C de 2ª geração com PowerShare | 6 | Conector USB 3.1 de 1ª geração com PowerShare |
Visão posterior do formato micro (MFF)

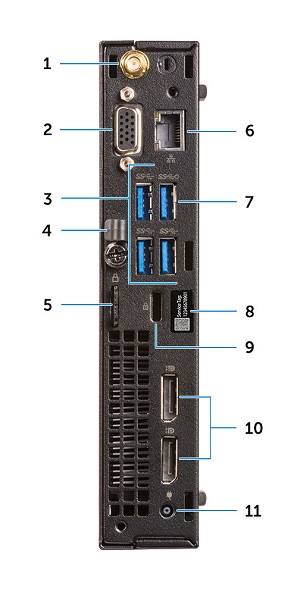

(Figura 6 Visão posterior do MFF)
| 1 | Conectores da antena externa (opcional) | 2 | Slot opcional (DisplayPort/HDMI 2.0b/VGA/USB Type-C modo alternativo) |
| 3 | 3 conectores USB 3.1 de 1ª geração | 4 | Suporte de cabo |
| 5 | Anel de cadeado | 6 | Conector de rede (NIC) |
| 7 | Conector USB 3.1 de 1ª geração (compatível com Smart Power On) | 8 | Localização da etiqueta de serviço |
| 9 | Slot de cabo de segurança Kensington | 10 | 2 conectores DisplayPort |
| 11 | conector de alimentação |
