OptiPlex 5060: Визуальный обзор вашего компьютера
Summary: В следующей статье приводится визуальный обзор компьютера OptiPlex 5060 и список его внешних портов и функций.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на сайте www.dell.com/manuals
Содержание:
Cause

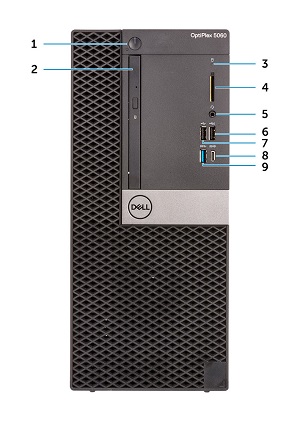

Корпус Mini-Tower (MT), вид спереди
(Рис. 1. MT, вид спереди)
| 1. | Кнопка питания и индикатор питания | 2. | Оптический привод (необязательно) |
| 3. | Индикатор активности жесткого диска | 4. | Устройство считывания карт памяти (опционально) |
| 5. | Универсальный аудиоразъем/разъем для гарнитуры | 6 | Разъем USB 2.0 с функцией PowerShare |
| 7. | Разъем USB 2.0 | 8 | Разъем USB 3.1 Gen2 Type-C с функцией PowerShare |
| 9. | Разъем USB 3.1 Gen1 |

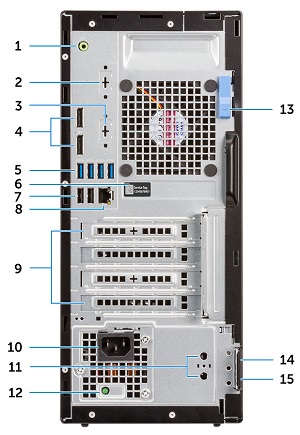

Корпус Mini-Tower (MT), вид сзади
(Рис. 2. MT, вид сзади)
| 1. | Разъем Line-Out | 2. | Последовательный разъем (дополнительно) |
| 3. | Дополнительный разъем (HDMI 2.0b/DisplayPort/VGA/USB Type-C Alt Mode) | 4. | Разъем DisplayPort (2 шт.) |
| 5. | Порт USB 3.1 Gen1 (4 шт.) | 6 | Расположение сервисного кода |
| 7. | Порт USB 2.0 (2 шт., дополнительно) | 8 | Сетевой разъем (NIC) |
| 9. | Разъемы для плат расширения (4 шт.) | 10. | Разъем питания |
| 11. | Разъем внешней антенны (2 шт., дополнительно) | 12. | Диагностический индикатор блока питания |
| 13. | Фиксатор | 14 | Отверстие для защитного троса Kensington |
| 15 | Кольцо для замка |

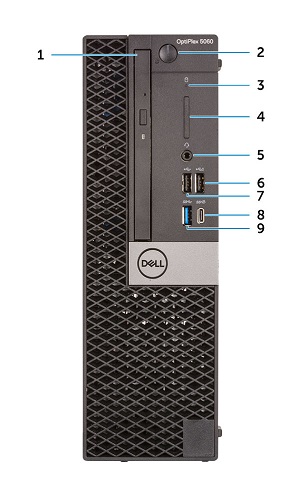

Корпус компактного форм-фактора (SFF), вид спереди
(Рис. 3. SFF, вид спереди)
| 1. | Оптический привод (необязательно) | 2. | Кнопка питания и индикатор питания |
| 3. | Индикатор активности жесткого диска | 4. | Устройство считывания карт памяти (опционально) |
| 5. | Универсальный аудиоразъем/разъем для гарнитуры | 6 | Разъем USB 2.0 с функцией PowerShare |
| 7. | Разъем USB 2.0 | 8 | Разъем USB 3.1 Gen2 Type-C с функцией PowerShare |
| 9. | Разъем USB 3.1 Gen1 |

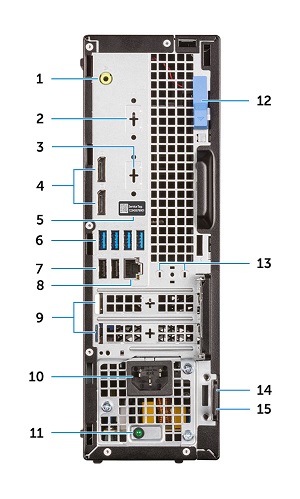

Корпус компактного форм-фактора (SFF), вид сзади
(Рис. 4. SFF, вид сзади)
| 1. | Разъем Line-Out | 2. | Последовательный разъем (дополнительно) |
| 3. | Дополнительный разъем (DisplayPort/HDMI 2.0b/VGA/USB Type-C Alt Mode) | 4. | Разъем DisplayPort (2 шт.) |
| 5. | Расположение сервисного кода | 6 | Порт USB 3.1 Gen1 (4 шт.) |
| 7. | Порт USB 2.0 с поддержкой SmartPower On (2 шт.) | 8 | Сетевой разъем (NIC) |
| 9. | Разъемы для плат расширения (2 шт.) | 10. | Разъем питания |
| 11. | Диагностический индикатор блока питания | 12. | Фиксатор |
| 13. | Разъемы SMA антенны (дополнительно) | 14 | Отверстие для защитного троса Kensington |
| 15 | Кольцо для замка |
Корпус микро-ПК (MFF), вид спереди
(Рис. 5. Форм-фактор Micro, вид спереди)
| 1. | Кнопка питания и индикатор питания | 2. | Индикатор активности жесткого диска |
| 3. | Универсальный аудиоразъем/разъем для гарнитуры | 4. | Разъем Line-Out |
| 5. | Разъем USB 3.1 Gen2 Type-C с функцией PowerShare | 6 | Порт USB 3.1 1-го поколения с поддержкой PowerShare |

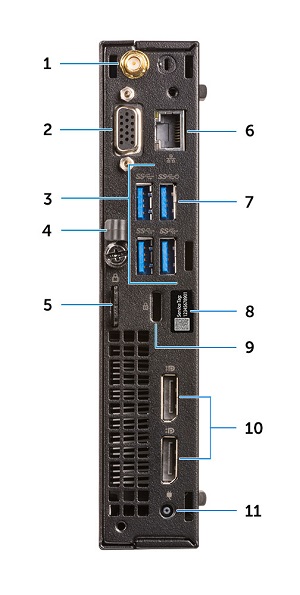

Корпус микро-ПК (MFF), вид сзади
(Рис. 6. Форм-фактор Micro, вид сзади)
| 1. | Разъемы для внешней антенны (дополнительно) | 2. | Дополнительный разъем (DisplayPort/HDMI 2.0b/VGA/USB Type-C alt mode) |
| 3. | Порт USB 3.1 Gen1 (3 шт.) | 4. | Держатель кабеля |
| 5. | Кольцо для замка | 6 | Сетевой разъем (NIC) |
| 7. | Порт USB 3.1 Gen1 с поддержкой SmartPower On | 8 | Расположение сервисного кода |
| 9. | Отверстие для защитного троса Kensington | 10. | Разъем DisplayPort (2 шт.) |
| 11. | Разъем питания |
Resolution
-
Additional Information
Affected Products
OptiPlex 5060 Tower, OptiPlex 5060 Micro, OptiPlex 5060 Small Form FactorArticle Properties
