OptiPlex 3280 AIO (Hepsi Bir Arada) Görsel Rehberi
Summary: Bu makale, OptiPlex 3280 AIO'nun (Hepsi bir arada) harici bağlantı noktaları ve özelliklerine yönelik görsel bir rehberdir.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Belirti bilgisi yok.
Cause
Neden bilgisi yok
Resolution
Aşağıdaki makalede, OptiPlex 3280 AIO (Hepsi Bir Arada) Bilgisayarınıza yönelik görsel bir rehber sağlanmakta ve bilgisayarınızın harici bağlantı noktaları ve özellikleri listelenmektedir.
NOT: Her bir konumla ilgili daha ayrıntılı açıklama için Ürün Kılavuzuna gidin
İçindekiler:
Önden görünüm

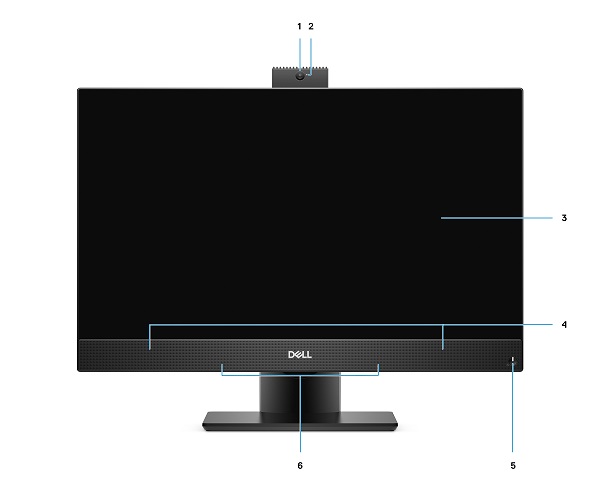

Şekil 1 Önden görünüm
| 1 | Tam Yüksek Çözünürlüklü (FHD) Kamera | 2 | Kamera LED'i |
| 3 | Ekran | 4 | Hoparlörler |
| 5 | Durum LED'li Güç Düğmesi | 6 | Mikrofonlar |
Şekil 1.2 Geri Çekilebilir Kamera
| 1 | Kamera | 2 | Kızılötesi Kamera |
| 3 | Kızılötesi Verici | 4 | Kamera Durumu LED'i |
Arkadan görünüm
Şekil 2 Arkadan görünüm
| 1 | Arka Kapak | 2 | Stant Kapağı |
| 3 | Güvenlik Kilidi Yuvası | 4 | Alt Kapak |
| 5 | Stand |
Şekil 2.2 Harici Konnektörler Yakından Görünümü
| 1 | Kablo Kapağı Vida Deliği | 2 | DisplayPort Konnektörü |
| 3 | Ağ Konnektörü (NIC) | 4 | USB 2.0 Konnektörü x2 (Güç Açma/Uyandırma Destekli) |
| 5 | 1. Nesil USB 3.2 Konnektörü x2 | 6 | Ses Çıkış Konnektörü |
| 7 | Güç Konektörü | 8 | Güç Kaynağı (PSU) Tanılaması LED'i |
Alttan görünüm

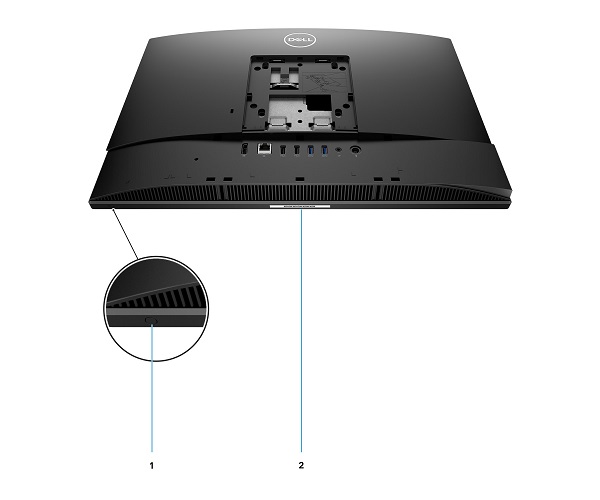

Şekil 3 Alttan görünüm
| 1 | Yerleşik Kendi Kendini Sınama (BIST) Ekran Düğmesi | 2 | Servis Etiketi Yapışkanı |
Soldan görünüm

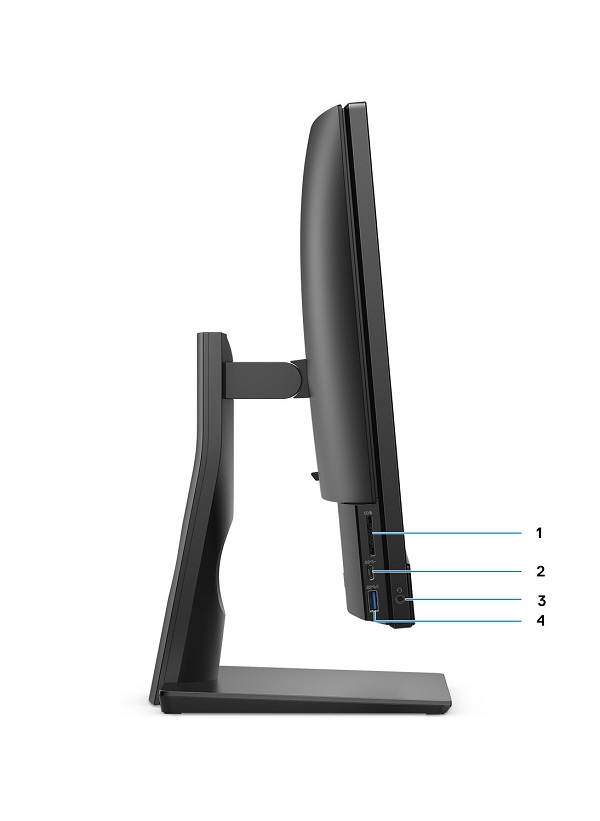

Şekil 4 Soldan görünüm
| 1 | SD Kart Okuyucu | 2 | 1. Nesil USB 3.1 Type-C Konnektörü |
| 3 | Kulaklık/Evrensel Ses Konnektörü | 4 | 1. Nesil USB 3.1 Type-A Konnektörü (PowerShare özellikli) |
Sağdan görünüm

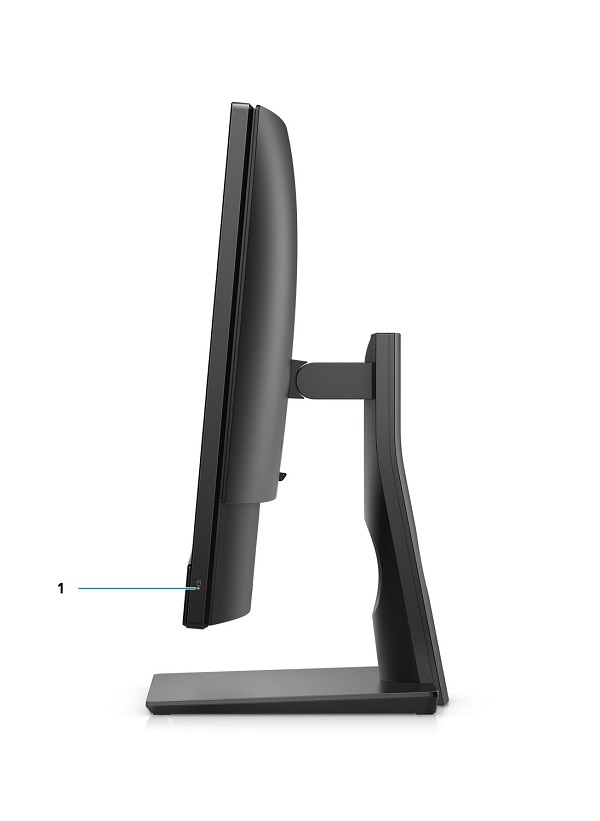

Şekil 5 Sağdan görünüm
| 1 | Sabit Sürücü (HDD) Etkinliği LED'i |
Ek bilgi:
