Visuell veiledning for Dell OptiPlex 3040
Summary: Denne artikkelen inneholder en visuell veiledning for Dell OptiPlex 3040-, Micro-, SFF- og minitårnmodeller.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Innholdsfortegnelse:
- Mikrokabinett (MFF) Sett forfra
- Mikrokabinett (MFF) sett bakfra
- Kompakt kabinett (SFF) sett forfra
- Kompakt kabinett (SFF) sett bakfra
- Minitårn-kabinett (MT) sett forfra
- Minitårn-kabinett (MT) sett bakfra
Merk: Du finner en mer detaljert beskrivelse av hvert sted i systemhåndbøkene på www.dell.com/support/manuals.

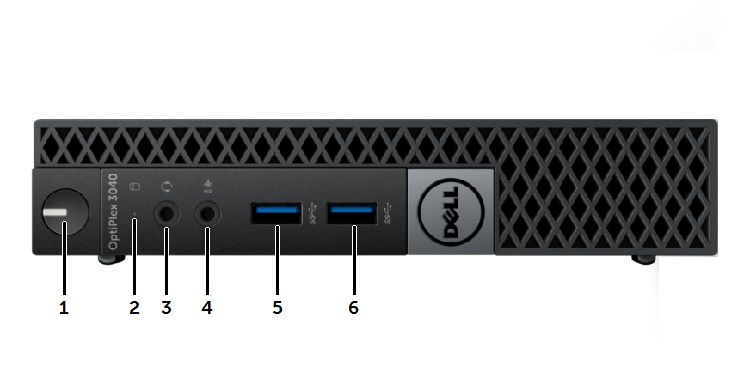

1. Mikrokabinett (MFF) Sett forfra
| 1 | Strømknapp, strømlampe | 2 | Aktivitetslampe for stasjonen |
| 3 | Universell lydkontakt | 4 | Linje-inn-mikrofonkontakt |
| 5 | USB 3.0-kontakt | 6 | USB 3.0-kontakt |

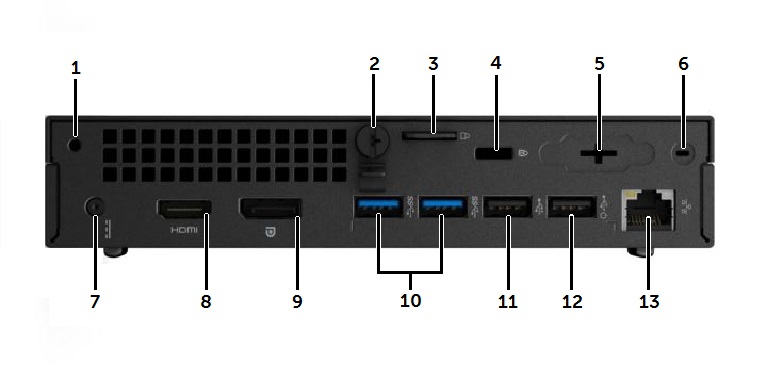

2. Mikrokabinett (MFF) sett bakfra
| 1 | Skruehull for tilbehør | 2 | Dekselskrue |
| 3 | Hengelås sikkerhetsring | 4 | Spor for Kensington-lås |
| 5 | Valgfri VGA-kontakt eller I/O-port | 6 | Plassering av SMA-kontakt for Wi-Fi-antenne |
| 7 | Kontakt for strøm inn | 8 | HDMI-kontakt |
| 9 | DisplayPort-kontakt | 10 | USB 3.0-kontakter (x2) |
| 11 | USB 2.0-kontakt | 12 | USB 2.0-kontakt med vekkefunksjon |
| 13 | RJ45-nettverkskontakt |

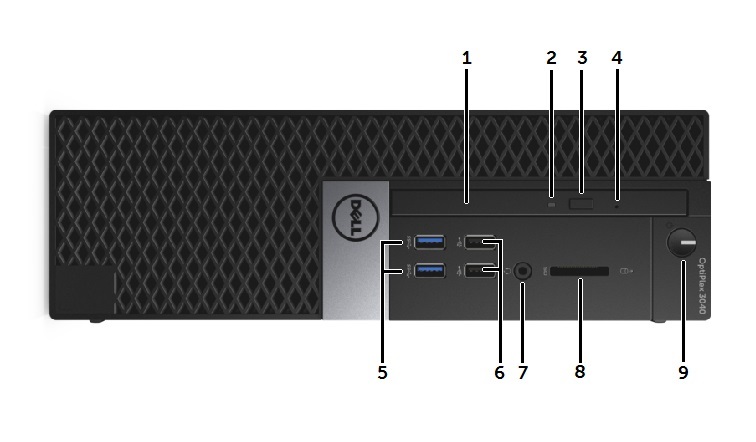

3. Kompakt kabinett (SFF) sett forfra
| 1 | Optisk stasjon | 2 | LED-lampe for optisk stasjon |
| 3 | Utløserknapp for optisk stasjon | 4 | Nødutløsingshull på den optiske stasjonen |
| 5 | USB 3.0-kontakt (x2) | 6 | USB 2.0-kontakt (x2) |
| 7 | Kombinasjonskontakt for hodetelefoner og mikrofon | 8 | SD-kortspor |
| 9 | Strømknapp, strømlampe |

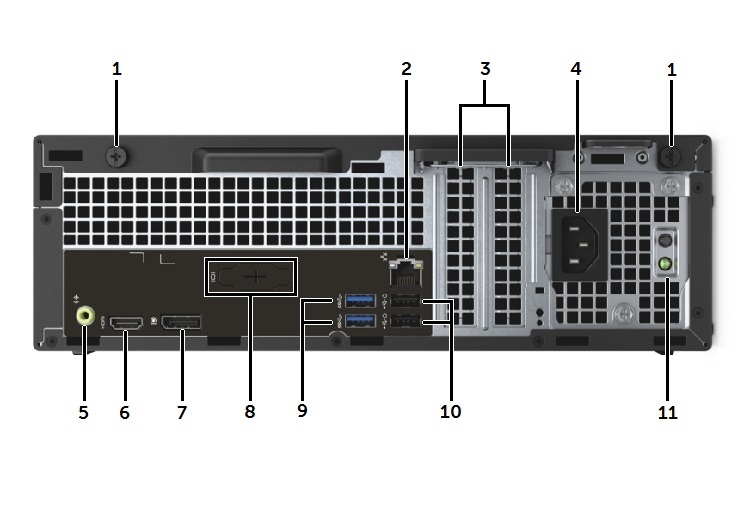

4. Kompakt kabinett (SFF) sett bakfra
| 1 | Dekselskruer for deksel | 2 | RJ45-nettverkskontakt |
| 3 | Ekspansjonsspor (x2) | 4 | Vekselstrømkontakt |
| 5 | Lyd ut-kontakt | 6 | HDMI-kontakt |
| 7 | DisplayPort-kontakt | 8 | Valgfri VGA-kontakt eller I/O-port |
| 9 | USB 3.0-kontakter (x2) | 10 | USB 2.0-kontakter (x2) med vekkefunksjon |
| 11 | Test knapp og LED for strømforsyning |

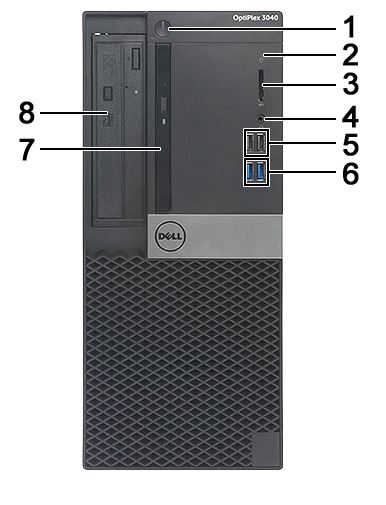

5. Minitårn-kabinett (MT) sett forfra
| 1 | Av/på-knapp og LED-lampe | 2 | LED-aktivitetslampe for harddisk |
| 3 | SD-kortspor | 4 | Kombinert lydkontakt |
| 5 | USB 2.0-kontakter (x2) | 6 | USB 3.0-kontakter (x2) |
| 7 | Stasjonsbrønn av tynn type (ekstrautstyr) | 8 | 5,25-tommers stasjonsbrønn (ekstrautstyr) |

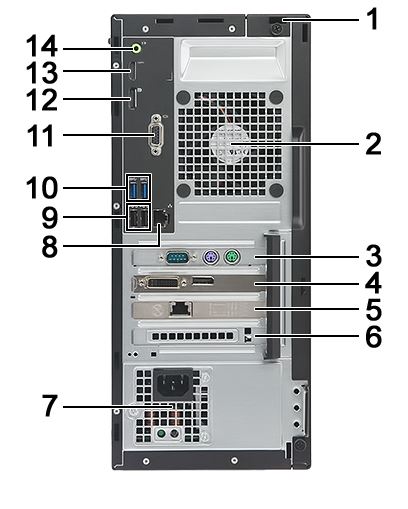

6. Minitårn-kabinett (MT) sett bakfra
| 1 | Spor for Kensington-lås | 2 | Systemvifte |
| 3 | PCIe x1-spor for utvidelseskort | 4 | PCIe x16-spor for utvidelseskort |
| 5 | PCIe x1-spor for utvidelseskort | 6 | PCIe x1-spor for utvidelseskort |
| 7 | Strømforsyningsenhet | 8 | RJ45-nettverkskontakt |
| 9 | USB 2.0-kontakter (x2) | 10 | USB 3.0-kontakter (x2) |
| 11 | Valgfri VGA-kontakt eller I/O-port | 12 | DisplayPort-kontakt |
| 13 | HDMI-kontakt | 14 | Kontakt for lyd ut |
