VxRail: Nastavení řadiče iDRAC, která nelze změnit

Summary: Řadič iDRAC je backendová platforma ISM, která zajišťuje funkce monitorování hardwaru v zařízení VxRail. Tento článek popisuje požadovaná nastavení řadiče iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Část funkce hardwarového monitoru VxRail Manager závisí na správné komunikaci s technologiemi ISM a řadičem iDRAC.

Tento článek obsahuje výchozí nastavení řadiče iDRAC, která nelze změnit.

  • OS to iDRAC Pass-through // Uživatelské rozhraní > pro správu iDRAC Nastavení > řadiče iDRAC Konektivita > OS k řadiči iDRAC Pass-through
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



Snímek obrazovky z řadiče iDRAC s průchozí konfigurací OS do řadiče iDRAC
  • Password Settings // uživatelské rozhraní > pro správu řadiče iDRAC Nastavení > řadiče iDRAC Uživatelé > Globální uživatelská nastavení > Nastavení hesla

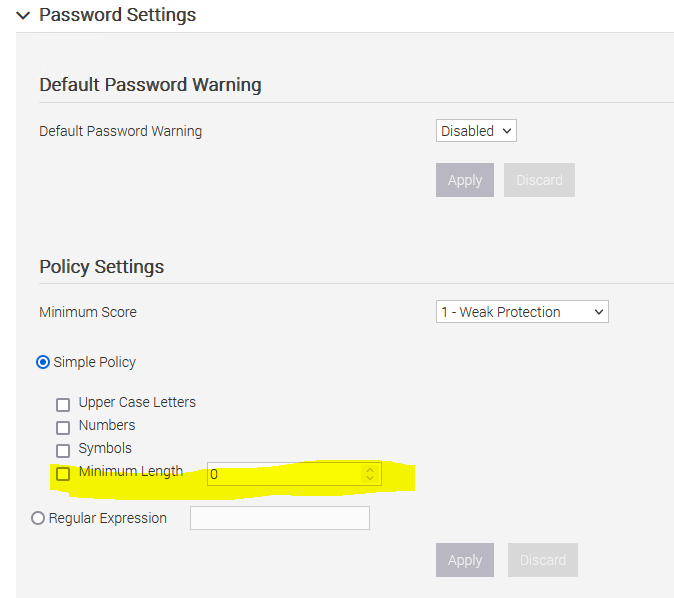

Snímek obrazovky z řadiče iDrac s nastavením hesla

Změna minimální délky na hodnotu vyšší než 9 může způsobit, že se zařízení VxRail nebude moci správně připojit k uzlu a dojde k selhání RASR. Před změnou zásady uživatelského hesla se obraťte na podporu společnosti Dell.

  • Uživatelské rozhraní > pro správu řadiče iDRAC Nastavení > řadiče iDRAC Služby
    • > Webový server > Nastavení
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > Vzdálený RACADM
Status: Enabled

7.0.010-8.0.311:



Poznámka: Od verze 8.0.320 vxpsvc Účet se již nepoužívá. Účet by měl být automaticky odebrán při aktualizaci clusteru na verzi 8.0.320. Účet se nahradí ověřovacími tokeny.



  • Uživatelé řadiče iDRAC // uživatelské rozhraní pro správu řadiče iDRAC > Nastavení > řadiče iDRAC Uživatelé > Místní uživatelé
    • musí mít vxpsvc Účet, jak je znázorněno níže

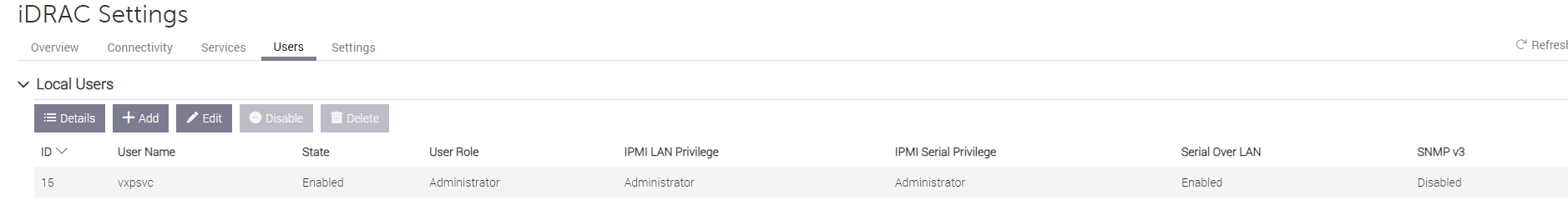

Snímek obrazovky řadiče iDrac s potřebným servisním uživatelem

    • Uživatelská oprávnění pro vxpsvc Účet:

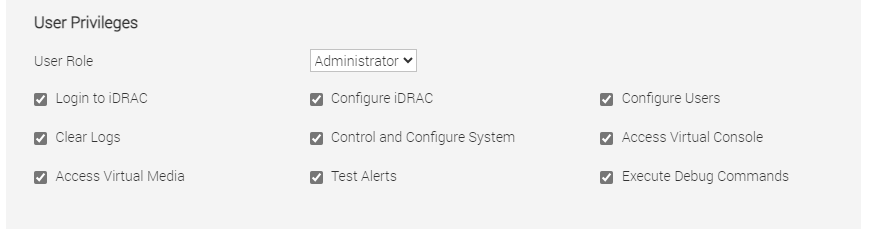

Snímek obrazovky řadiče iDrac s potřebnými oprávněními uživatele služby

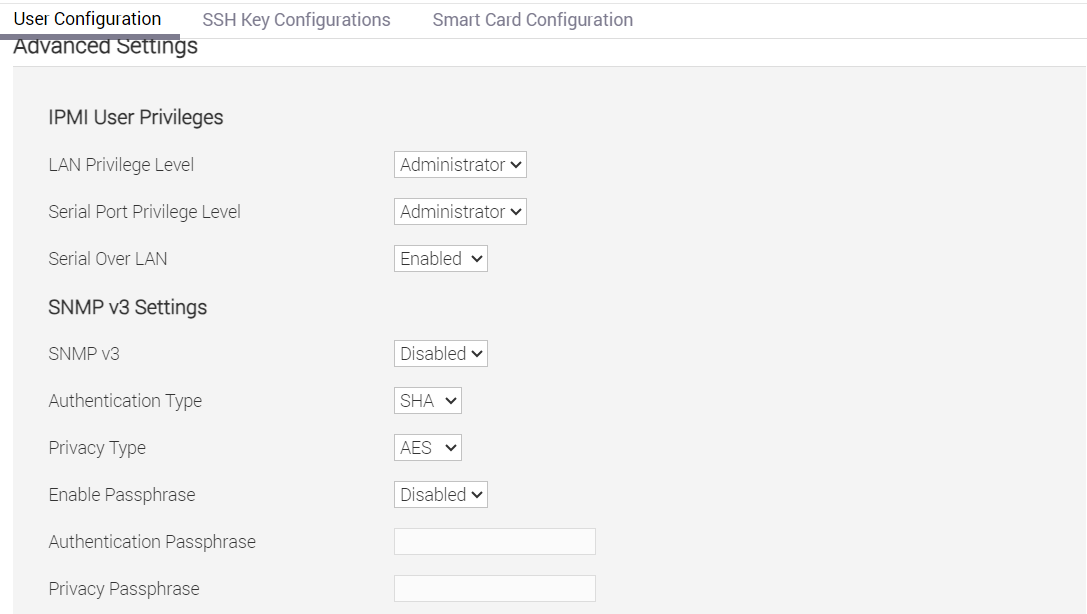

Snímek obrazovky řadiče iDrac, který zobrazuje potřebná oprávnění uživatele služby v rozšířených nastaveních.

Speciální potřeby pro modely G560 a 560F

  • Nastavení > řadiče iDRAC Připojení > Síťové > Nastavení > sítě Výběr síťové karty = LOM1
  • Konfigurace > uživatelského rozhraní řadiče iDRAC Nastavení > systému BIOS Integrovaná zařízení: Embedded NIC1 = povoleno

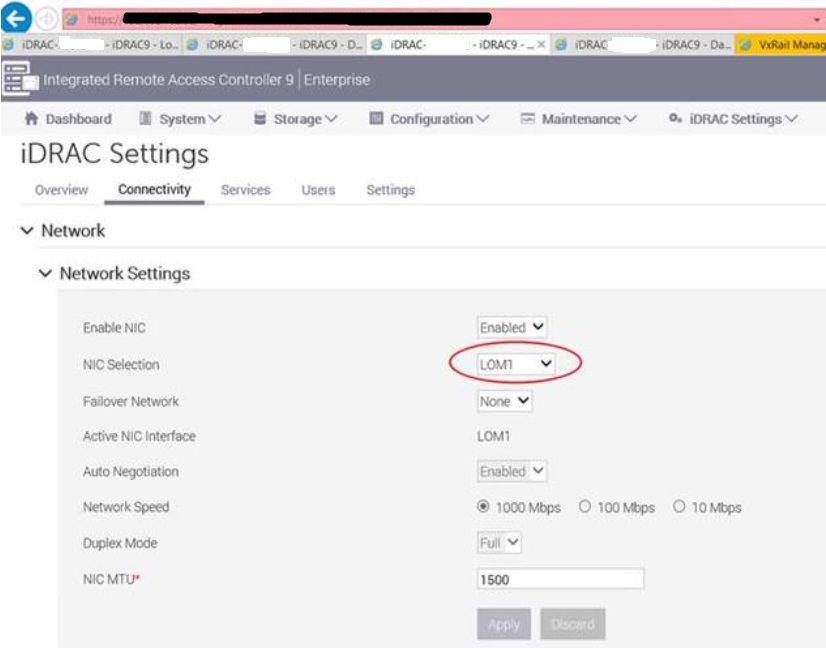

Snímek obrazovky řadiče iDrac s potřebnou konfigurací pro servery g560

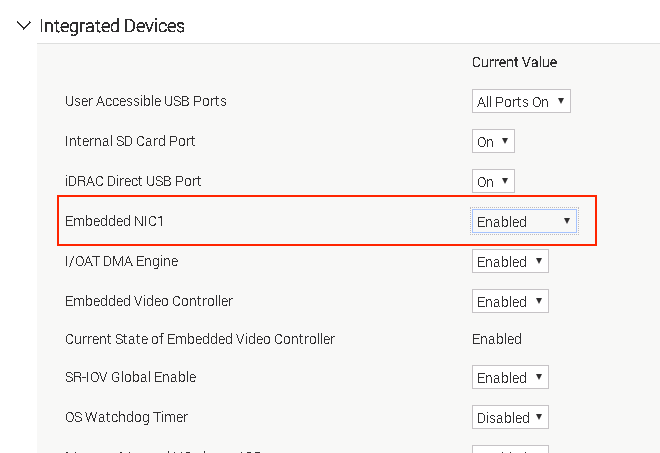

Druhý snímek obrazovky s potřebnou konfigurací pro servery g560



Poznámka: Po provedení výše uvedených změn spusťte příkaz esxcfg-nics -l na uzlu, abyste ověřili, že se integrovaná síťová karta zobrazuje jako vmnic0. Pokud tomu tak není, může být vyžadováno resetování uzlu pomocí RASR.

Dobrý příklad:
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
