VxRail：无法更改的 iDRAC 设置

Summary: iDRAC 是 ISM 的后端，可在 VxRail 一体机上提供硬件监视功能。本文介绍 iDRAC 上的所需设置。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

VxRail Manager 硬件监视器功能的一部分依赖于与 ISM 和 iDRAC 的正确通信。

本文列出了无法更改的默认 iDRAC 设置。

  • 操作系统到 iDRAC 直通// iDRAC 管理 UI > iDRAC 设置 > 连接>性操作系统到 iDRAC 直通
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



来自 idrac 的屏幕截图，显示了操作系统到 iDRAC 直通配置
  • 密码设置// iDRAC 管理 UI >iDRAC 设置 >用户 >全局用户设置 >密码设置

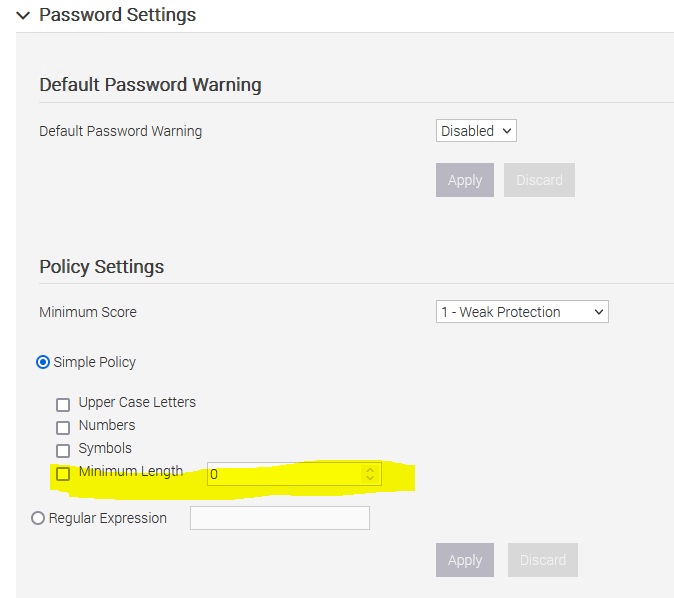

iDrac 中显示密码设置的屏幕截图

将最小长度更改为大于 9 的值可能会导致 VxRail 无法正确连接到节点，并且 RASR 失败。更改用户密码策略之前，请咨询戴尔支持。

  • iDRAC 管理 UI >iDRAC 设置 >服务
    • > Web 服务器 >设置
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > 远程 RACADM
Status: Enabled

7.0.010-8.0.311：



注意： 从版本 8.0.320 开始， vxpsvc 帐户不再使用。当群集更新到 8.0.320 时，应自动删除该帐户。帐户将替换为身份验证令牌。



  • iDRAC 用户 // iDRAC 管理 UI >iDRAC 设置 >用户 >本地用户
    • 必须具有 vxpsvc 如下图所示的帐户

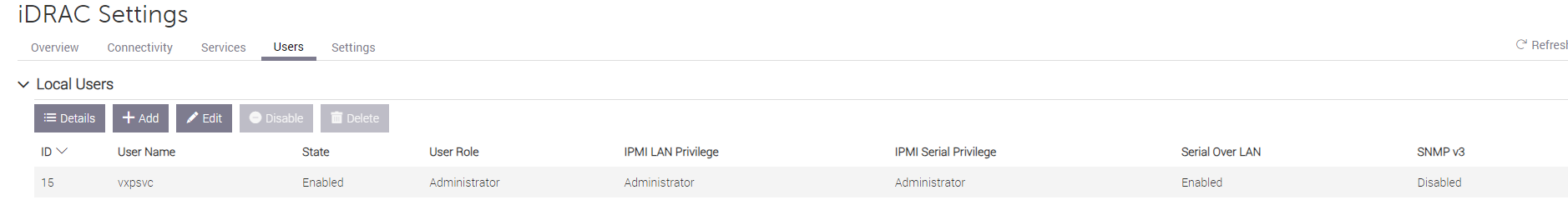

显示所需服务用户的 iDrac 屏幕截图

    • 用户权限 vxpsvc 帐户：

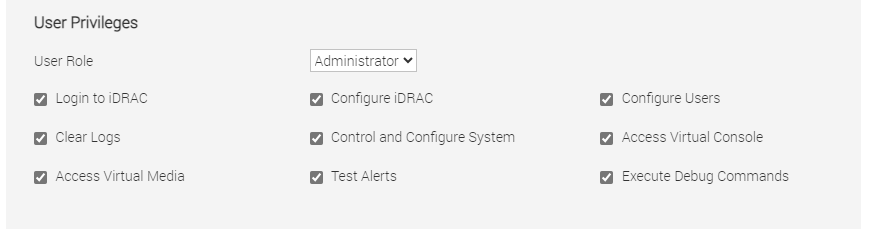

显示所需服务用户权限的 iDrac 屏幕截图

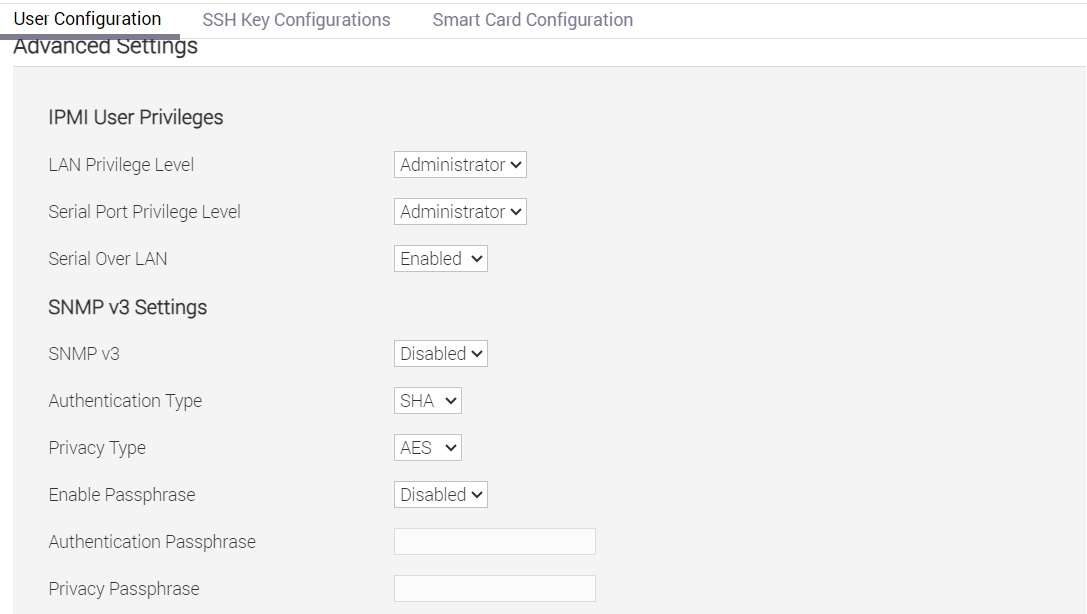

iDrac 屏幕截图，显示高级设置下所需的服务用户权限

G560 和 560F 的特殊需求

  • iDRAC 设置>连接 >网络 >网络设置 >NIC 选择 = LOM1
  • iDRAC UI 配置 >BIOS 设置 >集成设备：嵌入式 NIC1 = 已启用

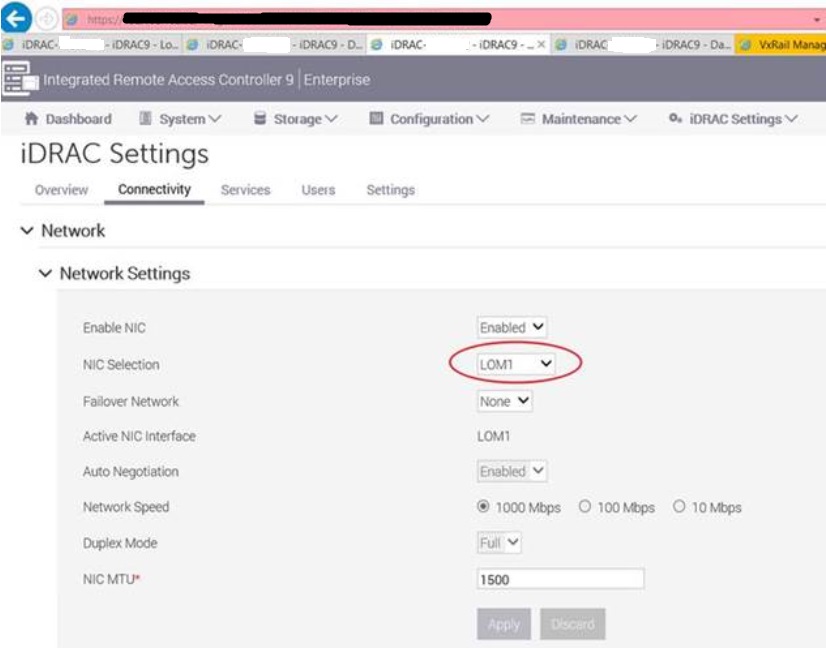

显示 G560 服务器所需配置的 iDrac 屏幕截图

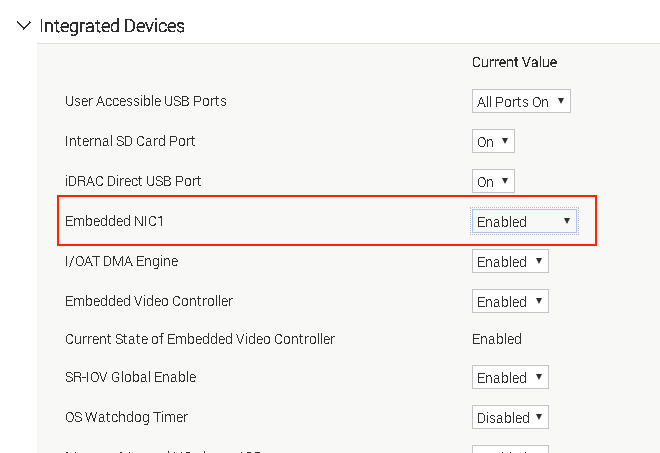

g560 服务器所需配置的第二张屏幕截图



注意： 进行上述更改后，运行命令 esxcfg-nics -l 以验证嵌入式 NIC 是否显示为 vmnic0。如果不是，则可能需要重置节点的 RASR。

一个很好的例子：
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
