PowerFlex: Come identificare la posizione fisica di un disco SVM (RDM - Raw Device Mapping)

Descrizione

Come correlare i dischi RDM della SVM e i dispositivi del disco fisico.

Procedura

Livello SVM:

Elencare tutti i dischi o specifici dischi:

Elencare tutti i dispositivi disco:

ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g'

Elenco di tutti i dispositivi disco Esempio:

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g' 6000c2952e4e35b264b899761ba06af1 sda 6000c2952e4e35b264b899761ba06af1-part1 sda1 6000c2952e4e35b264b899761ba06af1-part2 sda2 600605b00a36937012d0034b35edc01b sdf 600605b00a36937012d0034b35f56b55 sdk 600605b00a36937012d0034c35fd1c74 sdh 600605b00a36937012d0034c3605794d sdc 600605b00a36937012d0034d360e0a83 sde 600605b00a36937012d0034e3616eb21 sdi 600605b00a36937012d0034e362001ee sdj 600605b00a36937012d0034f3629590c sdg 600605b00a36937012d00350363504f7 sdd 600605b00a36937012d00350363ed3de sdb 600605b00a3693701f92005d07062b43 sdl

Elencare un disco specifico (esempio per /dev/sdg):

ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'}

Per trovare un identificatore del dispositivo disco (esempio per /dev/sdg):

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'} 600605b00a36937012d0034f3629590c

Livello ESX:

Identificare il dispositivo fisico:
A livello ESXi, eseguire un comando query multipercorso sul dispositivo specifico ottenuto dal comando precedente:

esxcfg-mpath -m -d naa.[disk identifier]

Esempio:

[root@/dev/disks] esxcfg-mpath -m -d naa.600605b00a36937012d00350363504f7 vmhba1:C2:T9:L0 vmhba1 sas.500605b00a369370 sas.60d00350363504f7 naa.600605b00a36937012d00350363504f7

Da questo output, possiamo vedere che questo disco si trova logicamente sul numero di destinazione 9 (vd numero 9), nell'ordine seguente: Adattatore host : Canale bus : Bersaglio: Lun

Identificare il file VMDK:
Eseguire il grep dell'identificatore del dispositivo disco:

find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep [disk identifier] -B1

L'output indica che il file VMDK è associato all'identificatore del dispositivo del disco.

Esempio:

[root@sio:/tmp] find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt [root@sio:/tmp] for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep 600605b00a36937012d0034f3629590c -B1 Disk /vmfs/volumes/58076039-ede5c01f-4fde-90e2ba7db974/ScaleIO-10.xxx.xxx.x/ScaleIO-RDM-565898493.vmdk is a Passthrough Raw Device Mapping Maps to: vml.0200000000600605b00a36937012d0034f3629590c4d5239333631

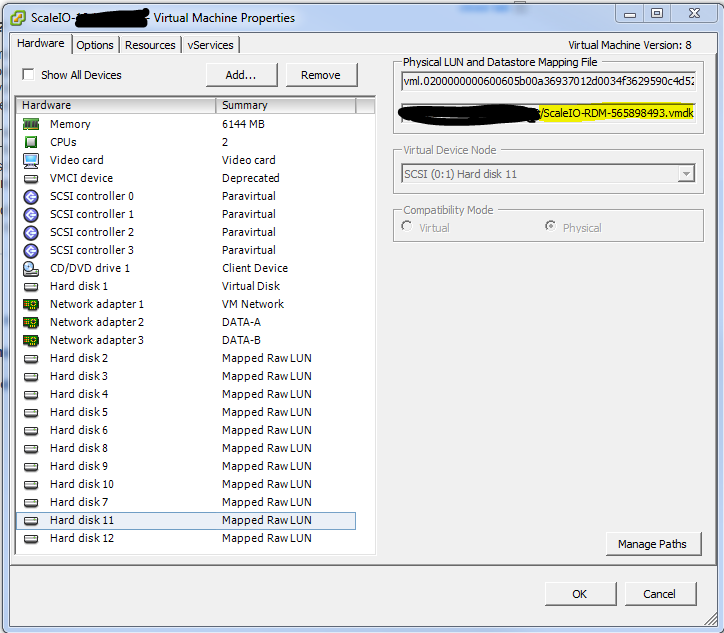

Nella schermata seguente è possibile visualizzare il dispositivo RDM nell'interfaccia utente di vSphere Client:
