PowerFlex: SVM 디스크의 물리적 위치를 식별하는 방법(RDM - 원시 디바이스 매핑)

설명

SVM의 RDM 디스크와 물리적 디스크 디바이스 간의 상관 관계를 파악하는 방법

단계

SVM 수준:

모든 디스크 또는 특정 디스크를 나열합니다.

모든 디스크 디바이스를 나열합니다.

ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g'

모든 디스크 디바이스 나열 예:

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g' 6000c2952e4e35b264b899761ba06af1 sda 6000c2952e4e35b264b899761ba06af1-part1 sda1 6000c2952e4e35b264b899761ba06af1-part2 sda2 600605b00a36937012d0034b35edc01b sdf 600605b00a36937012d0034b35f56b55 sdk 600605b00a36937012d0034c35fd1c74 sdh 600605b00a36937012d0034c3605794d sdc 600605b00a36937012d0034d360e0a83 sde 600605b00a36937012d0034e3616eb21 sdi 600605b00a36937012d0034e362001ee sdj 600605b00a36937012d0034f3629590c sdg 600605b00a36937012d00350363504f7 sdd 600605b00a36937012d00350363ed3de sdb 600605b00a3693701f92005d07062b43 sdl

특정 디스크를 나열합니다(예: /dev/sdg).

ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'}

디스크 디바이스 식별자를 찾으려면(예: /dev/sdg):

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'} 600605b00a36937012d0034f3629590c

ESX 수준:

물리적 디바이스 식별:
ESXi 수준에서는 이전 명령에서 가져온 특정 디바이스에서 query multi-path 명령을 실행합니다.

esxcfg-mpath -m -d naa.[disk identifier]

예:

[root@/dev/disks] esxcfg-mpath -m -d naa.600605b00a36937012d00350363504f7 vmhba1:C2:T9:L0 vmhba1 sas.500605b00a369370 sas.60d00350363504f7 naa.600605b00a36937012d00350363504f7

이 출력에서 이 디스크가 논리적으로 타겟 번호 9(vd 번호 9)에 다음 순서로 있음을 확인할 수 있습니다. 호스트 어댑터 : 버스 채널 : 과녁: LUN

VMDK 파일 식별:
디스크 디바이스 식별자를 검색합니다.

find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep [disk identifier] -B1

출력은 디스크 디바이스 식별자에 바인딩된 VMDK 파일을 나타냅니다.

예:

[root@sio:/tmp] find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt [root@sio:/tmp] for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep 600605b00a36937012d0034f3629590c -B1 Disk /vmfs/volumes/58076039-ede5c01f-4fde-90e2ba7db974/ScaleIO-10.xxx.xxx.x/ScaleIO-RDM-565898493.vmdk is a Passthrough Raw Device Mapping Maps to: vml.0200000000600605b00a36937012d0034f3629590c4d5239333631

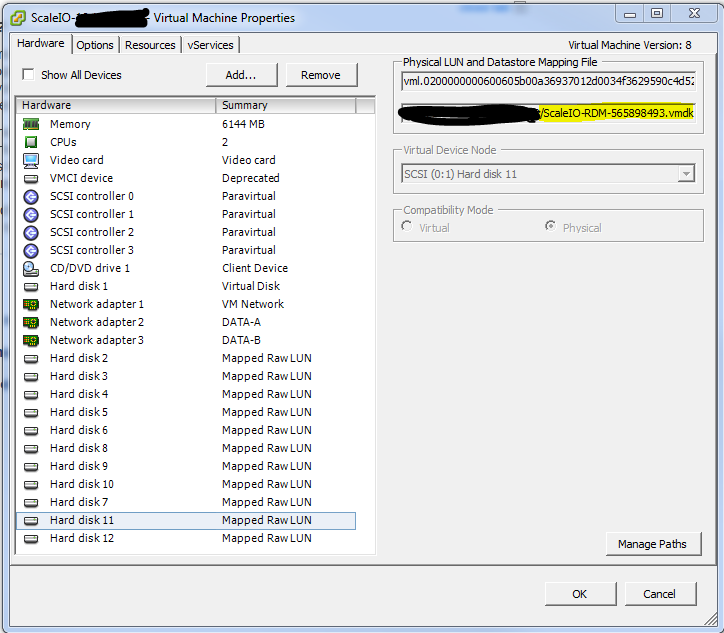

다음 스크린샷에서 vSphere Client UI의 RDM 디바이스를 볼 수 있습니다.
