PowerFlex: De fysieke locatie van een SVM-schijf identificeren (RDM - Raw Device Mapping)

Beschrijving

Correleren tussen de RDM-schijven van SVM en de fysieke schijfapparaten.

Stappen

SVM-niveau:

Maak een lijst van alle of specifieke schijven:

Maak een lijst van alle schijfapparaten:

ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g'

Maak een lijst van alle schijfapparaten Voorbeeld:

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g' 6000c2952e4e35b264b899761ba06af1 sda 6000c2952e4e35b264b899761ba06af1-part1 sda1 6000c2952e4e35b264b899761ba06af1-part2 sda2 600605b00a36937012d0034b35edc01b sdf 600605b00a36937012d0034b35f56b55 sdk 600605b00a36937012d0034c35fd1c74 sdh 600605b00a36937012d0034c3605794d sdc 600605b00a36937012d0034d360e0a83 sde 600605b00a36937012d0034e3616eb21 sdi 600605b00a36937012d0034e362001ee sdj 600605b00a36937012d0034f3629590c sdg 600605b00a36937012d00350363504f7 sdd 600605b00a36937012d00350363ed3de sdb 600605b00a3693701f92005d07062b43 sdl

Vermeld een specifieke schijf (bijvoorbeeld voor /dev/sdg):

ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'}

Om een schijfapparaat-ID te vinden (bijvoorbeeld voor /dev/sdg):

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'} 600605b00a36937012d0034f3629590c

ESX-niveau:

Fysiek apparaat identificeren:
Op ESXi-niveau voert u een query multi-path-opdracht uit op dat specifieke apparaat dat u van de vorige opdracht hebt gekregen:

esxcfg-mpath -m -d naa.[disk identifier]

Voorbeeld:

[root@/dev/disks] esxcfg-mpath -m -d naa.600605b00a36937012d00350363504f7 vmhba1:C2:T9:L0 vmhba1 sas.500605b00a369370 sas.60d00350363504f7 naa.600605b00a36937012d00350363504f7

Op deze uitvoer kunnen we zien dat deze schijf zich logisch op doel nummer 9 (vd nummer 9) bevindt, in de volgende volgorde: Hostadapter : Buskanaal : Doel: Lun

VMDK-bestand identificeren:
Grep de schijfapparaat-identifier:

find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep [disk identifier] -B1

De uitvoer geeft aan dat het VMDK-bestand is gebonden aan de schijfapparaat-identifier.

Voorbeeld:

[root@sio:/tmp] find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt [root@sio:/tmp] for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep 600605b00a36937012d0034f3629590c -B1 Disk /vmfs/volumes/58076039-ede5c01f-4fde-90e2ba7db974/ScaleIO-10.xxx.xxx.x/ScaleIO-RDM-565898493.vmdk is a Passthrough Raw Device Mapping Maps to: vml.0200000000600605b00a36937012d0034f3629590c4d5239333631

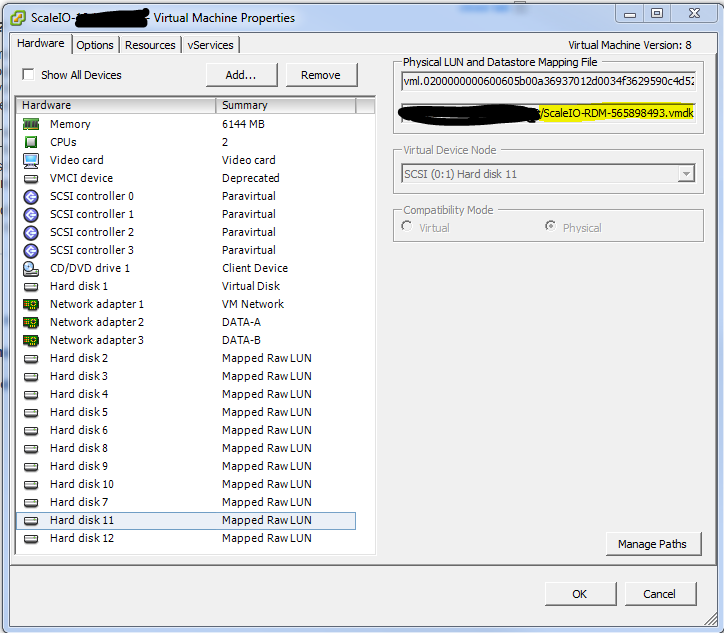

In de volgende schermafbeelding ziet u het RDM-apparaat in de vSphere Client UI:
