PowerFlex: Så här identifierar du den fysiska platsen för en SVM-disk (RDM – Mappning av rå enhet)

Beskrivning

Så här korrelerar du mellan SVM:s RDM-diskar och de fysiska diskenheterna.

Steg

SVM-nivå:

Lista alla eller specifika diskar:

Visa en lista över alla diskenheter:

ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g'

Visa en lista över alla diskenheter Exempel:

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | awk {'print $9 " " $11'} | sed -r 's/^.{6}//' | awk {'print $0'} | sed 's/..\/..\///g' 6000c2952e4e35b264b899761ba06af1 sda 6000c2952e4e35b264b899761ba06af1-part1 sda1 6000c2952e4e35b264b899761ba06af1-part2 sda2 600605b00a36937012d0034b35edc01b sdf 600605b00a36937012d0034b35f56b55 sdk 600605b00a36937012d0034c35fd1c74 sdh 600605b00a36937012d0034c3605794d sdc 600605b00a36937012d0034d360e0a83 sde 600605b00a36937012d0034e3616eb21 sdi 600605b00a36937012d0034e362001ee sdj 600605b00a36937012d0034f3629590c sdg 600605b00a36937012d00350363504f7 sdd 600605b00a36937012d00350363ed3de sdb 600605b00a3693701f92005d07062b43 sdl

Lista en specifik disk (exempel för /dev/sdg):

ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'}

Så här hittar du en diskenhetsidentifierare (exempel för /dev/sdg):

ScaleIO:/ # ls -l /dev/disk/by-id/ | grep scsi- | grep sdg | awk {'print $9'} | sed -r 's/^.{6}//' | awk {'print $0'} 600605b00a36937012d0034f3629590c

ESX-nivå:

Identifiera den fysiska enheten:
På ESXi-nivå kör du ett frågekommando med flera sökvägar på den specifika enhet som du fick från föregående kommando:

esxcfg-mpath -m -d naa.[disk identifier]

Exempel:

[root@/dev/disks] esxcfg-mpath -m -d naa.600605b00a36937012d00350363504f7 vmhba1:C2:T9:L0 vmhba1 sas.500605b00a369370 sas.60d00350363504f7 naa.600605b00a36937012d00350363504f7

Från denna utgång kan vi se att den här disken är logiskt placerad på mål nummer 9 (vd nummer 9), i följande ordning: Värdadapter: Buss kanal: Mål: Lun

Identifiera VMDK-filen:
Grep diskenhetsidentifieraren:

find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep [disk identifier] -B1

Utdata anger VMDK-filen som är bunden till diskenhetsidentifieraren.

Exempel:

[root@sio:/tmp] find /vmfs/volumes/ -type f -name '*.vmdk' -size -1024k -exec grep -l '^createType=.*RawDeviceMap' {} \; > /tmp/rdmsluns.txt [root@sio:/tmp] for i in `cat /tmp/rdmsluns.txt`; do vmkfstools -q $i; done | grep 600605b00a36937012d0034f3629590c -B1 Disk /vmfs/volumes/58076039-ede5c01f-4fde-90e2ba7db974/ScaleIO-10.xxx.xxx.x/ScaleIO-RDM-565898493.vmdk is a Passthrough Raw Device Mapping Maps to: vml.0200000000600605b00a36937012d0034f3629590c4d5239333631

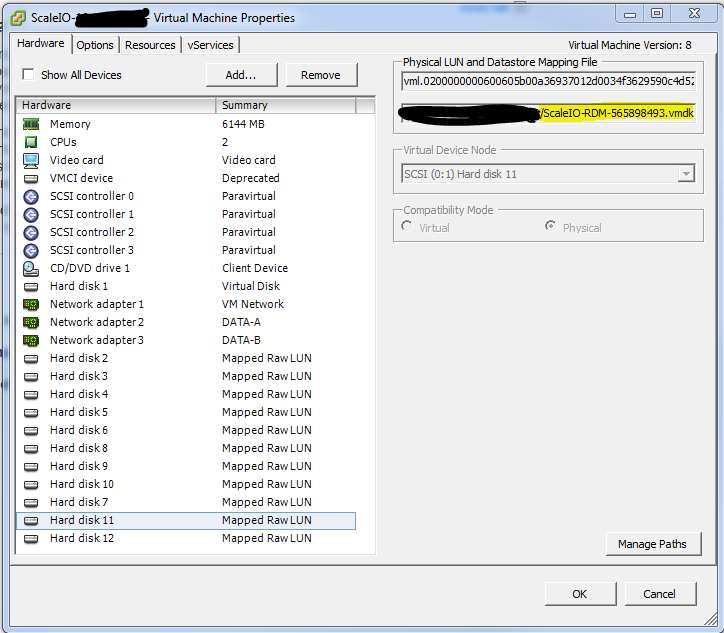

I följande skärmbild kan du se RDM-enheten i användargränssnittet för vSphere-klienten:
