Dell Networking OS10: Configurazione della modalità trunk dell'interfaccia

Summary: Come configurare la modalità trunk OS10 su un'interfaccia.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Prerequisiti:

Lo switch ha una configurazione predefinita di fabbrica con le VLAN 10 e 11 configurate.

Istruzioni

Istruzioni per la configurazione della connessione di rete dell'interfaccia di gestione:

  1. Aprire la CLI utilizzando la console o l'IP di gestione per lo switch serie S.

  2. Accedere alla modalità exec privilegiata con le credenziali di amministratore predefinite. (OS10: utente=admin, password=admin).

  3. Mostrare lo stato delle interfacce, annotando la A per modalità di "accesso":

    OS10# show interface status

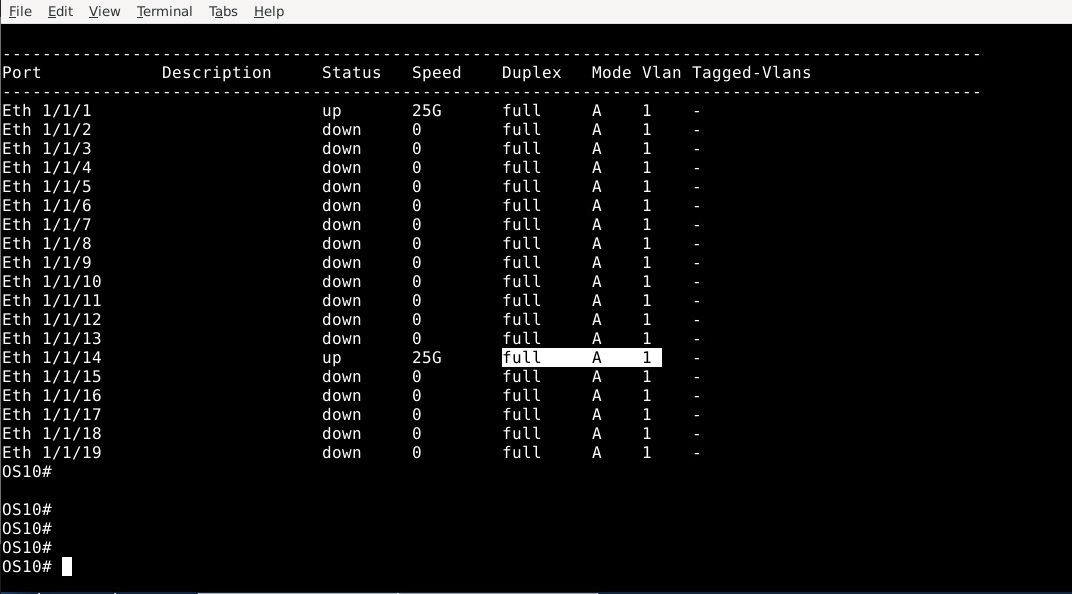

    Osservate l'interfaccia di Eth 1/1/14, evidenziata di seguito. È in modalità A per l'accesso.
    Output del comando show interface status

  4. Per modificare la configurazione dello switch, eseguire il comando seguente, quindi premere Invio.

    OS10# configure terminal
OS10(config)#

  5. Per configurare l'interfaccia Ethernet 1/1/14, immettere il seguente comando:

    OS10(config)# interface ethernet 1/1/14
OS10(conf-if-eth1/1/14)#

  6. Per modificare la modalità di interfaccia in trunk con il seguente comando:

    OS10(conf-if-eth1/1/14)# switchport mode trunk
OS10(conf-if-eth1/1/14)#

  7. Configurare le VLAN trunk da assegnare all'interfaccia con quanto segue.

    OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11
OS10(conf-if-eth1/1/14)#

  8. Configurare la VLAN di accesso da assegnare alla porta con il seguente comando:

    OS10(conf-if-eth1/1/14)# switchport access vlan 1
OS10(conf-if-eth1/1/14)#

  9. Uscire dall'interfaccia e dalla configurazione in modalità exec con il seguente comando:

    OS10(conf-if-eth1/1/14)# end
OS10#

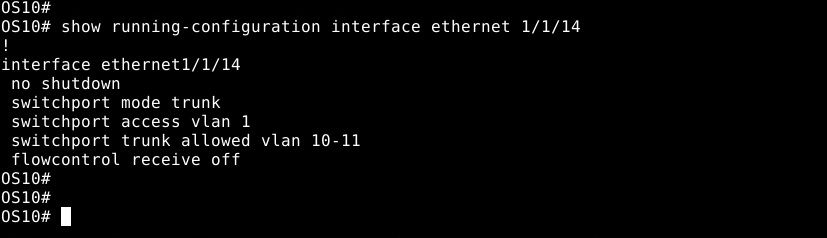

  10. Verificare le modifiche alla configurazione apportate sull'interfaccia con il comando: show running-configuration interface ethernet 1/1/14
    Output del comando show running-configuration

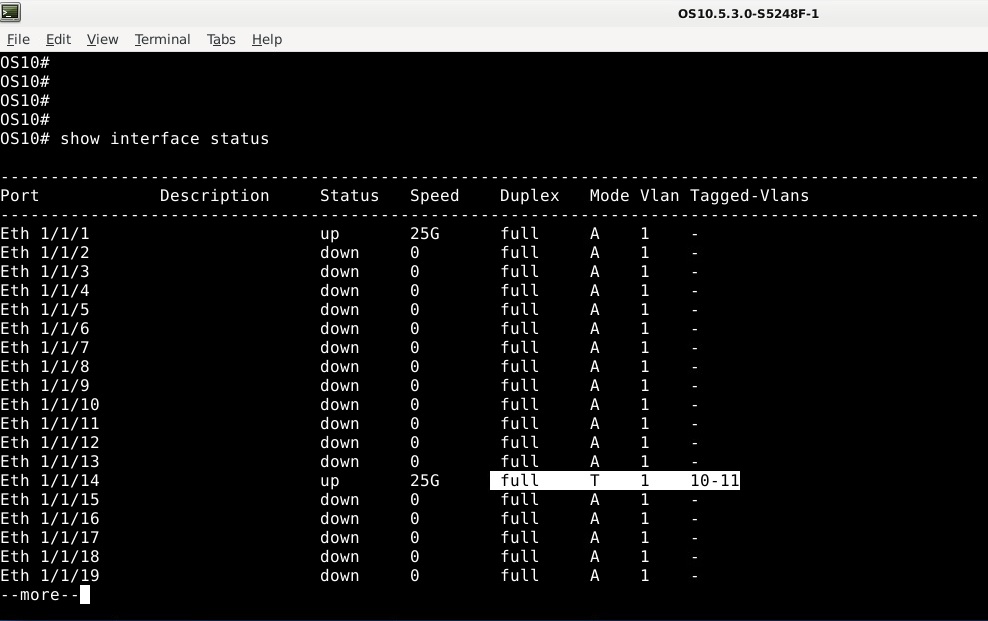

  11. Per verificare le modifiche apportate all'interfaccia con il comando: show interface status. Verificare che la modalità sia impostata su T per il trunk. Viene applicata la VLAN di accesso 1 e vengono assegnate anche le VLAN 10 e 11 con tag.
    Output del comando show interface status

  12. Per salvare le modifiche alla configurazione, utilizzare il seguente comando.

    OS10# write memory
OS10#

    Per ulteriore assistenza, consultare Dell EMC SmartFabric OS10 User Guide Release Documentation o contattare il supporto tecnico Dell.



    Additional Information

    Fare riferimento a questo video:
